Qiancheng Aluminium PVC FR Ognioodporny kabel zasilający niskiego napięcia przeznaczony jest do dystrybucji energii niskiego napięcia, gdzie wymagana jest ognioodporność i ognioodporność. Konstrukcja przewodu aluminiowego może być przeznaczona do zastosowań w budynkach, obwodach zasilania awaryjnego, obiektach przemysłowych i innych projektach, w których należy łącznie uwzględnić ciężar przewodu, warunki instalacji i wymagania dotyczące odporności ogniowej.
|
Nominalna powierzchnia przekroju przewodu (mm²) |
Grubość izolacji (mm) |
Grubość osłony (mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Rezystancja DC przewodu Al (Ω/km) |
Napięcie testowe (kV/5min) |
Natężenie prądu Al w powietrzu (A) |
Obciążalność-Al w glebie zakopanej bezpośrednio (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
W kablu zastosowano aluminiowy przewodnik do przesyłania mocy niskiego napięcia. Konstrukcja aluminiowa może zmniejszyć masę przewodu w porównaniu z miedzią przy równoważnym polu przekroju poprzecznego, ale przy wyborze przewodu należy również wziąć pod uwagę rezystancję, dopuszczalny prąd, spadek napięcia, metodę połączenia i warunki instalacji. Wartości w tabeli technicznej stanowią punkt wyjścia przy wyborze kabla na poziomie projektu.
Konstrukcja ognioodporna ma za zadanie pomóc w utrzymaniu ciągłości obwodu w określonych warunkach próby ogniowej. Wymagany poziom odporności ogniowej należy potwierdzić w obowiązującej normie wyrobu i specyfikacji projektu. Odporność ogniowa i ognioodporność to różne właściwości użytkowe i należy je oceniać przy użyciu odpowiednich wymagań testowych.
W podanej konstrukcji na izolację i płaszcz zewnętrzny zastosowano trudnopalny PCV. Jego rolą jest ograniczenie rozprzestrzeniania się płomienia w określonych warunkach testowych. Rzeczywisty poziom wydajności należy zweryfikować na podstawie odpowiedniego raportu z testów produktu, a nie wywnioskować na podstawie samej nazwy materiału.
Grubość izolacji i powłoki wzrasta wraz z polem przekroju poprzecznego przewodu zgodnie ze specyfikacją produktu. Wymiary te wpływają na całkowitą średnicę kabla, przestrzeń instalacyjną i wymagania dotyczące ochrony mechanicznej, dlatego ostateczny rozmiar kabla należy sprawdzić w odniesieniu do dostępnego układu korytka, kanału kablowego lub rowu.

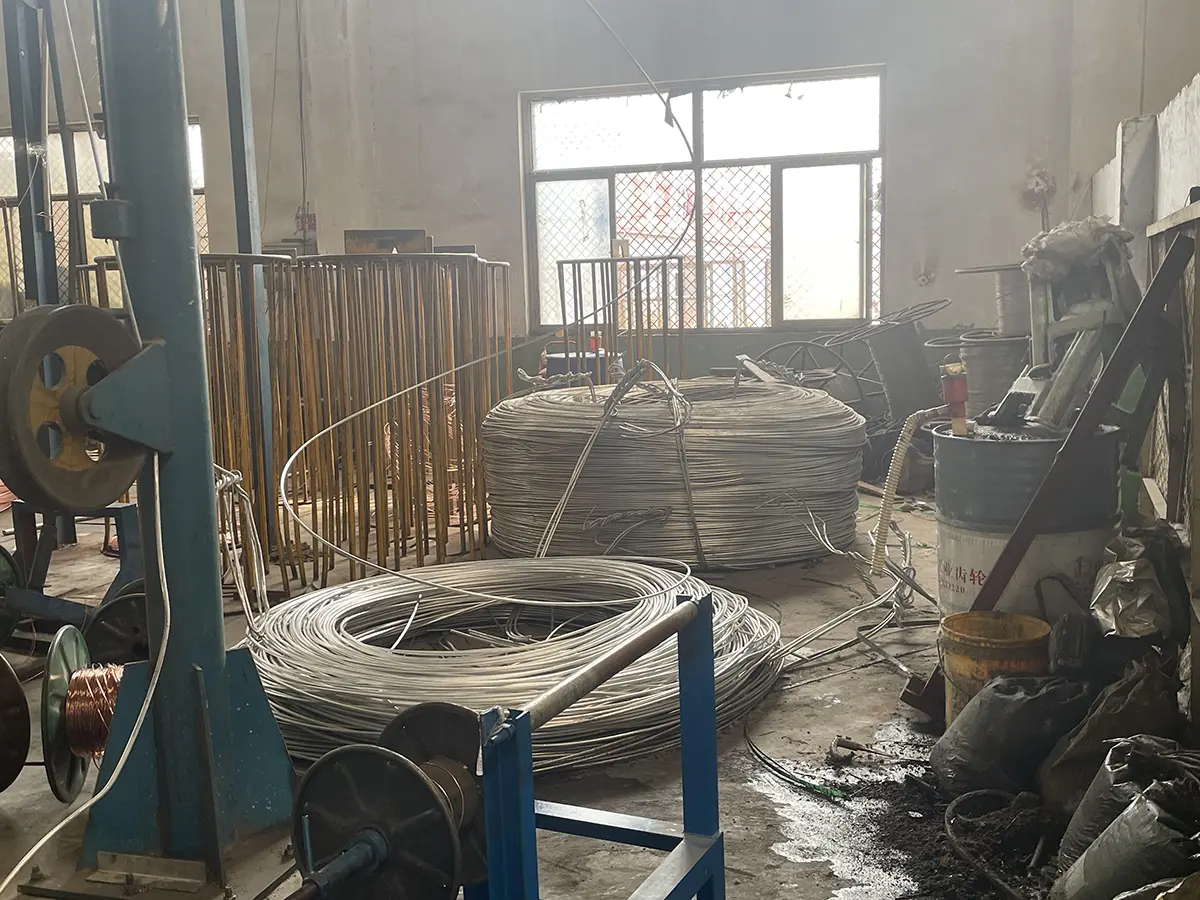

Firma Qiancheng produkuje kabel poprzez obróbkę przewodnika, nakładanie warstwy ognioodpornej, wytłaczanie izolacji i wytłaczanie powłoki. Kontrola produkcji może obejmować rezystancję przewodu, kontrolę wymiarów, działanie izolacji i odpowiednie badania odporności ogniowej zgodnie z ustaloną specyfikacją.
Przed obróbką przychodzące materiały przewodzące i izolacyjne są sprawdzane pod kątem mających zastosowanie wymagań produkcyjnych. Rezystancja przewodu aluminiowego i spójność wymiarowa są ważnymi punktami kontroli jakości, ponieważ bezpośrednio wpływają na parametry elektryczne i zgodność gotowego kabla.
Podczas produkcji kontrolowane są obróbka przewodników, nakładanie warstw ognioodpornych oraz parametry wytłaczania. Izolacja i grubość osłony są sprawdzane pod kątem specyfikacji produktu, aby zmniejszyć różnice wymiarowe pomiędzy partiami produkcyjnymi.
Zapisy produkcji i kontroli można powiązać z odpowiednią identyfikacją partii kabla i szpuli. W przypadku zamówień inżynieryjnych wymagane dokumenty kontrolne, zapisy testów i informacje o rolkach można uzgodnić przed rozpoczęciem produkcji, aby ułatwić składanie i akceptację projektu.
Jeśli wymaga tego specyfikacja zakupu, można zorganizować inspekcję fabryczną strony trzeciej, pobieranie próbek lub testy w obecności świadków. Zakres kontroli należy potwierdzić z wyprzedzeniem, aby dostępne były odpowiednie próbki, sprzęt badawczy i dokumentacja produkcyjna.
Konstrukcja ognioodporna jest przeznaczona do obwodów, w których ciągłość działania elektrycznego podczas określonego narażenia na ogień stanowi część wymagań projektu. Wymagany czas trwania testu, temperatura płomienia, warunki mechaniczne i kryteria integralności obwodu powinny zostać potwierdzone na podstawie obowiązującej normy i specyfikacji projektu.
Właściwości zmniejszające palność dotyczą ograniczenia rozprzestrzeniania się płomienia wzdłuż kabla w określonych warunkach testowych. Norma IEC 60332 obejmuje badania kabli elektrycznych i światłowodowych w warunkach pożaru, w tym metody pionowego rozprzestrzeniania płomienia dla pojedynczych kabli i układów kabli zgrupowanych.
W przypadku projektów wymagających odbioru w zakresie bezpieczeństwa pożarowego odpowiedni raport z badań powinien określać badaną konstrukcję kabla, rozmiar żyły, metodę badania i wynik. Jest to bardziej przydatne do przeglądu technicznego niż poleganie wyłącznie na ogólnych opisach, takich jak ognioodporność lub trudnopalność.
W przypadku kabli niskiego napięcia wymaganych do utrzymania integralności obwodu podczas pożaru norma IEC 60331 podaje metody testowania w określonych warunkach pożaru. W zależności od średnicy kabla i układu testowego obowiązują różne części normy, dlatego dokładna metoda testowania powinna być dostosowana do konstrukcji kabla i wymagań projektu.

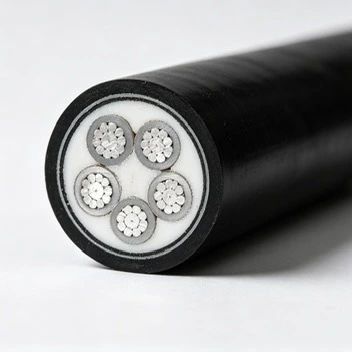

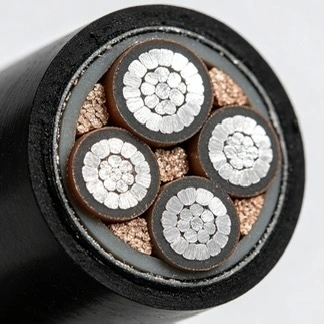

Konstrukcja kabla łączy aluminiowy przewodnik, warstwę ognioodporną, izolację i powłokę zewnętrzną. Każda warstwa pełni inną funkcję, dlatego przy wyborze należy wziąć pod uwagę całą konstrukcję, a nie sam materiał przewodzący.
Przewodnik stanowi ścieżkę elektryczną dla obwodu niskiego napięcia. Pole przekroju poprzecznego należy dobrać w zależności od prądu projektowego, dopuszczalnego spadku napięcia, warunków instalacji i obowiązujących wymagań elektrycznych.
Warstwa ognioodporna zapewnia ochronę termiczną wokół przewodu podczas określonego narażenia na ogień. Jego działanie ocenia się na podstawie odpowiedniego testu odporności ogniowej, a nie na podstawie danych dotyczących normalnej temperatury roboczej.
Izolacja oddziela przewód pod napięciem od innych elementów przewodzących lub zewnętrznych. Jednolita grubość izolacji jest ważna dla integralności elektrycznej i spójności wymiarowej podczas produkcji.
Zewnętrzna powłoka zapewnia ochronę przed zewnętrznym środowiskiem instalacji i przyczynia się do ognioodporności kabla. Jeżeli wymagana jest instalacja na zewnątrz, materiał osłony i odporność na warunki środowiskowe należy sprawdzić w odniesieniu do rzeczywistych warunków ekspozycji.
Aluminiowy, ognioodporny kabel zasilający niskiego napięcia z PVC FR można określić dla wybranych obwodów niskiego napięcia w szpitalach, szkołach, centrach handlowych, budynkach biurowych i innych obiektach użyteczności publicznej, w których obowiązują wymagania dotyczące odporności ogniowej. Typowe obwody mogą obejmować zasilanie awaryjne, sprzęt przeciwpożarowy i inne wyznaczone obciążenia niskonapięciowe.
W zakładach przemysłowych i zakładach produkcyjnych można stosować ognioodporne kable niskiego napięcia dla wybranych obwodów zasilania awaryjnego lub niezbędnego. Rozmiar kabla należy określić na podstawie obciążenia sprzętu, prądu rozruchowego, układu instalacji i wymaganych limitów spadków napięcia.
Kabel można uwzględnić w projektach dystrybucji niskiego napięcia i renowacji, w których przewody aluminiowe są odpowiednie do projektu elektrycznego i określonych wymagań dotyczących odporności ogniowej. Instalacja może obejmować korytka kablowe, rowy lub inne zabezpieczone systemy trasowania, w zależności od projektu.
Podziemne trasy kablowe wymagają uwzględnienia wilgoci, uszkodzeń mechanicznych, korozji, drenażu i dostępu w celu konserwacji. Zakopywanie bezpośrednio w ziemi powinno być stosowane tylko wtedy, gdy pozwala na to konstrukcja kabla i specyfikacja projektu, z dodatkowym zabezpieczeniem, jeżeli wymagają tego warunki terenowe.
Przed montażem na korytku lub w pionie inżynierowie powinni sprawdzić ciężar kabla, wymagania dotyczące zginania, rozstaw podpór, rozpraszanie ciepła i liczbę zainstalowanych razem obwodów. Przewodniki aluminiowe mogą być przydatne tam, gdzie ważny jest ciężar kabla, ale głównym czynnikiem wyboru pozostaje wymiar elektryczny.
Przekrój poprzeczny należy dobrać odpowiednio do prądu projektowego i sprawdzić pod kątem dopuszczalnego spadku napięcia, warunków montażu, temperatury otoczenia i ułożenia kabli. Wartości natężenia prądu w tabeli należy interpretować łącznie z rzeczywistymi warunkami instalacji w projekcie, a nie stosować jako uniwersalne wartości polowe.
Odporność ogniową i trudnopalność należy określić odrębnie w dokumentacji zakupu. Jeżeli projekt wymaga ciągłej pracy obwodu podczas pożaru, należy wyraźnie określić wymaganą metodę badania integralności ogniowej i czas trwania. Jeżeli projekt wymaga jedynie ograniczenia rozprzestrzeniania się płomienia, należy określić odpowiednią próbę ognioodporności.
Instalacje wewnętrzne, zewnętrzne, podziemne i w korytkach kablowych mogą nakładać różne wymagania na płaszcz zewnętrzny i system instalacji nośnej. W przypadku projektów związanych z wilgocią, narażeniem na działanie środków chemicznych, silnym nasłonecznieniem lub wysokim ryzykiem mechanicznym, przed zakończeniem budowy kabla należy sprawdzić warunki instalacji.
W przypadku zamówień eksportowych i infrastrukturalnych specyfikacja zakupu może określać rezystancję przewodu, wymiary izolacji, napięcie probiercze, badania odporności ogniowej, zakres kontroli i wymagania dotyczące dokumentacji. Uzgadnianie tych pozycji przed produkcją pomaga uniknąć różnic między dokumentami zamówienia a kryteriami ostatecznej akceptacji.
W celu wyceny lub przeglądu technicznego klienci mogą podać napięcie znamionowe, przekrój przewodu, wymaganą długość kabla, metodę instalacji, zastosowanie projektu i obowiązującą normę. Firma Qiancheng może sprawdzić te szczegóły i potwierdzić odpowiednią konstrukcję ognioodpornego kabla zasilającego niskiego napięcia z aluminium i PVC FR wraz z wymaganymi dokumentami technicznymi.
W przypadku projektów obejmujących obwody ognioodporne przydatne jest również określenie wymaganej metody badania integralności ogniowej, poziomu badania ognioodporności, wymagań dotyczących odporności przewodów i procedury kontroli przed produkcją. Informacje te umożliwiają zespołom produkcyjnym i kontroli jakości pracę w oparciu o określoną specyfikację techniczną.

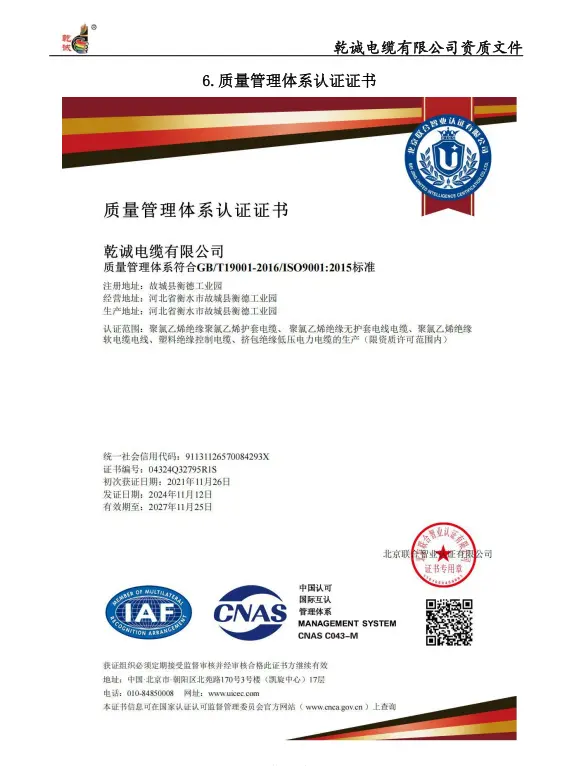

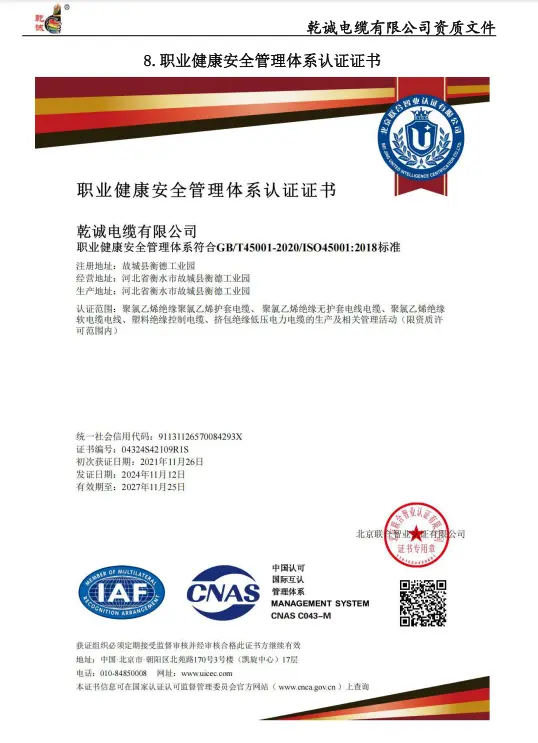

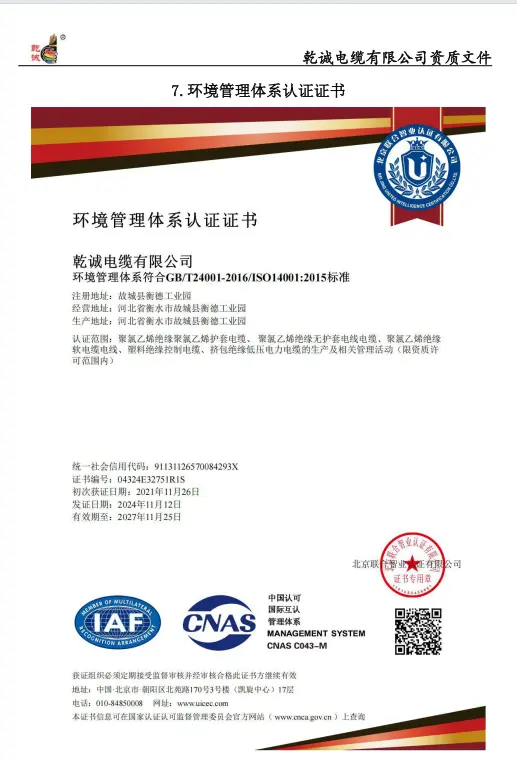

Jeśli ma to zastosowanie do projektu, Qiancheng może dostarczyć dokumentację związaną z systemami zarządzania jakością, środowiskiem oraz bezpieczeństwem i higieną pracy, w tym certyfikaty ISO9001, ISO14001 i ISO45001.
Licencje produkcyjne i dokumenty kwalifikacyjne specyficzne dla produktu mogą być dostarczone zgodnie z wymaganiami produktu, rynku docelowego i projektu. Przed złożeniem zamówienia klienci powinni potwierdzić dokładne certyfikaty wymagane do celów akceptacji lokalnych przepisów lub projektu.
Można dostarczyć raporty z badań odporności ogniowej i uniepalniania zgodnie z badaną konstrukcją i stosowaną metodą badania. W celu przeglądu technicznego raport należy sprawdzić pod kątem zamówionej konstrukcji kabla, rozmiaru żyły i wymaganego poziomu wydajności.
W przypadku zamówień zagranicznych dokumenty techniczne mogą obejmować specyfikacje w języku angielskim, zapisy z inspekcji, dokumenty odbioru fabrycznego, informacje o opakowaniu i zapisy dotyczące identyfikowalności partii, jeśli są zawarte w umowie zakupu.
Odp.: Dotyczą różnych właściwości ognioodpornych. Kabel ognioodporny ma na celu ograniczenie rozprzestrzeniania się płomienia w określonych warunkach testowych, natomiast kabel ognioodporny ma na celu utrzymanie integralności obwodu przez określony czas w odpowiednich warunkach testu ogniowego. Wymagane parametry należy określić w specyfikacji projektu.
Odp.: Aluminium może zmniejszyć masę przewodnika w porównaniu z miedzią przy tym samym nominalnym przekroju poprzecznym. Można je zatem rozważyć w przypadku projektów, w których ważnymi czynnikami są waga kabla, obsługa instalacji i koszt materiałów. Rozmiar przewodu należy jednak wybrać zgodnie z obciążalnością prądową, spadkiem napięcia i obowiązującymi wymaganiami elektrycznymi.
Odp.: Przy wyborze należy wziąć pod uwagę prąd projektowy, metodę instalacji, temperaturę otoczenia, ułożenie kabli, długość obwodu, spadek napięcia i warunki zwarcia. Wartości natężenia prądu w tabeli stanowią dane referencyjne, ale ostateczny wybór należy sprawdzić w odniesieniu do rzeczywistego układu instalacji.
Odpowiedź: Można to rozważyć w przypadku obwodów niskiego napięcia, gdzie projekt wymaga odpowiedniej konstrukcji ognioodpornej. W przypadku pomp pożarniczych, oświetlenia awaryjnego lub innego sprzętu zabezpieczającego życie, przed wyborem kabla należy potwierdzić wymagany czas trwania integralności obwodu oraz obowiązującą normę lokalną lub projektową.
Odp.: Użycie na zewnątrz zależy od konstrukcji osłony, narażenia na warunki środowiskowe i metody instalacji. W przypadku, gdy kabel narażony jest na długotrwałe działanie promieni słonecznych, wilgoci, substancji chemicznych lub uszkodzeń mechanicznych, w projekcie należy określić wymagany system ochrony środowiska i instalacji.
Odp.: Zakopanie bezpośrednio w ziemi powinno być stosowane tylko wtedy, gdy pozwala na to specyfikacja kabla i projekt projektu. Przed wyborem bezpośredniego zakopania należy ocenić wilgotność gleby, korozję, ochronę mechaniczną, drenaż i oczekiwane warunki użytkowania. W wymagających środowiskach może być wymagany przewód lub inne środki ochronne.
O: Tak. Inspekcję fabryczną, pobieranie próbek i badania z udziałem świadka można zorganizować zgodnie z ustalonym planem inspekcji. Wymagane elementy badań, metoda pobierania próbek, dokumentacja i kryteria akceptacji powinny zostać potwierdzone przed rozpoczęciem produkcji.
Odp.: Przydatne informacje obejmują rozmiar przewodu, długość kabla, poziom napięcia, metodę instalacji, zastosowanie, kraj docelowy, obowiązującą normę i wymagany poziom odporności ogniowej. Jeśli specyfikacja kabla nie została jeszcze sfinalizowana, obciążenie projektu i warunki instalacji można przedstawić do wstępnego przeglądu technicznego.
