Miedziany kabel zasilający niskiego napięcia z PVC to konstrukcja kabla zasilającego niskiego napięcia wykorzystująca miedziane przewodniki z izolacją PVC. Firma Qiancheng produkuje tego typu kable o różnych rozmiarach przewodów i konfiguracjach do dystrybucji zasilania w budynkach, połączeń urządzeń i innych stałych obwodów niskiego napięcia. Wymagany przekrój przewodu, sposób montażu, długość przewodu i środowisko pracy należy potwierdzić przed produkcją.
Qiancheng może zorganizować produkcję zgodnie z wymaganym przekrojem przewodu, długością kabla, ilością i konstrukcją kabla. Typowe rozmiary przewodów obejmują zastosowania od małych obwodów odgałęzionych po wysokoprądową dystrybucję niskiego napięcia. W przypadku zamówień projektowych specyfikacje, opakowanie, oznakowanie powłoki i wymagania dotyczące dostawy można potwierdzić przed rozpoczęciem produkcji.
Dostępne specyfikacje można wybrać w zależności od wymaganego rozmiaru przewodu i warunków instalacji. W przypadku projektów wymagających określonych długości kabli lub informacji identyfikacyjnych można omówić dostawę przyciętą na wymiar i identyfikację osłony.
Gotowe kable można sprawdzić pod kątem rezystancji przewodu, stanu izolacji, zgodności wymiarowej i innych mających zastosowanie wymagań. Można dostarczyć protokoły kontroli i dokumenty techniczne zgodnie ze specyfikacją produktu i wymaganiami projektu.

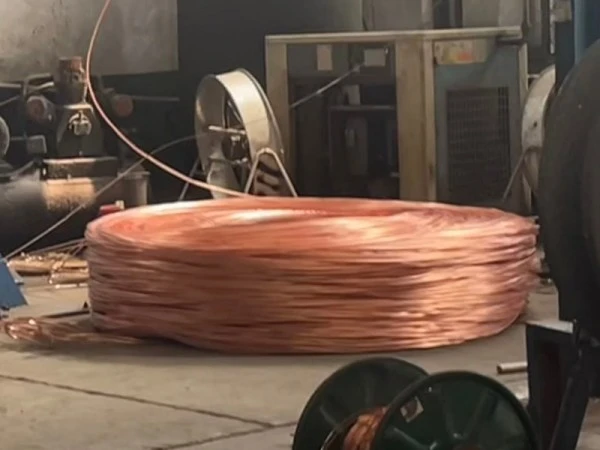

Kontrola produkcji obejmuje obróbkę przewodów, wytłaczanie izolacji PVC i kontrolę gotowego kabla. Kluczowe wymiary, takie jak średnica przewodu, grubość izolacji i wykończona średnica zewnętrzna, są sprawdzane pod kątem obowiązujących wymagań technicznych, aby zachować spójność pomiędzy partiami produkcyjnymi.
Rozmiar i konstrukcję przewodu należy dobrać do oczekiwanego obciążenia, poziomu napięcia, sposobu układania, temperatury otoczenia i warunków mechanicznych. Stałe okablowanie wewnętrzne, kanały kablowe, połączenia sprzętu i inne zastosowania niskonapięciowe mogą wymagać różnych specyfikacji, nawet jeśli napięcie nominalne jest takie samo.
|
Sekcja nominalna (mm²) |
Minimalna liczba przewodów przewodzących |
Średnica zewnętrzna przewodu （mm） |
Nominalna grubość izolacji PVC/mm |
Przybliżona średnica zewnętrzna izolacji/mm |
Maksymalna rezystancja przewodu przy 20 ℃ (Ω/km) miedź |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Przewodniki miedziane zapewniają ścieżkę przepływu prądu, a izolacja PVC oddziela przewodnik od otaczającego środowiska. Rzeczywista obciążalność prądowa i dopuszczalna temperatura pracy zależą od rozmiaru przewodu, metody instalacji, warunków otoczenia i obowiązującej specyfikacji kabla.
Związki PVC mogą zapewniać właściwości zmniejszające palność w zależności od wybranego składu materiału i obowiązującej normy produktu. Jeżeli w projekcie określono konkretną klasyfikację ognioodporności, wymaganą klasę należy potwierdzić w dokumentacji technicznej kabla, a nie zakładać na podstawie samego materiału PVC.
Izolacja i osłona z PVC zapewniają ochronę przed normalnym obchodzeniem się z urządzeniem i narażeniem środowiska podczas odpowiedniej instalacji. Podczas budowy kabel powinien być nadal chroniony przed nadmierną siłą ciągnącą, ostrymi krawędziami, zgniataniem i zginaniem poza określonymi granicami.
Kabel można uwzględnić w typowych instalacjach niskiego napięcia wewnątrz i na zewnątrz, jeśli wybrana konstrukcja z PVC jest dostosowana do warunków środowiskowych. W przypadku instalacji znajdujących się poza normalnymi warunkami okablowania budynku należy ocenić wilgotność, temperaturę, światło słoneczne, narażenie chemiczne i obciążenie mechaniczne.
Prawidłowy dobór przewodów, ochrona obwodu i metoda instalacji są ważne dla bezpiecznej pracy. Dobór kabla powinien uwzględniać oczekiwany prąd obciążenia, spadek napięcia, temperaturę otoczenia, warunki grupowania i dopuszczalną metodę instalacji. Instalacja podtynkowa powinna być również zgodna z obowiązującymi lokalnymi przepisami elektrycznymi.
Miedziany kabel zasilający niskiego napięcia z PVC może być przeznaczony do obwodów niskiego napięcia w domach, mieszkaniach i innych budynkach, w tym do obwodów oświetlenia, gniazd i urządzeń. Rodzaj przewodu, rozmiar przewodu i warunki instalacji należy potwierdzić zgodnie z projektem elektrycznym.
Typowe zastosowania obejmują sklepy, biura, hotele, szkoły, szpitale i inne budynki komercyjne lub publiczne, w których wymagane są obwody zasilania niskiego napięcia. Specyfikacja kabla powinna być dopasowana do obciążenia obwodu, metody prowadzenia i lokalnych wymagań elektrycznych.
Kabel może być stosowany w odpowiednich tymczasowych lub stałych obwodach niskiego napięcia na placach budowy, budynkach prefabrykowanych i obiektach budowlanych. Tam, gdzie kable są narażone na powtarzający się ruch, uderzenia lub ciągnięcie, należy zamiast tego rozważyć konstrukcję przeznaczoną specjalnie do elastycznej obsługi.
Obwody niskiego napięcia w warsztatach, magazynach, obiektach logistycznych i innych środowiskach przemysłu lekkiego mogą wykorzystywać ten typ kabla do oświetlenia, podłączania sprzętu i dystrybucji energii. Przy określaniu odpowiedniej osłony i metody instalacji należy sprawdzić narażenie na kurz, temperaturę, olej i substancje chemiczne.
Zastosowania mogą obejmować budynki wiejskie, obiekty rolnicze, oświetlenie gospodarstw rolnych i inną infrastrukturę niskiego napięcia. W przypadku lokalizacji na zewnątrz lub wilgotnych należy zwrócić uwagę na ochronę przed wilgocią, promieniowaniem UV, ochronę mechaniczną i odpowiednią metodę montażu.
Kabel może być stosowany w odpowiednich obwodach niskiego napięcia do oświetlenia, sprzętu monitorującego i pomocniczych obiektów elektrycznych w społecznościach, parkingach, parkach i innych środowiskach miejskich. Wybrana specyfikacja powinna odpowiadać rzeczywistej trasie i warunkom środowiskowym.
W przypadku projektów zagranicznych konstrukcję kabla i dokumentację należy sprawdzić pod kątem norm elektrycznych i wymagań certyfikacyjnych obowiązujących na rynku docelowym. Rozmiar przewodu, napięcie znamionowe, charakterystyka izolacji i osłony, opakowanie, oznakowanie i dokumentacja testowa mogą zostać potwierdzone przed wysyłką.
Kabel można również uwzględnić w odpowiednich połączeniach sprzętu niskiego napięcia, obwodach odgałęzionych i pomocniczych systemach elektrycznych. Zastosowania obejmujące ciągły ruch, duże naprężenia mechaniczne, wysoką temperaturę lub specjalne wymagania dotyczące odporności ogniowej mogą wymagać innej konstrukcji kabla.
Odp.: Przekrój przewodu należy dobrać w zależności od oczekiwanego prądu obciążenia, dopuszczalnego spadku napięcia, metody instalacji, temperatury otoczenia i długości obwodu. Wartości podane w tabeli technicznej podają wymiary przewodów i dane dotyczące rezystancji, ale nie należy ich używać samodzielnie do określenia dopuszczalnego prądu dla konkretnej instalacji.

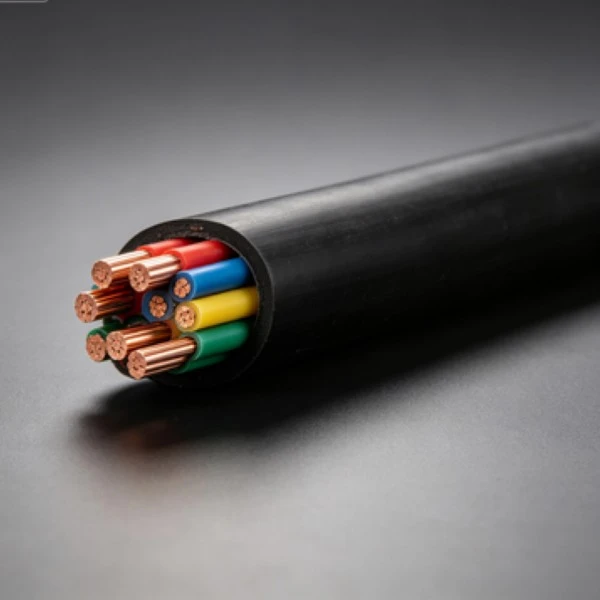

Odp.: Tabela techniczna obejmuje zarówno konstrukcje pełne, jak i skręcone dla niektórych mniejszych przekrojów przewodów, takich jak 1,5 mm², 2,5 mm², 4 mm² i 6 mm². Odpowiednia konstrukcja zależy od wymaganej elastyczności, sposobu montażu i obowiązującej specyfikacji.

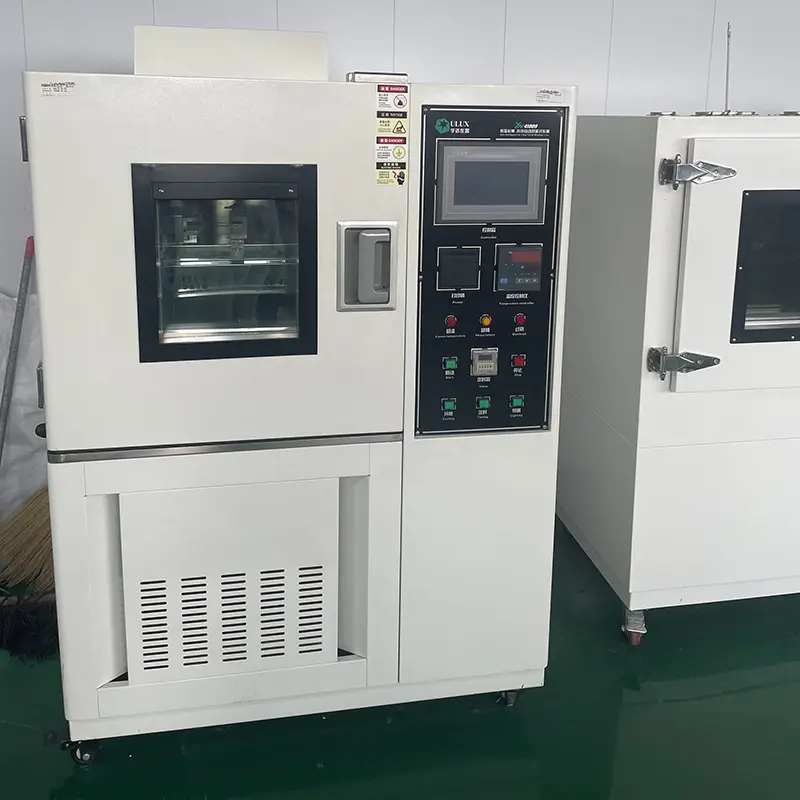

Odp.: Typowe elementy kontroli mogą obejmować rezystancję przewodu prądu stałego, stan izolacji, pomiary wymiarowe i badanie wytrzymałości napięciowej zgodnie z odpowiednią normą produktu i specyfikacją zakupu. Jeśli projekt wymaga specjalnych raportów z inspekcji lub zapisów z testów, wymagania te należy potwierdzić przed rozpoczęciem produkcji.
Odp.: Zamówienia zagraniczne można przeglądać pod kątem napięcia rynku docelowego, standardu kabla, wymagań dotyczących oznakowania, opakowania i dokumentacji. Należy wcześniej określić obowiązującą normę, ponieważ wymagania dotyczące kabli niskiego napięcia różnią się w zależności od rynku.
Odp.: Długość kabla, oznaczenie identyfikacyjne i opakowanie można omówić zgodnie ze specyfikacją produkcji i wielkością zamówienia. W przypadku wymagań niestandardowych wymagane informacje dotyczące oznakowania, tolerancja długości, sposób pakowania i ilość dostawy powinny zostać potwierdzone przed produkcją.
Odp.: Podaj wymagany przekrój przewodu, konstrukcję kabla, napięcie znamionowe, długość całkowitą, wielkość zamówienia, zastosowanie, metodę instalacji i miejsce dostawy. W przypadku zamówień projektowych należy również uwzględnić wymaganą normę, dokumenty kontrolne, oznaczenie powłoki i specyfikację opakowania.
Odp.: Standardowe konstrukcje kabli zasilających niskiego napięcia z PVC są zazwyczaj wybierane zgodnie z określoną metodą instalacji. Tam, gdzie kabel będzie poddawany ciągłemu przeciąganiu, wielokrotnemu zginaniu lub skręcaniu, należy rozważyć zastosowanie elastycznego kabla specjalnie przystosowanego do zastosowań mobilnych.
Odp.: Potwierdź model kabla, rozmiar przewodu, napięcie znamionowe, długość kabla i obowiązującą normę zgodnie ze specyfikacją projektu. Podczas instalacji należy przestrzegać wymaganego promienia zgięcia i warunków rozciągania oraz chronić kabel przed nadmiernymi siłami mechanicznymi, ostrymi krawędziami i nieodpowiednim narażeniem na środowisko.
W przypadku wyceny miedzianego kabla zasilającego niskiego napięcia z PVC należy podać wymagany rozmiar przewodu, poziom napięcia, ilość, długość kabla, metodę instalacji i miejsce docelowe. Firma Qiancheng może sprawdzić specyfikację i potwierdzić obowiązujące wymagania dotyczące produkcji i dokumentacji przed złożeniem zamówienia.
