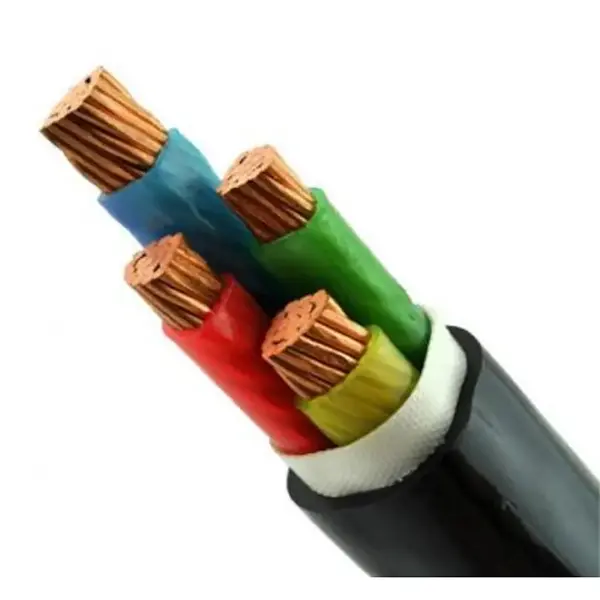

Qianchengprodukuje kable elektroenergetyczne dla kopalń węgla kamiennego do przesyłu energii niskiego napięcia i połączeń urządzeń w podziemnych kopalniach węgla. W kablu zastosowano żyłę miedzianą z izolacją XLPE i można wykonać ją w wersji litej lub skręconej, zgodnie z wymaganą specyfikacją. Przekroje przewodów, wymiary izolacji i parametry elektryczne są sprawdzane pod kątem obowiązujących wymagań produktu, przy czym przed dostawą przeprowadzana jest kontrola wymiarowa i elektryczna.
W przypadku projektów energetyki podziemnej w kopalniach wybór kabla zależy nie tylko od rozmiaru przewodu. Wymagane napięcie, obciążalność prądowa, konstrukcja przewodu, metoda instalacji, warunki mechaniczne i obowiązujące wymagania dotyczące zmniejszania palności powinny być rozpatrywane łącznie. Firma Qiancheng oferuje różne rozmiary przewodów i opcje konstrukcyjne, dzięki czemu specyfikację kabla można dopasować do rzeczywistych wymagań dotyczących dystrybucji energii w kopalni i połączeń sprzętu.
Przewodnik wykonany jest z miedzi o wysokiej czystości i jest dostępny w wersji pełnej lub skręconej. Podany zakres przekrojów przewodów wynosi 1,5 ~ 120 mm² dla szczegółowej konfiguracji przewodów, natomiast poniższa tabela wymiarów produktu zawiera specyfikacje od 10 mm² do 300 mm². Struktura przewodnika różni się w zależności od specyfikacji, przy czym dla każdego rozmiaru zdefiniowano minimalną liczbę drutów, średnicę przewodnika i grubość izolacji XLPE.
Na przykład konfiguracja jednożyłowa 1,5 mm² ma zewnętrzną średnicę przewodu 1,36 ± 0,02 mm, podczas gdy konfiguracja spleciona 1,5 (B) wykorzystuje 7 drutów o zewnętrznej średnicy przewodu 1,56 ± 0,02 mm. Grubość izolacji XLPE waha się od 0,7 mm do 1,2 mm, w zależności od określonego rozmiaru przewodu.
| Przekrój nominalny (mm²) | Minimalna liczba przewodów przewodzących | Średnica zewnętrzna przewodu (mm) | Nominalna grubość izolacji XLPE (mm) | Przybliżona średnica zewnętrzna izolacji (mm) | Maksymalna rezystancja przewodu przy 20 ℃ (Ω/km), miedź |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22,00±0,25 | 2.4 | 26.8 |
Wartości rezystancji przewodów podane w tabeli są wartościami maksymalnymi przy 20°C dla podanych specyfikacji miedzi. Przy wyborze projektu przekrój przewodu powinien być dostosowany do wymaganego prądu obciążenia, warunków instalacji i dopuszczalnego spadku napięcia, a nie wybierany wyłącznie na podstawie przekroju.
| Przedmiot | Specyfikacja |
|---|---|
| Napięcie znamionowe | Dostosowane do wymagań górniczych |
| Pojemność | Dopasowane do przekroju przewodu |
| Rezystancja przewodnika | Ściśle kontrolowana wartość maksymalna przy 20 ℃ (miedź), patrz tabela parametrów wymiarów |
| Rezystancja izolacji | Wysoka rezystancja izolacji dzięki materiałowi XLPE |
| Wytrzymałość napięcia | Przed dostawą należy przejść pełny test napięcia wytrzymywanego |
| Częstotliwość robocza | 50/60 Hz |
| Materiał przewodnika | Miedź o wysokiej czystości |
| Struktura przewodnika | Solidne / Skrętkowe |
| Powierzchnia przekroju | 1,5 ~ 120 mm² |
| Średnica przewodu | Ścisła kontrola tolerancji |
| Liczba przewodów przewodzących | Przewody 1/6/7/12/15/18 dla różnych specyfikacji |
W systemie izolacji zastosowano XLPE (polietylen usieciowany) o nominalnej grubości izolacji 0,7 ~ 1,2 mm, zgodnie ze specyfikacją kabla. Przybliżona średnica zewnętrzna izolacji wynosi 3,0 ~ 15,8 mm, natomiast całkowita średnica gotowego kabla zależy od ostatecznej konstrukcji kabla.
| Element wydajności | Określona wartość lub wymaganie |
|---|---|
| Maksymalna temperatura robocza przewodu | 90℃ |
| Temperatura zwarcia | 250 ℃ |
| Ognioodporność | Stopień uniepalnienia opcjonalny dla kopalni podziemnej |
| Wydajność mechaniczna | Dobra odporność na rozciąganie i ścieranie przy układaniu pod ziemią |
Konstrukcja ognioodporna może być przeznaczona do zastosowań w górnictwie podziemnym, gdzie projekt wymaga dodatkowych właściwości zmniejszających palność. Obowiązujący gatunek kabla i wymagania dotyczące testowania powinny zostać potwierdzone zgodnie ze środowiskiem instalacji w kopalni i specyfikacją projektu.
Proces produkcyjny Qiancheng obejmuje ciągnienie surowca miedzianego, skręcanie przewodów, wytłaczanie XLPE i testowanie gotowych kabli. Wymiary przewodów, wymiary izolacji i właściwości elektryczne są sprawdzane podczas produkcji i kontroli końcowej zgodnie z obowiązującą specyfikacją.
Przed wysyłką kabel przechodzi kontrolę elektryczną i wymiarową, w tym wymaganą próbę napięcia wytrzymywanego. Qiancheng może dostarczyć certyfikaty testów fabrycznych wraz z raportami dotyczącymi wymiarów i parametrów technicznych dla odpowiedniej specyfikacji. Zapisy te pomagają nabywcom projektu i zespołom technicznym zweryfikować dostarczony kabel pod kątem uzgodnionych parametrów produktu.
Zdjęcia z produkcji surowego materiału miedzianego i ciągnienia drutu są dostępne w ramach informacji produkcyjnych. Filmy demonstracyjne produktów można również udostępnić na kanale YouTube firmy Qiancheng, aby pokazać szczegóły produkcji i produktu.
Kabel przeznaczony jest do zasilania podziemnych kopalń węgla kamiennego i zasilania urządzeń kopalnianych. Typowe kwestie związane z wyborem obejmują obciążenie podłączonego sprzętu, wymagany przekrój poprzeczny przewodu, napięcie znamionowe, warunki prowadzenia kabla, narażenie mechaniczne i to, czy wymagana jest specyfikacja ognioodporna.
Do zastosowań obejmujących sterowanie i transmisję sygnału, a nie główne zasilanie, firma Qiancheng zapewnia równieżKable sterujące. W przypadku projektów napowietrznego przesyłu energii, kabel napowietrzny ACSR to kolejna kategoria produktów dostępna w firmie Qiancheng.
Określając kable energetyczne dla kopalni węgla, przed rozpoczęciem produkcji należy potwierdzić następujące informacje:
Podanie tych szczegółów umożliwia sprawdzenie specyfikacji kabla z rzeczywistymi wymaganiami dotyczącymi dystrybucji energii w kopalni lub podłączenia sprzętu przed potwierdzeniem zamówienia.
