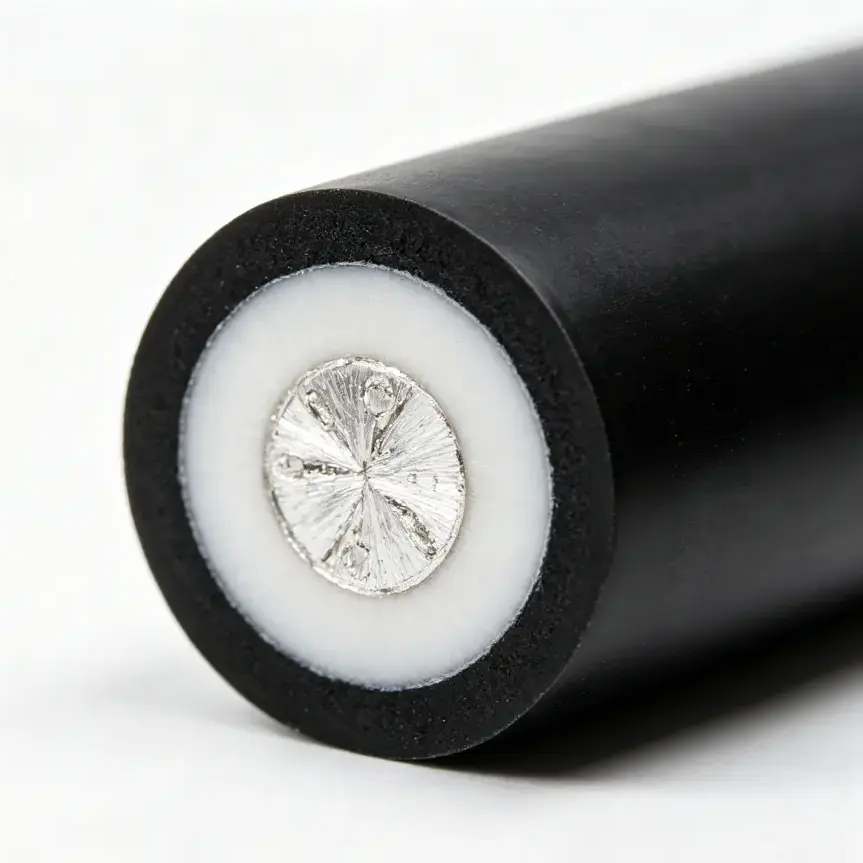

Qiancheng, chiński producent kabli, dostarczaOkrągły drut aluminiowy w izolacji PVCdo stacjonarnych zastosowań w dystrybucji energii niskiego napięcia i okablowaniu budowlanym. Kabel ten, wyposażony w aluminiowy przewodnik, izolację PVC i ochronną powłokę zewnętrzną, łączy w sobie lekką konstrukcję z praktyczną izolacją elektryczną. Zrozumienie jego specyfikacji, wymagań instalacyjnych i charakterystyki działania pomaga inżynierom, wykonawcom i zespołom zaopatrzeniowym wybrać odpowiedni kabel do niezawodnych systemów elektrycznych.
Aluminiowy drut okrągły w izolacji PVC jest przeznaczony do stałych instalacji elektrycznych, w których ważny jest ciężar przewodu, ochrona izolacji i koszt projektu. Model BLVV firmy Qiancheng jest wyposażony w jednożyłowy przewodnik aluminiowy z izolacją PVC i zewnętrzną osłoną z PVC, o napięciu znamionowym 300/500 V. Dostępne przekroje przewodów mieszczą się w zakresie od 2,5 mm² do 70 mm² w podanych specyfikacjach. W tym przewodniku wyjaśniono budowę kabla, parametry techniczne, najważniejsze zalety, scenariusze zastosowań, kryteria wyboru i środki ostrożności dotyczące instalacji, aby pomóc kupującym w podejmowaniu świadomych decyzji.
Aluminiowy drut okrągły w izolacji PVC to kabel elektryczny, w którym jako materiał przewodzący wykorzystuje się aluminium, a izolację polichlorek winylu (PVC). W konstrukcji BLVV oferowanej przez firmę Qiancheng zewnętrzna osłona z PVC stanowi dodatkową warstwę ochronną wokół izolowanego przewodu.
Kabel przeznaczony jest do stałych instalacji elektrycznych niskiego napięcia. Jego napięcie znamionowe wynosi 300/500 V, co sprawia, że prawidłowe zastosowanie i zgodność z lokalnymi przepisami elektrycznymi są niezbędne przy określaniu jego specyfikacji dla projektu.
Połączenie aluminium i PCV spełnia kilka praktycznych wymagań:
Ważne jest, aby odróżnić ten produkt od kabli aluminiowych z izolacją XLPE, kabli elektroenergetycznych w opancerzeniu i przewodów elastycznych. Ich parametry elektryczne, ograniczenia temperaturowe, właściwości mechaniczne i metody instalacji mogą się znacznie różnić.
Aby uzyskać informacje dotyczące konkretnego produktu, odwiedź stronę produktu Qiancheng z drutu okrągłego z izolacją aluminiową i PVC.
Wydajność kabla zależy od interakcji pomiędzy jego przewodnikiem, izolacją i powłoką zewnętrzną. Każdy element pełni inną funkcję, a cała konstrukcja musi spełniać wymagania planowanej instalacji.
Przewodnik aluminiowy przenosi prąd elektryczny przez obwód. W porównaniu z miedzią aluminium jest lżejsze objętościowo, co może być korzystne podczas obsługi długich odcinków kabli lub transportu znacznych ilości kabli. Jednak aluminium ma wyższą oporność elektryczną niż miedź, dlatego dobór przewodu musi uwzględniać prąd, spadek napięcia i warunki instalacji.
Pierwotna izolacja PVC otacza przewodnik i zapewnia separację elektryczną. Jego grubość musi odpowiadać określonej konstrukcji kabla i obowiązującej normie produktu. Uszkodzona izolacja, nieodpowiednie temperatury pracy lub nieprawidłowa instalacja mogą zagrozić bezpieczeństwu elektrycznemu.
Zewnętrzna osłona z PVC stanowi warstwę ochronną przed zwykłym kontaktem mechanicznym i narażeniem na czynniki środowiskowe. Chociaż PVC może zapewnić użyteczną odporność na wilgoć i ścieranie, rzeczywisty poziom ochrony zależy od składu materiału, konstrukcji kabla i środowiska pracy. Nie należy automatycznie zakładać, że zwykła osłona z PCW zapewnia odporność na promieniowanie UV, właściwości zmniejszające palność lub nadaje się do bezpośredniego zakopania.
Powstała jednożyłowa, okrągła konstrukcja jest przeznaczona do odpowiednich zastosowań z okablowaniem stałym, a nie do nieograniczonego użytku w każdym środowisku wewnętrznym lub zewnętrznym.
Przed zamówieniem jakiegokolwiek kabla elektrycznego należy zapoznać się z danymi technicznymi. Poniższa tabela podsumowuje specyfikacje BLVV opublikowane przez firmę Qiancheng. Wartości są wymiarami referencyjnymi produktu, a nie uniwersalnymi wartościami znamionowymi dla każdego aluminiowego kabla PVC.
| Przekrój nominalny | Minimalna liczba przewodów przewodzących | Grubość izolacji (mm) | Grubość osłony (mm) | Maksymalna średnica zewnętrzna (mm) | Masa referencyjna (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Ważna uwaga dotycząca specyfikacji:Opublikowana tabela określa minimalną liczbę drutów przewodzących dla każdego rozmiaru. Przed złożeniem zamówienia kupujący powinni potwierdzić z dostawcą dokładną konstrukcję przewodu, obowiązujące normy, znamionową temperaturę roboczą, obciążalność prądową oraz wszelkie wymagane raporty z testów.
Na przykład średnica zewnętrzna i masa referencyjna są przydatne do oszacowania przestrzeni na prowadzenie kabla, obciążeń transportowych i ilości materiału. Nie ustalają one niezależnie, czy kabel może bezpiecznie przenosić określone obciążenie elektryczne.
Niska gęstość aluminium jest praktyczną zaletą w projektach obejmujących duże ilości kabli. W porównaniu z przewodnikiem miedzianym o równoważnej funkcji elektrycznej, przewodnik aluminiowy o odpowiednich wymiarach może zmniejszyć wagę przewodu. Ostateczne porównanie masy kabla musi uwzględniać odpowiednie pod względem elektrycznym rozmiary przewodów, a nie po prostu porównywanie równych powierzchni przekroju poprzecznego.
Izolacja i płaszcz zewnętrzny pełnią funkcje uzupełniające. Izolacja podstawowa zapewnia separację elektryczną, a osłona zapewnia ochronę zewnętrzną. Takie rozwiązanie może być przydatne w instalacjach stacjonarnych, gdzie kabel jest zainstalowany zgodnie z warunkami znamionowymi i chroniony przed nadmiernymi naprężeniami mechanicznymi.
Podany zakres od 2,5 mm² do 70 mm² daje kupującym kilka opcji dla różnych wymagań obwodów. Mniejszy przewodnik może pasować do obwodu o stosunkowo niskim obciążeniu, natomiast większy przewodnik można rozważyć w przypadku większych obciążeń lub dłuższych tras kablowych. Ostateczny wybór musi opierać się na obliczeniach inżynierskich i obowiązujących przepisach.
Opcje standardowych rozmiarów mogą uprościć porównywanie specyfikacji i planowanie materiałów. W przypadku projektów wymagających określonych długości, ilości, opakowań lub opcji materiałów ognioodpornych nabywcy powinni potwierdzić dostępność i wymagania techniczne z firmą Qiancheng przed produkcją lub wysyłką.
Zalety te są najbardziej znaczące, gdy kabel jest dopasowany do zamierzonego zastosowania. Żaden materiał przewodnika ani struktura izolacji nie są w stanie zrekompensować nieprawidłowego wymiarowania, złych połączeń lub nieodpowiednich warunków instalacji.
Kabel BLVV firmy Qiancheng jest przeznaczony do odpowiednich zastosowań w okablowaniu stałym niskiego napięcia. W zależności od obowiązujących przepisów i potwierdzonej specyfikacji produktu, potencjalne zastosowania obejmują:
Przed określeniem kabla do instalacji na zewnątrz należy sprawdzić, czy konkretna formuła PVC i konstrukcja kabla są zatwierdzone dla przewidywanego narażenia. W przypadku bezpośredniego zakopywania, środowisk narażonych na duże uderzenia, lokalizacji niebezpiecznych lub zastosowań wymagających szczególnej klasyfikacji ognioodporności, może być konieczny specjalnie zaprojektowany i odpowiednio certyfikowany kabel.
Wybór odpowiedniego kabla wymaga czegoś więcej niż tylko dopasowania nominalnego przekroju poprzecznego do oczekiwanego prądu. Niezawodny proces doboru uwzględnia kompletny obwód elektryczny i środowisko jego instalacji.
Sprawdź, czy napięcie 300/500 V jest odpowiednie dla obwodu i obowiązujących przepisów elektrycznych. Nie zakładaj, że kabel jest odpowiedni dla innej klasy napięcia tylko dlatego, że jego konstrukcja fizyczna wygląda podobnie.
Określ oczekiwany prąd obciążenia, długość obwodu, temperaturę otoczenia, sposób instalacji, grupowanie z innymi kablami i dopuszczalny spadek napięcia. Opór elektryczny aluminium jest wyższy niż miedzi, więc bezpośrednie zastąpienie rozmiaru rozmiarem może nie być właściwe.
Zidentyfikuj potencjalne narażenie na wilgoć, światło słoneczne, chemikalia, ścieranie, uderzenia i ciepło. Sprawdź, czy wymagany jest dodatkowy przewód, kanał, podpora lub ochrona mechaniczna.
Przewody aluminiowe wymagają końcówek i złączy specjalnie odpowiednich do aluminium. Potwierdź dozwolony rozmiar przewodu, materiał końcówki, metodę przygotowania i moment dokręcania. Nieprawidłowe podłączenie może spowodować nadmierny opór i przegrzanie.
Przed potwierdzeniem zamówienia poproś o kartę danych technicznych, obowiązujące normy produktu, dokumentację testową, szczegóły opakowania i harmonogram dostaw. W przypadku większych projektów należy sprawdzić, czy dostarczone oznaczenia kabli i dokumentacja partii są zgodne z zatwierdzoną specyfikacją.
Aby uzyskać niezawodne działanie elektryczne, niezbędna jest prawidłowa instalacja. Nawet kabel wyprodukowany zgodnie z właściwą specyfikacją może stać się niebezpieczny, jeśli zostanie nieprawidłowo zainstalowany lub zakończony.
W przypadku łączenia przewodów aluminiowych z przewodami miedzianymi należy stosować zatwierdzone złącza zaprojektowane dla określonej kombinacji materiałów. Metoda połączenia musi uwzględniać kompatybilność, rezystancję styku i wszelkie wymagania dotyczące przygotowania określone przez producenta złącza.
W przypadku projektów o wysokich wymaganiach w zakresie bezpieczeństwa pożarowego należy potwierdzić dokładną klasyfikację środka zmniejszającego palność i potwierdzające dowody badań. Sama powłoka z PVC nie gwarantuje, że kabel spełnia określoną normę przeciwpożarową.
W opublikowanym opisie produktu podane jest napięcie znamionowe 300/500V. Przed instalacją zawsze sprawdzaj oznakowanie produktu i dokumentację pod kątem wymagań zamierzonego obwodu.
Aluminium zapewnia niższą gęstość i może zmniejszyć wagę przewodu, co jest przydatne podczas przenoszenia i transportu. Jednak aluminium ma wyższą oporność elektryczną niż miedź. Dlatego należy dokładnie ocenić rozmiar przewodu, kompatybilność zacisków i wymagania instalacyjne.
Opublikowana przez firmę Qiancheng tabela specyfikacji BLVV zawiera nominalne przekroje poprzeczne 2,5, 4, 6, 10, 16, 25, 35, 50 i 70 mm². Potwierdź aktualną dostępność i wszelkie specjalne wymagania dotyczące rozmiaru lub długości bezpośrednio u dostawcy.
Może być odpowiedni do niektórych zastosowań z okablowaniem stałym na zewnątrz, jeśli pozwala na to specyfikacja produktu i warunki instalacji. Należy ocenić bezpośrednie działanie światła słonecznego, narażenie na wodę, temperaturę i uszkodzenia mechaniczne. Nie należy zakładać, że wszystkie kable w osłonie PCV nadają się do długotrwałego narażenia na promieniowanie UV lub bezpośredniego zakopywania.
Nie. Właściwości zmniejszające palność zależą od konkretnego składu materiału, konstrukcji kabla i obowiązującej normy testowej. Jeśli wymagane jest działanie zmniejszające palność, należy poprosić o potwierdzenie dostarczonej wersji i towarzyszącej jej dokumentacji testowej.
Dobór powinien uwzględniać prąd obciążenia, długość kabla, spadek napięcia, temperaturę otoczenia, metodę instalacji, grupowanie kabli i lokalne wymagania elektryczne. Wykwalifikowany projektant instalacji elektrycznych powinien zweryfikować ostateczny rozmiar przewodu, a nie polegać wyłącznie na nominalnym przekroju poprzecznym.
Podaj model kabla, napięcie znamionowe, przekrój przewodu, wymaganą długość, całkowitą ilość, środowisko instalacji, obowiązującą normę, rynek docelowy, wymagania dotyczące opakowania i wszelkie specjalne wymagania dotyczące wydajności. Informacje te pomagają dostawcy ocenić zgodność specyfikacji i przygotować dokładniejszą ofertę.
Aluminiowy drut okrągły w izolacji PVC jest praktyczną opcją dla odpowiednich stałych instalacji niskiego napięcia, które wymagają lekkiego przewodnika i ochronnej konstrukcji z izolacją i osłoną z PVC. Skuteczna specyfikacja zależy nie tylko od ceny: napięcie znamionowe, rozmiar przewodu, zgodność połączeń, narażenie na środowisko i dokumentacja zgodności wpływają na długoterminową wydajność.
Firma Qiancheng udostępnia specyfikacje kabli BLVV do oceny projektu, z podanymi przekrojami przewodów od 2,5 mm² do 70 mm². Jeśli pozyskujesz kabel do projektu budowlanego, fabrycznego lub dystrybucji energii elektrycznej, przed wybraniem ostatecznego modelu przejrzyj wymagania techniczne. Odwiedź stronę produktu Okrągły drut aluminiowy w izolacji PVC, aby zapoznać się z dostępnymi informacjamiskontaktuj się z namiz wymaganym rozmiarem, napięciem, ilością, warunkami instalacji i miejscem dostawy. Zespół Qiancheng może pomóc w omówieniu odpowiednich specyfikacji i szczegółów oferty dla Twojego projektu.
