Kable w izolacji PVC są powszechnie stosowane w stałych okablowaniach budynków, dystrybucji energii w pomieszczeniach i lekkich połączeniach elektrycznych. Firma Qiancheng dostarcza trzy główne konfiguracje: kabel miedziany PVC, kabel aluminiowy PVC i ogólny elastyczny przewód PVC. Odpowiednia konstrukcja zależy od metody instalacji, materiału przewodu, pola przekroju poprzecznego, napięcia znamionowego oraz tego, czy kabel jest nieruchomy, czy często przemieszczany.

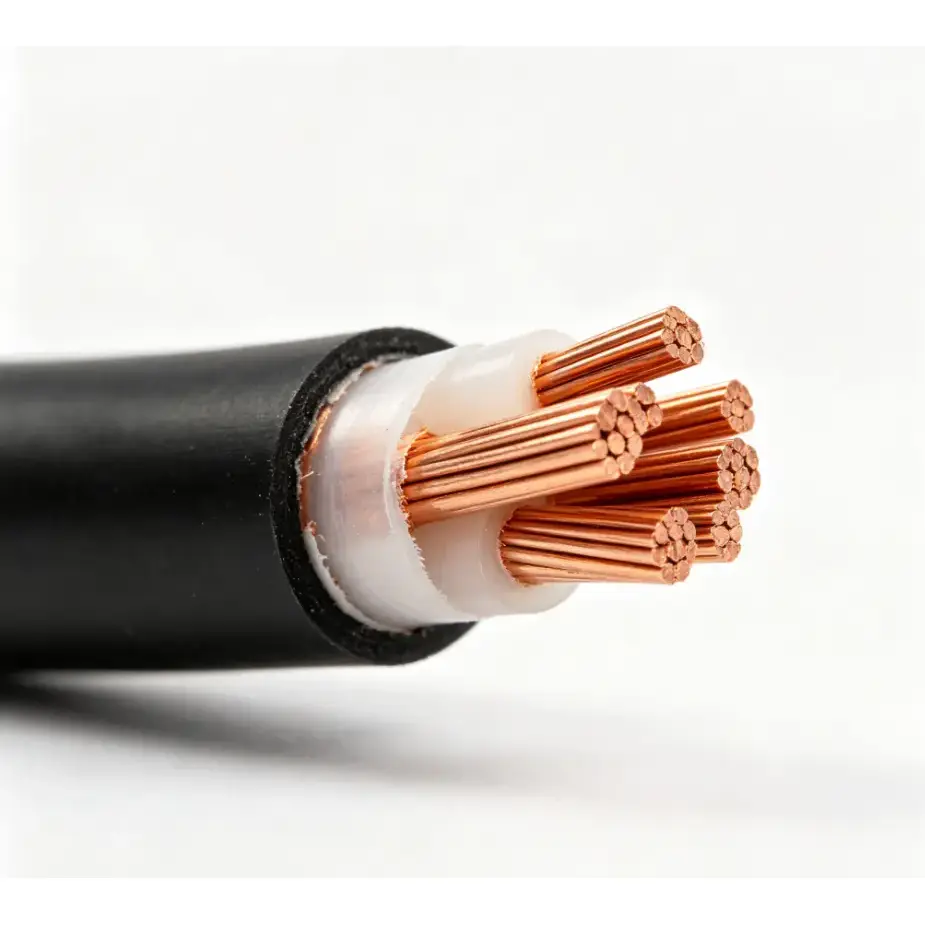

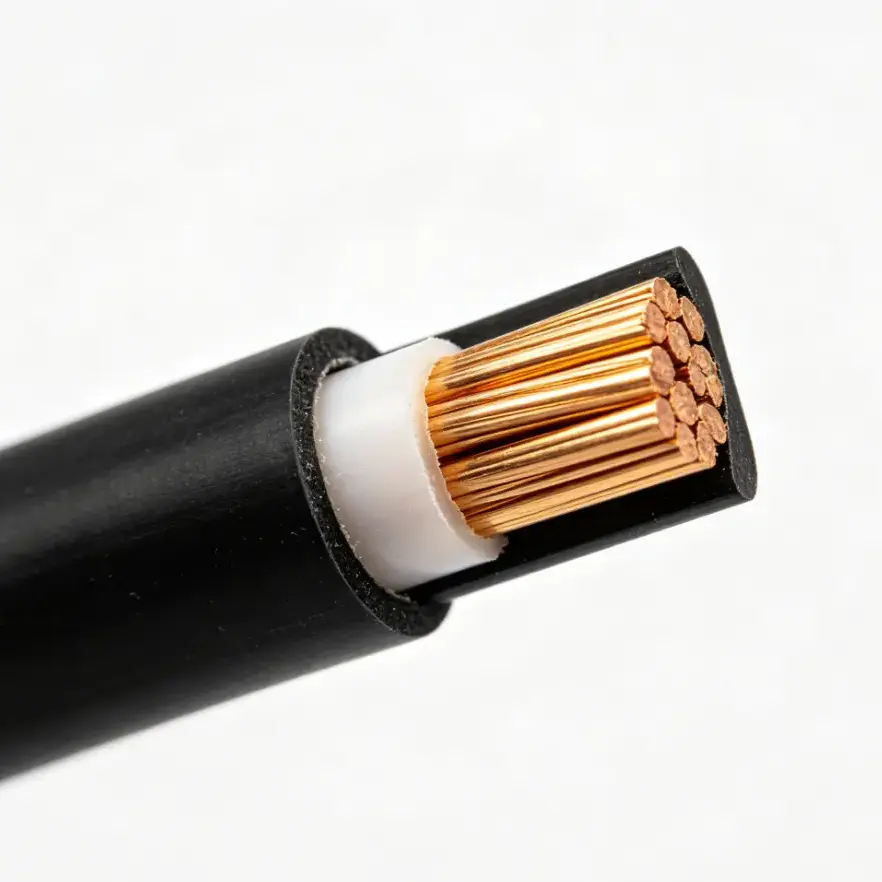

Miedziany kabel PVC wykorzystuje solidny przewodnik miedziany z izolacją PVC i jest stosowany głównie do stałego okablowania w budynkach mieszkalnych, komercyjnych i przemysłowych. Typowe zastosowania obejmują skrzynki rozdzielcze, obwody oświetleniowe i stałe połączenia elektryczne w pomieszczeniach.

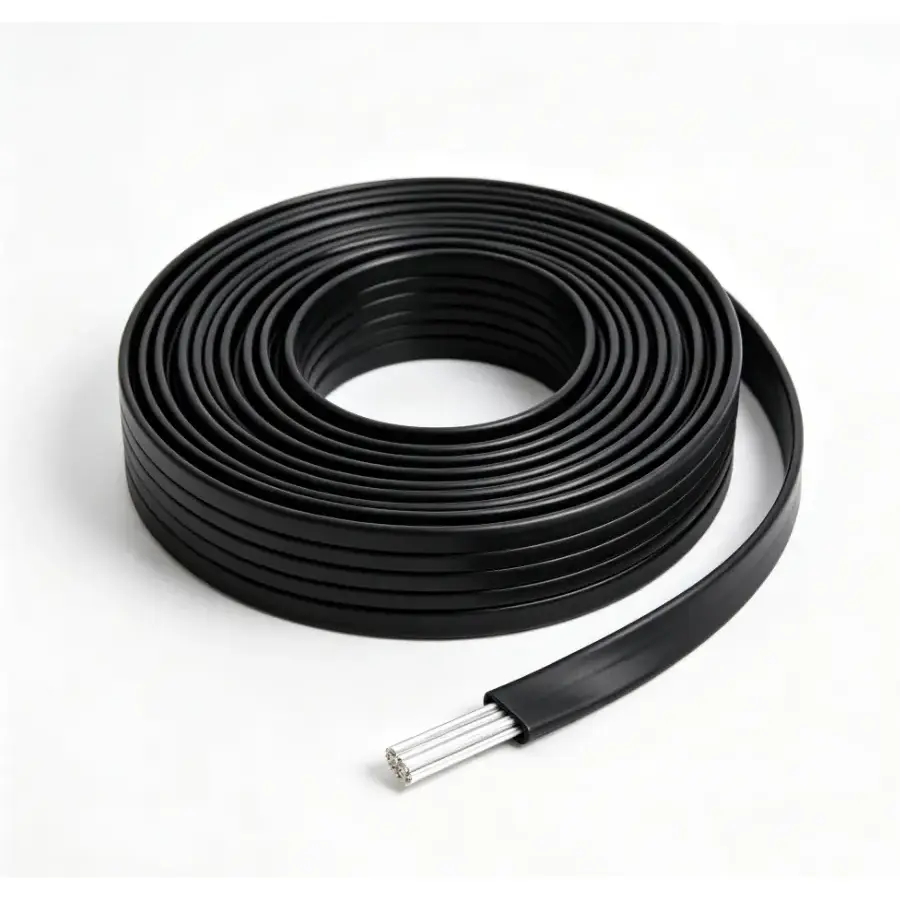

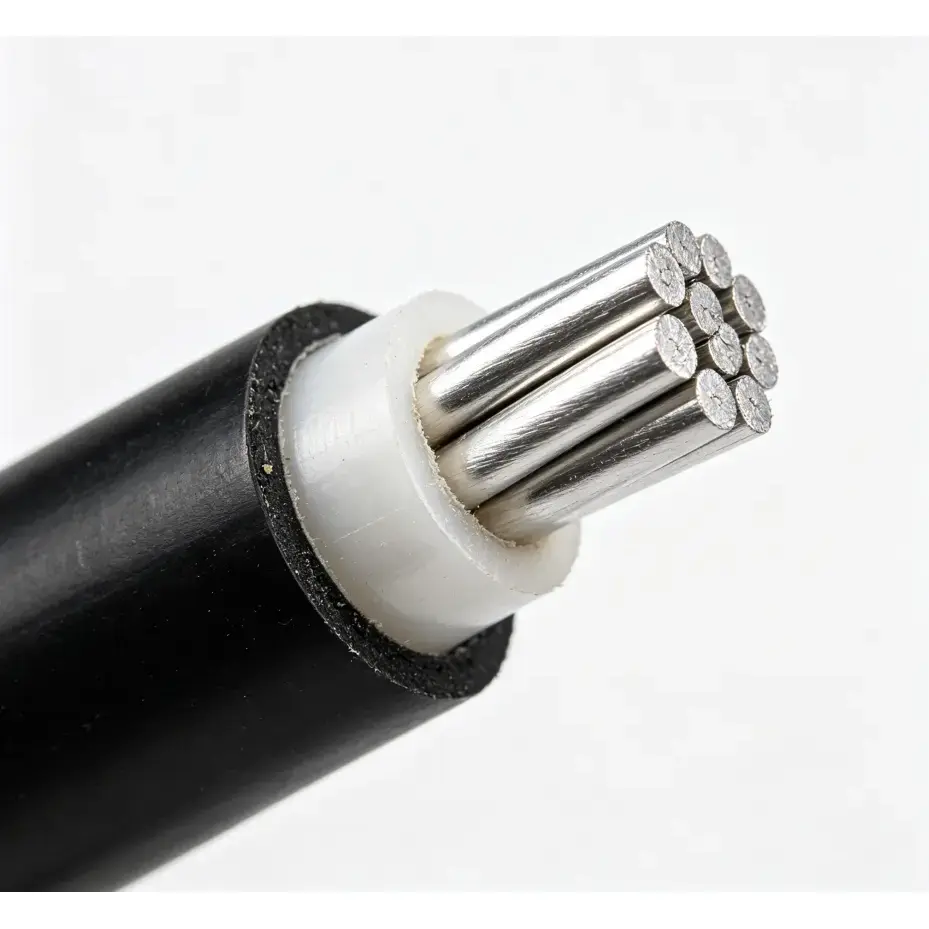

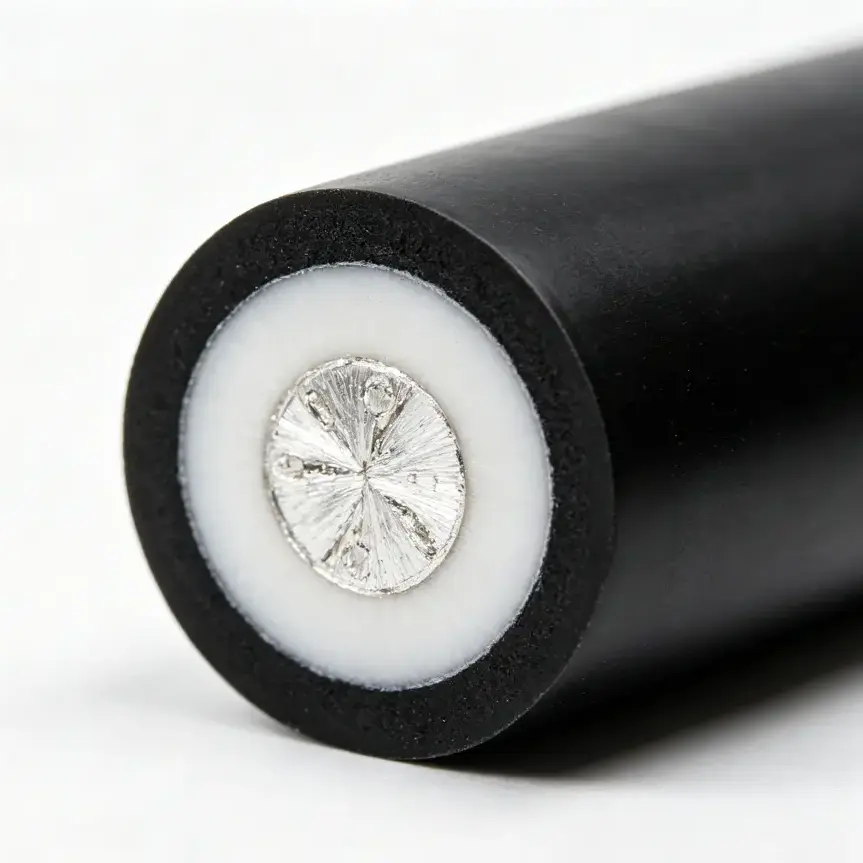

Aluminiowy kabel PVC wykorzystuje solidny aluminiowy przewodnik z izolacją PVC. W przypadku dużych projektów okablowania stałego można uwzględnić mniejszą masę przewodu i niższy koszt materiału. Rozmiar przewodu należy dobrać w zależności od wymaganej obciążalności prądowej, warunków instalacji i obowiązujących wymagań elektrycznych.
Ogólny elastyczny przewód PVC wykorzystuje cienkie żyły miedziane do zastosowań, w których kabel musi się zginać lub przesuwać podczas użytkowania. Jest powszechnie stosowany w urządzeniach gospodarstwa domowego, sprzęcie przenośnym, tymczasowych połączeniach zasilania i innych zastosowaniach wymagających większej elastyczności niż kable o okablowaniu stałym.
Wszystkie trzy konfiguracje wykorzystują PVC jako główny materiał izolacyjny. W przypadku, gdy specyfikacja instalacji wymaga dodatkowej ognioodporności, można dostarczyć opcje z ognioodpornego PCV.
| Typ produktu | Rozmiar przewodnika | Napięcie znamionowe | Budowa |
|---|---|---|---|
| Miedziany kabel PCV | 1,5/2,5/4/6/10/16/25/35/50/70/95mm² | 450/750 V | Przewodnik z litej miedzi, jednożyłowy, bez powłoki, opcjonalnie trudnopalny |
| Aluminiowy kabel PVC | 2,5/4/6/10/16/25/35/50/70/95mm² | 450/750 V | Przewód z litego aluminium, jednożyłowy, bez powłoki, opcjonalnie trudnopalny |
| Elastyczny przewód PVC | 0,5/0,75/1,0/1,5/2,5/4/6 mm² | 300/500 V, 450/750 V | Wielożyłowy przewodnik miedziany, 2-/3-żyłowy, z zewnętrzną osłoną z PVC lub bez |
Główne różnice to materiał przewodnika, konstrukcja przewodnika i planowany sposób instalacji. Miedź zapewnia przewodność wymaganą w wielu zastosowaniach związanych z okablowaniem budynków, natomiast aluminium można rozważyć tam, gdzie waga przewodnika i koszt materiału są ważnymi czynnikami. Elastyczne przewody wykorzystują wiele cienkich żył miedzianych zamiast litego przewodnika, co umożliwia wielokrotne zginanie i ruch podczas pracy.
Dlatego wybór powinien opierać się nie tylko na samym materiale przewodnika. Przed określeniem kabla należy sprawdzić zapotrzebowanie na prąd, rozmiar kabla, napięcie znamionowe, liczbę żył, metodę instalacji i obowiązujące wymagania lokalne.
Kable te są powszechnie stosowane w obwodach oświetleniowych, obwodach gniazd, skrzynkach rozdzielczych i innym stałym okablowaniu elektrycznym w budynkach mieszkalnych i komercyjnych.
Kable o stałym okablowaniu miedzianym i aluminiowym można stosować do dystrybucji energii niskiego napięcia, gdy wybrany rozmiar przewodu i napięcie znamionowe odpowiadają wymaganiom obwodu.
Elastyczne przewody PCV nadają się do sprzętu i urządzeń elektrycznych, w których połączenie może być przesuwane, zmieniane lub narażone na wielokrotne zginanie.
Wielożyłowe elastyczne przewody PVC są stosowane w szerokiej gamie domowych i lekkich urządzeń elektrycznych. Odpowiednie napięcie znamionowe, konfiguracja rdzenia i rozmiar przewodu zależą od sprzętu i metody połączenia.
| Produkt | Obowiązująca norma |
|---|---|
| Kable o stałym okablowaniu w izolacji PVC | IEC 60227-1, IEC 60227-2 |
| Elastyczny przewód PVC | IEC 60227-5 |
Obowiązująca norma zależy od konstrukcji kabla i jego przeznaczenia. Przy wyborze standardu lub pakietu certyfikacji należy również sprawdzić specyfikacje projektu i wymagania rynku docelowego.
Przed wysyłką kontrola produkcji może obejmować badanie rezystancji przewodu, pomiar grubości izolacji i badanie wytrzymałości na wysokie napięcie. Kontrole te pomagają zweryfikować właściwości elektryczne i wymiarowe gotowego kabla pod kątem określonych wymagań.
Dla odpowiednich produktów i specyfikacji można dostarczyć certyfikat CE i odpowiednie raporty z testów z uznanych międzynarodowych ośrodków testowych.
Wybór rozpoczyna się od metody instalacji i obciążenia elektrycznego. Stałe okablowanie budynku zazwyczaj wykorzystuje konstrukcje z przewodników stałych, podczas gdy połączenia sprzętu wymagające ruchu mogą wymagać elastycznych przewodów. Następnie należy wybrać miedź lub aluminium według przewodności, rozmiaru przewodnika, masy, wymagań projektu i obowiązujących norm.
Przed złożeniem zamówienia należy potwierdzić następujące czynniki:
W normalnych warunkach pracy i przy prawidłowej instalacji produkty okablowania w izolacji PVC mogą zapewnić żywotność około 20–25 lat, w zależności od temperatury, obciążenia elektrycznego, środowiska instalacji i konserwacji. Qiancheng zapewnia 15-letnią gwarancję jakości na odpowiednie produkty.
W przypadku konkretnego projektu wymagany materiał przewodnika, pole przekroju poprzecznego, napięcie znamionowe, konstrukcja kabla i obowiązująca norma powinny zostać potwierdzone przed produkcją.Qianchengmoże dostarczyć odpowiednie specyfikacje produktu, dokumentację testową i informacje certyfikacyjne zgodnie z wybranym typem kabla.
