Kable górnicze służą do zasilania i połączeń elektrycznych w podziemnych kopalniach węgla i innych wymagających środowiskach górniczych. W porównaniu z konwencjonalnymi kablami elektroenergetycznymi, jest on przeznaczony do warunków obejmujących powtarzające się ruchy, zginanie, ścieranie, ściskanie, uderzenia, wilgoć i naprężenia mechaniczne.

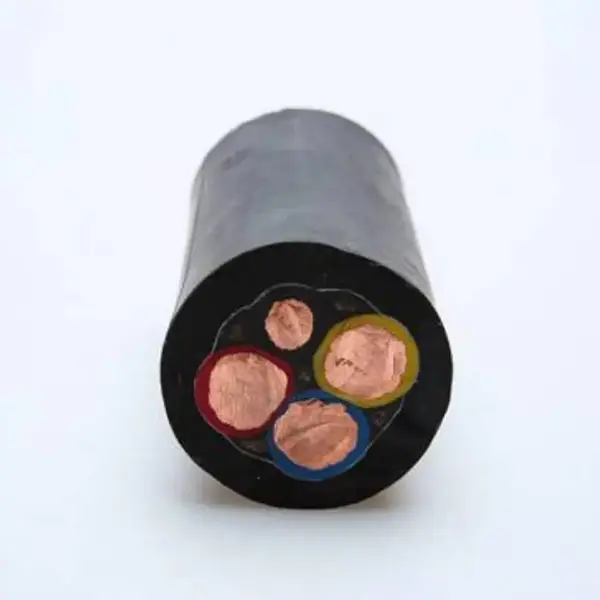

Qianchengdostarcza serie MY, MYP, MCP i MYPTJ do różnych urządzeń górniczych i zastosowań w energetyce podziemnej. W zależności od modelu konstrukcja może obejmować elastyczne przewody miedziane, izolację gumową, elementy ekranujące lub monitorujące oraz wytrzymałą gumową osłonę.
|
Model |
Budowa |
Typowe zastosowanie |
Woltaż |
|
MÓJ |
Elastyczny kabel w gumowej osłonie |
Mobilny sprzęt górnictwa podziemnego |
0,38/0,66 kV i obowiązujące specyfikacje |
|
MYP |
Ekranowany, elastyczny kabel w gumowej osłonie |
Sprzęt mobilny wymagający ekranowanego połączenia zasilania |
0,38/0,66 kV, 0,66/1,14 kV i obowiązujące specyfikacje |
|
MCP |
Elastyczny kabel ekranowany do maszyn górniczych |
Kombajny węglowe i ciężki sprzęt górniczy |
Według wybranej specyfikacji |
|
MYPTJ |
Ekranowany kabel elastyczny z elementami monitorującymi |
Sprzęt mobilny wyższego napięcia |
Do 6/10 kV lub odpowiednie specyfikacje |
MY służy do elastycznych połączeń zasilania w sprzęcie mobilnym. MYP dodaje strukturę ekranującą do zastosowań wymagających ekranowanej transmisji mocy. MCP jest stosowany w maszynach górniczych, takich jak kombajny, w których spodziewane są częste ruchy i naprężenia mechaniczne. MYPTJ jest przeznaczony do zastosowań o wyższym napięciu z elementami ekranującymi i monitorującymi.
Do stałej podziemnej dystrybucji energii odpowiedni jestkabel zasilający kopalnięmożna wybrać w zależności od napięcia i metody instalacji. W sprzęcie mobilnym wymagającym powtarzalnego ruchu można zastosować giętki kabel wleczony kopalniany o wymaganej konstrukcji.
Aby umożliwić ruch, zastosowano elastyczne przewody miedziane, a gumowa izolacja i materiały osłonowe zapewniają właściwości elektryczne i mechaniczne wymagane w przypadku zastosowań podziemnych. W zależności od modelu, powłoka zewnętrzna może być zaprojektowana pod kątem odporności na ścieranie, olej, rozdzieranie, ściskanie i inne naprężenia mechaniczne.
W przypadku kabli stosowanych w podziemnych kopalniach węgla ważnym czynnikiem jest odporność na palenie. Konstrukcje ekranowane mogą również pomóc w zarządzaniu zakłóceniami elektrycznymi i zapewnić charakterystykę elektryczną wymaganą przez podłączony sprzęt.
Typowe zastosowania obejmują kombajny węglowe, przenośniki taśmowe, pompy podziemne, transformatory mobilne i inne maszyny górnicze zasilane elektrycznie. Wybrana konstrukcja kabla powinna być dostosowana do sprzętu, systemu zasilania, warunków ruchu i środowiska instalacji.
Dobór kabla należy rozpocząć od sprzętu i warunków pracy. Kluczowe informacje obejmują typ sprzętu, napięcie znamionowe, prąd roboczy, przekrój przewodu, liczbę żył, wymagania dotyczące ekranowania lub monitorowania, długość kabla, częstotliwość ruchów, metodę instalacji, warunki środowiskowe, obowiązującą normę i wymagane certyfikaty.
MY można rozważyć w przypadku sprzętu mobilnego bez szczególnych wymagań dotyczących ekranowania, natomiast MYP stosuje się tam, gdzie wymagana jest konstrukcja ekranowana. MCP jest kojarzony z maszynami górniczymi, takimi jak kombajny, a MYPTJ jest używany w urządzeniach wyższego napięcia wymagających funkcji ekranowania i monitorowania.
W przypadku wyceny podanie modelu sprzętu, napięcia systemu, prądu roboczego, długości kabla, rozmiaru przewodu, konfiguracji rdzenia, warunków instalacji, obowiązującej normy, wymagań certyfikacyjnych, ilości i wymagań dotyczących dostawy pomoże w ustaleniu odpowiedniej specyfikacji.
Qiancheng Cable produkuje kable od 2000 roku i posiada zakład produkcyjny o powierzchni około 200 000 metrów kwadratowych. Fabryka zatrudnia ponad 700 pracowników, w tym ponad 120 pracowników technicznych zajmujących się badaniami i rozwojem, procesami produkcyjnymi i kontrolą jakości.
Produkcja i testowanie obejmuje wymagania elektryczne, mechaniczne, termiczne i związane z bezpieczeństwem. Specyfikacje techniczne, raporty z testów, zapisy z inspekcji, dokumenty certyfikacyjne i inna dokumentacja jakościowa są dostępne zgodnie z wybranym modelem i wymaganiami projektu.
W przypadku projektu podziemnej kopalni węgla lub sprzętu górniczego firma Qiancheng może przed rozpoczęciem produkcji sprawdzić wymagany model, napięcie, rozmiar przewodu, konfigurację rdzenia, konstrukcję ekranującą lub monitorującą, obowiązującą normę, wymagania certyfikacyjne, ilość i harmonogram dostaw.
