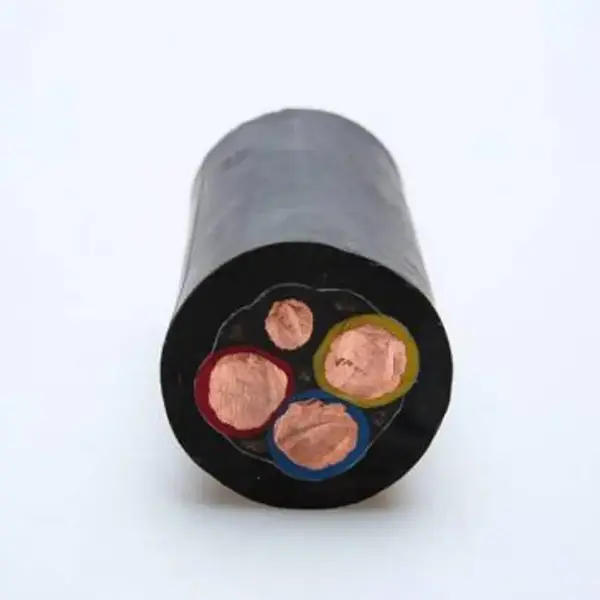

Górniczy elastyczny ekranowany kabel gumowy

Modele: MYP, MYPT.

Górniczy elastyczny ekranowany kabel gumowy to elastyczny kabel w gumowej osłonie do mobilnych urządzeń elektrycznych stosowanych w górnictwie podziemnym. Dostarczona specyfikacja produktu odnosi się do MT/T 818.7-2009 i obejmuje wielożyłowy przewodnik miedziany, specjalną izolację gumową, ekran z oplotu z drutu miedzianego i gumową osłonę o wysokiej wytrzymałości. Konstrukcja przeznaczona jest do zastosowań obejmujących powtarzające się zginanie, przeciąganie, skręcanie oraz narażenie na kurz, wilgoć i kontakt mechaniczny.

Dane techniczne produktu i tabela parametrów technicznych

Kluczowe cechy konstrukcyjne

1. Elastyczny przewodnik miedziany

W kablu zastosowano wielożyłowy przewodnik z miedzi beztlenowej o wysokiej czystości. W porównaniu ze sztywną konstrukcją przewodu, układ linkowy lepiej nadaje się do instalacji mobilnych, w których kabel jest wielokrotnie zginany, przesuwany lub skręcany podczas pracy urządzenia.

2. Izolacja gumowa i osłona ochronna

Na warstwę izolacyjną przeznaczona jest guma specjalnego przeznaczenia, natomiast powłoka zewnętrzna jest opisywana jako odporna na zużycie, olejoodporna, odporna na przeciąganie i odporna na uderzenia. Te właściwości materiału dotyczą tras podziemnych, gdzie kabel może mieć kontakt ze sprzętem, pyłem węglowym, wilgocią lub olejem hydraulicznym.

3. Tarcza z plecionego drutu miedzianego

W dostarczonej specyfikacji wymieniono ekran z oplotu z drutu miedzianego o pokryciu ekranowania wynoszącym co najmniej 85%. Metalowy ekran może zmniejszyć sprzężenie elektromagnetyczne między kablem a pobliskim sprzętem elektrycznym, chociaż rzeczywisty efekt ekranowania zależy również od instalacji kabla, zakończenia ekranu i uziemienia.

4. Połączone rdzenie mocy i sterowania

Konstrukcja może zawierać żyły zasilające i sterujące w tym samym zespole kabla. Takie rozwiązanie jest przydatne, gdy mobilny sprzęt górniczy wymaga zarówno zasilania elektrycznego, jak i powiązanych połączeń sterujących, w zależności od konfiguracji obwodów urządzenia.

Warunki stosowania

Górniczy elastyczny ekranowany kabel gumowy przeznaczony jest do podziemnych urządzeń mobilnych, w których obciążenie elektryczne łączy się z powtarzalnym ruchem mechanicznym. Dokładny model należy wybrać biorąc pod uwagę napięcie znamionowe, przekrój przewodu, układ żył, długość kabla, sposób poruszania się i warunki środowiskowe.

1. W pełni zmechanizowany sprzęt górniczy

Elastyczną konstrukcję można zastosować w sprzęcie mobilnym pracującym w zmechanizowanych wyrobiskach górniczych, gdzie ruch kabli i wielokrotne zginanie są częścią normalnej pracy. Rozmiar przewodu i konfiguracja rdzenia powinny odpowiadać wymaganiom elektrycznym sprzętu.

2. Urządzenia jezdni podziemnej

Sprzęt mobilny pracujący w jezdniach podziemnych może wymagać kabla odpornego na przeciąganie, uderzenia i ścieranie. Przy określaniu odpowiedniej konstrukcji kabla należy wziąć pod uwagę typ sprzętu, trasę instalacji i dostępny prześwit.

3. Obszary z zakłóceniami elektromagnetycznymi

Tam, gdzie w pobliżu obwodów sterujących lub monitorujących instalowane są silniki dużej mocy, przetwornice częstotliwości lub inny sprzęt elektryczny, metaliczna warstwa ekranująca może pomóc w ograniczeniu sprzężenia elektromagnetycznego. Prawidłowe podłączenie ekranu i uziemienie pozostają ważnymi elementami całej instalacji.

4. Wilgotne i zapylone warunki podziemne

Gumowa izolacja i płaszcz zewnętrzny zapewniają konstrukcję przeznaczoną do wymagających środowisk podziemnych. Rzeczywistą przydatność środowiskową należy sprawdzić pod kątem narażenia na wodę, temperatury, kontaktu z olejem, obciążenia mechanicznego i specyficznych wymagań kopalni.

Kwestie techniczne dotyczące doboru kabla

1. Napięcie znamionowe i przekrój przewodu

Dostarczona specyfikacja podaje napięcie znamionowe 0,66/1,14 kV i przekroje przewodów od 10 mm² do 150 mm². Przy wyborze należy wziąć pod uwagę obciążenie sprzętu, dopuszczalny spadek napięcia, długość kabla i oczekiwane warunki instalacji, a nie sam rozmiar przewodu.

2. Ruch mechaniczny

W przypadku mobilnego sprzętu górniczego kabel może ulegać wielokrotnemu zginaniu, skręcaniu i ciągnięciu. Dlatego przy ocenie kabla pod kątem konkretnego układu sprzętu należy uwzględnić splot przewodu, izolację, osłonę i promień instalacji.

3. Wymagania dotyczące ekranowania

W dostarczonym produkcie zastosowano ekran z oplotu z drutu miedzianego o deklarowanym pokryciu ≥85%. Jeżeli kabel jest prowadzony w pobliżu napędów o zmiennej częstotliwości lub silników dużej mocy, należy sprawdzić wymagany układ ekranowania pod kątem wymagań producenta sprzętu i projektu elektrycznego kopalni.

4. Wymagania dotyczące ognioodporności

Dostarczone dane techniczne stwierdzają zgodność z wymaganiami górniczymi MT 386 w zakresie trudnopalności i samogaśnięcia po usunięciu płomienia. Jeżeli projekt wymaga szczególnego certyfikatu bezpieczeństwa w kopalni lub dodatkowej dokumentacji testowej, wymagania te należy potwierdzić dla dokładnego modelu kabla przed zakupem.

Kontrola Jakości i Dokumentacja Techniczna

W przypadku zakupu kabli górniczych weryfikacja techniczna powinna obejmować model, napięcie znamionowe, przekrój przewodu, układ rdzeni, konstrukcję ekranu, rezystancję elektryczną i obowiązujące wymagania badawcze. Szczegóły te stanowią jaśniejszą podstawę do wyboru i akceptacji produktu niż ogólne opisy działania.

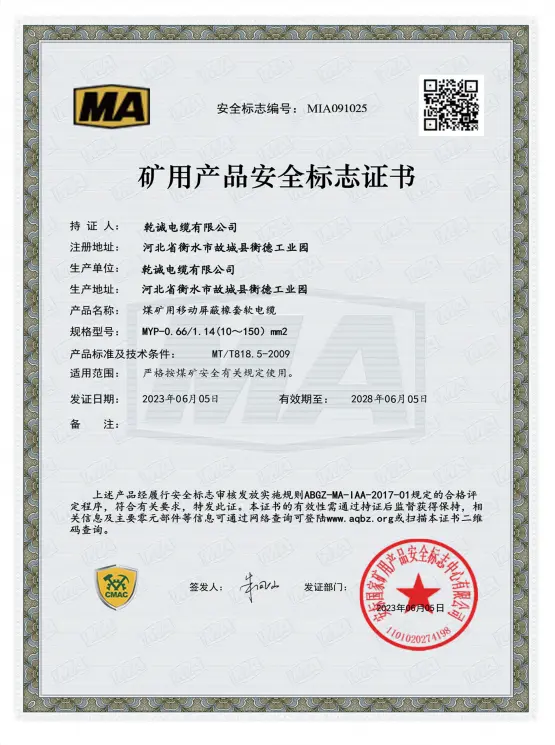

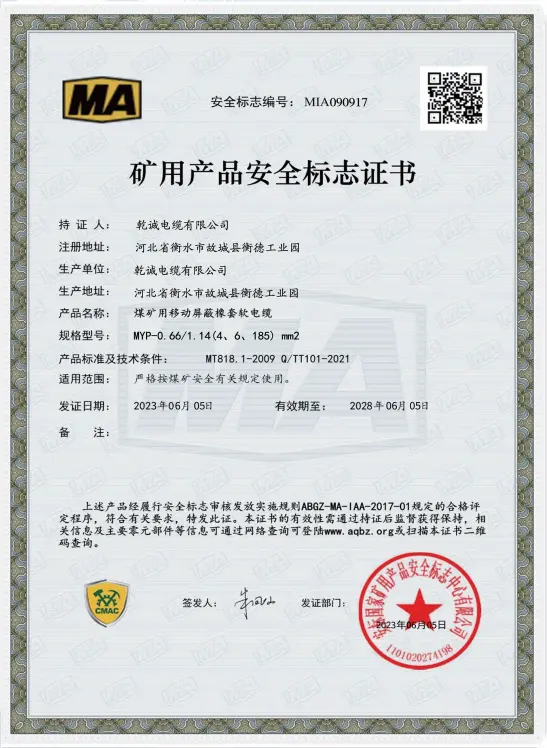

Qiancheng może dostarczyć specyfikacje produktu i pomocniczą dokumentację techniczną zgodnie z wybranym modelem kabla i wymaganiami projektu. Jeżeli wymagana jest certyfikacja, raporty z testów lub inne zapisy z kontroli, obowiązujące dokumenty należy potwierdzić na etapie wyceny i przeglądu zamówienia.

Co należy potwierdzić przed złożeniem zamówienia?

1. Sprzęt i zastosowanie

Podaj typ sprzętu, środowisko pracy i to, czy kabel będzie używany do pracy stacjonarnej czy mobilnej. Pomaga to określić, czy elastyczna konstrukcja i układ ekranowania odpowiadają rzeczywistej instalacji.

2. Wymagania elektryczne

Potwierdź napięcie znamionowe, przekrój przewodu, liczbę rdzeni zasilających, wymagania dotyczące rdzenia sterującego i długość kabla. W przypadku dłuższych przebiegów kabli należy również wziąć pod uwagę spadek napięcia i rezystancję przewodu.

3. Warunki mechaniczne

Informacje na temat częstotliwości przeciągania, kierunku zginania, minimalnego promienia instalacji, kontaktu z maszynami i możliwych uderzeń mogą pomóc w określeniu odpowiedniej konstrukcji kabla.

4. Wymagania dotyczące dokumentacji

Przed produkcją lub wysyłką należy potwierdzić obowiązujące normy górnicze, wymagania certyfikacyjne, protokoły kontroli i inne dokumenty techniczne wymagane przez kopalnię, producenta sprzętu lub specyfikację projektu.

Często zadawane pytania

P1: Jakie specyfikacje są dostępne?

Odp.: W dostarczonej specyfikacji wymieniono modele MYP i MYPT o napięciu znamionowym 0,66/1,14 kV i przekrojach przewodów od 10 mm² do 150 mm². Wymagane rozmieszczenie rdzeni należy potwierdzić zgodnie z wyposażeniem i konstrukcją obwodu.

P2: Jaka jest funkcja warstwy ekranującej?

Odp.: W kablu zastosowano ekran z oplotu z drutu miedzianego o deklarowanym pokryciu ekranowania ≥85%. Osłona może pomóc w zmniejszeniu sprzężenia elektromagnetycznego z pobliskiego sprzętu elektrycznego. Jego rzeczywista skuteczność zależy od kompletnej instalacji, łącznie z zakończeniem ekranu i uziemieniem.

P3: Czy kabel może być używany do mobilnego sprzętu podziemnego?

Odp.: Elastyczny przewodnik i gumowa konstrukcja są przeznaczone do zastosowań mobilnych obejmujących wielokrotne zginanie, skręcanie i przeciąganie. Ostateczny wybór powinien uwzględniać ruch sprzętu, prowadzenie kabli, napięcie, rozmiar przewodu i warunki środowiskowe.

P4: Jakie standardy obowiązują w przypadku tego kabla?

Odp.: Informacje o produkcie odnoszą się do normy MT/T 818.7-2009 dotyczącej specyfikacji kabli górniczych i normy MT 386 dotyczącej wymagań dotyczących ognioodporności w kopalniach. Obowiązujące dokumenty normowe i certyfikacyjne należy potwierdzić w odniesieniu do dokładnych wymagań modelu i projektu.

P5: Jakie informacje są potrzebne do wyceny?

Odp.: Główne informacje obejmują model kabla, napięcie znamionowe, przekrój poprzeczny przewodu, konfigurację rdzenia, wymaganą długość, ilość, wyposażenie aplikacyjne i warunki instalacji. Należy również przedstawić wszelkie wymagania dotyczące certyfikacji lub dokumentów kontroli specyficzne dla projektu.

P6: Czy wraz z kablem można dostarczyć dokumentację techniczną?

Odp.: Specyfikacje techniczne i odpowiednie dokumenty uzupełniające mogą zostać dostarczone zgodnie z wybranym modelem i wymaganiami projektu. W przypadku projektów górniczych wymagane certyfikaty i protokoły badań należy potwierdzić przed realizacją zamówienia.
