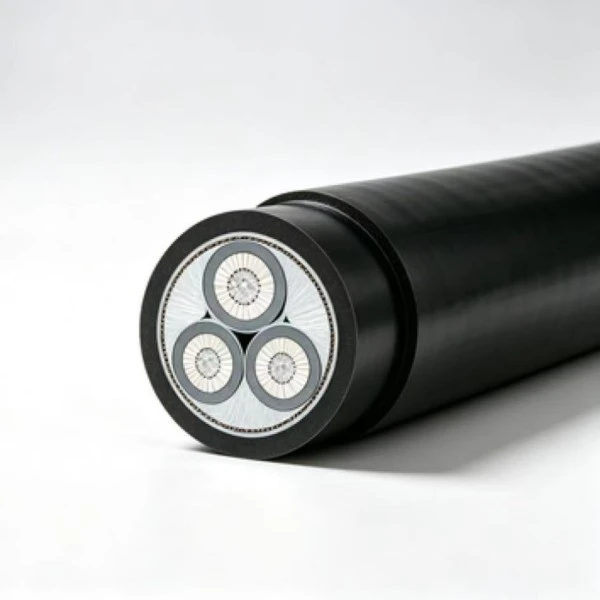

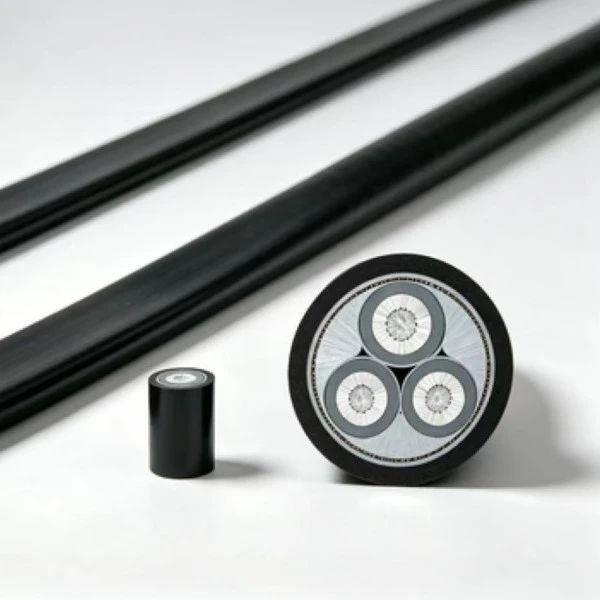

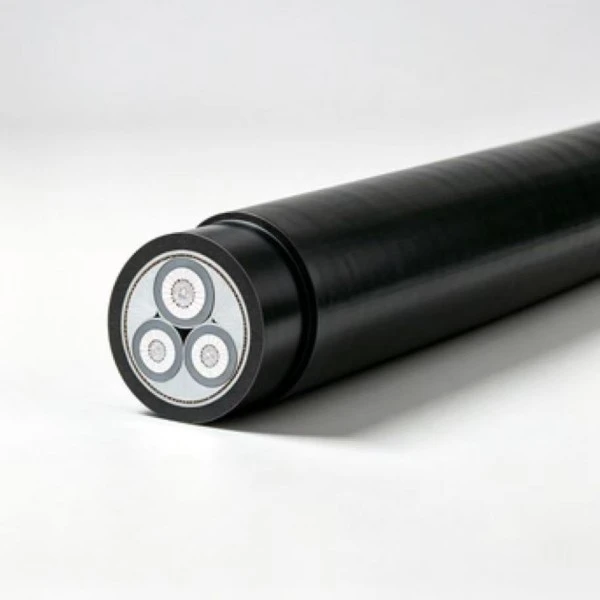

Aluminiowy kabel zasilający niskiego napięcia XLPE wykorzystuje aluminiowe przewody z izolacją XLPE do dystrybucji energii niskiego napięcia 0,6/1 kV. Aluminiowy przewodnik zmniejsza wagę kabla w porównaniu z konstrukcją miedzianą, natomiast XLPE zapewnia stabilną izolację elektryczną w określonej temperaturze roboczej. Kabel można skonfigurować do instalacji stacjonarnych w fabrykach, zewnętrznych systemach dystrybucyjnych, rowach kablowych i innych zastosowaniach, w których warunki układania odpowiadają specyfikacji produktu.
|
Przekrój nominalny (mm²) |
Grubość izolacji (mm) |
Grubość osłony (mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Rezystancja przewodu DC (Ω/km)Al |
Napięcie testowe (kV/5min) |
Natężenie prądu w powietrzu (A) (A)-Al |
Obciążalność w gruncie bezpośrednio zakopanym (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Stopień napięcia Uo/U （kV） |
Wymóg |
|
3,6/6, 6/6 |
Częściowe wyładowanie ≤ 10 pC przy 1,73U₀ |
|
8,7/10, 12/20 |
Częściowe wyładowanie ≤ 10 pC przy 1,73U₀ |
|
18/30, 21/35 |
Częściowe wyładowanie ≤ 10 pC przy 1,73U₀ |
|
26/35 |
Częściowe wyładowanie ≤ 10 pC przy 1,73U₀ |
Dla kabli jednożyłowych dopuszczalny promień zgięcia wynosi \(20\times(d+D)\pm5\%\).
Dla kabli wielożyłowych dopuszczalny promień zgięcia wynosi \(15\times(d+D)\pm5\%\).
D = Rzeczywista średnica zewnętrzna kabla (mm)
d = Rzeczywista średnica przewodu (mm)
W przypadku układania w temperaturze poniżej 0℃ obowiązkowe jest wstępne podgrzewanie. Z kablem należy obchodzić się i instalować zgodnie z obowiązującymi procedurami układania w niskich temperaturach, aby zmniejszyć ryzyko mechanicznego uszkodzenia izolacji lub powłoki.
Zgodnie z dostarczonymi informacjami technicznymi nie ma ograniczeń dotyczących różnicy wysokości układania w pionie. Planując trasy pionowe, należy wziąć pod uwagę sposób montażu, sposób mocowania i ciężar kabla.
|
Temperatura powietrza |
||||||||||||||||
|
Temperatura robocza (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Temperatura gleby |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Aluminiowy kabel zasilający niskiego napięcia XLPE może być używany do stałej dystrybucji niskiego napięcia w warsztatach fabrycznych, magazynach i innych budynkach przemysłowych. Typowe prowadzenie obejmuje korytka kablowe i systemy kablowe montowane na ścianie. Przy doborze średnicy przewodu należy wspólnie sprawdzić moc przyłączeniową, sposób montażu, temperaturę otoczenia i wymagany spadek napięcia.
W przypadku instalacji stałych na zewnątrz kabel można poprowadzić wzdłuż odpowiednich konstrukcji, słupów energetycznych lub innych systemów wsporczych, jeśli pozwala na to specyfikacja projektu. Powłoka zapewnia ochronę podczas normalnej ekspozycji na zewnątrz, natomiast podczas montażu należy uwzględnić długotrwałe nasłonecznienie, zmiany temperatury, wilgoć i obciążenia mechaniczne.
Rowy kablowe i tunele użyteczności publicznej zapewniają wspólne trasy dla stałych obwodów dystrybucji energii. Instalacja powinna umożliwiać odpowiednie odprowadzanie ciepła oraz zapewniać odpowiednie wsparcie i ochronę. W instalacjach zamkniętych lub zgrupowanych należy wziąć pod uwagę współczynniki korekcyjne natężenia prądu i rzeczywiste warunki otoczenia, zamiast bezpośrednio podawać prąd znamionowy w powietrzu.
Bezpośrednie zakopanie można rozważyć, jeśli konstrukcja kabla, warunki gruntowe i ochrona mechaniczna spełniają wymagania projektu. Przed instalacją należy sprawdzić głębokość zakopania, drenaż, obciążenie zewnętrzne i możliwość przyszłych wykopów. W przypadku gruntów korozyjnych lub miejsc narażonych na działanie znacznych sił mechanicznych mogą być wymagane środki ochronne.
Kabel można uwzględnić w stałej dystrybucji niskiego napięcia podczas renowacji wiejskich sieci energetycznych i podobnych prac związanych z infrastrukturą. Przewodniki aluminiowe zmniejszają wagę kabla, co może być przydatne tam, gdzie długie trasy kablowe wymagają znacznych prac związanych z transportem i instalacją. Rozmiar przewodu powinien być dostosowany do oczekiwanego obciążenia, długości trasy, wymagań dotyczących spadku napięcia i warunków instalacji.
Odp.: Napięcie znamionowe dla ogólnej dystrybucji energii niskiego napięcia wynosi 0,6/1 kV. W zależności od warunków konstrukcyjnych i projektowych metody instalacji mogą obejmować prowadzenie napowietrzne na zewnątrz, rowy kablowe i niektóre zastosowania bezpośrednio w ziemi. Przy zastosowaniu na zewnątrz należy uwzględnić nasłonecznienie, deszcz, temperaturę, ochronę mechaniczną i określone właściwości powłoki.
Odp.: W przypadku kabli jednożyłowych określone wymagania dotyczące zginania wynoszą \(20\times(d+D)\pm5\%\), natomiast wymagania dla kabli wielożyłowych wynoszą \(15\times(d+D)\pm5\%\). Jeśli temperatura otoczenia podczas układania spadnie poniżej 0℃, wymagane jest wstępne podgrzanie. Kabel nie powinien być zginany lub ciągnięty na siłę w niskich temperaturach, ponieważ PVC lub inne materiały polimerowe mogą stać się mniej elastyczne.
Odp.: Dołączona tabela techniczna obejmuje przekroje nominalne od 1,5 mm² do 1000 mm². Dostępność zależy od wymaganej specyfikacji i harmonogramu produkcji. W przypadku zamówień projektowych można omówić wymagania dotyczące cięcia na długość i oznakowania kabli, a ilość, rozmiar przewodu i wymagany termin dostawy zostaną potwierdzone przed produkcją.
Odp.: Aluminium ma mniejszą gęstość niż miedź, co zmniejsza wagę kabla i ułatwia transport i obsługę wielu instalacji. Materiał przewodnika ma również niższy koszt w wielu zastosowaniach. Jednakże przy wyborze przewodnika nie należy kierować się wyłącznie ceną materiału; należy sprawdzić obciążalność prądową, spadek napięcia, długość trasy, sposób podłączenia i warunki instalacji.
Odp.: Odpowiednie zapisy z inspekcji fabrycznej i dokumenty z testów elektrycznych mogą zostać dostarczone zgodnie ze specyfikacją produktu i wymaganiami zamówienia. Dokumentację w języku angielskim można przygotować, jeśli jest to wymagane do przeglądu projektu zagranicznego lub dokumentacji celnej. Dokładne certyfikaty, raporty z testów i format dokumentu powinny zostać potwierdzone zgodnie z rynkiem docelowym i wymogami akceptacji projektu.
Odp.: Zakopywanie bezpośrednio w ziemi powinno odbywać się tylko wtedy, gdy konstrukcja kabla i warunki terenowe spełniają obowiązujące wymagania. Tulejki ochronne lub przewody ochronne można rozważyć tam, gdzie kabel jest narażony na silną korozję gleby, wysoką wilgotność, obciążenie pojazdu, prace wykopaliskowe lub inne zagrożenia mechaniczne. W planie instalacji należy również uwzględnić odpowiednią głębokość zakopania i drenaż.
Odp.: Czas realizacji zależy od przekroju przewodu, konstrukcji kabla, wielkości zamówienia, możliwości produkcyjnych, wymagań dotyczących opakowania i dokumentacji. Standardowe specyfikacje mogą obejmować krótsze harmonogramy produkcji, jeśli dostępne są materiały i wydajność. Zamówienia niestandardowe lub zamówienia wielkoseryjne należy z wyprzedzeniem potwierdzić w fabryce, aby można było skoordynować produkcję i wysyłkę z harmonogramem projektu.
Odp.: Dopuszczalne zmiany prądu w zależności od temperatury otoczenia, ponieważ warunki rozpraszania ciepła zmieniają się wraz ze wzrostem lub spadkiem temperatury otoczenia. Dlatego przy wyborze rozmiaru przewodu i metody instalacji należy uwzględnić współczynniki korygujące podane w tabeli technicznej. Grupowanie kabli, wentylacja, temperatura gleby i warunki zakopania mogą również mieć wpływ na rzeczywisty dopuszczalny prąd.
W przypadku zapytań projektowych należy podać wymagane napięcie, przekrój przewodu, długość kabla, sposób montażu, warunki otoczenia i ilość, aby można było potwierdzić odpowiednią specyfikację i dokumenty techniczne.
