Qiancheng Drut płaski w izolacji PVC z aluminiumjest przeznaczony do dystrybucji energii niskiego napięcia, gdzie ważne jest praktyczne prowadzenie, mniejsza masa przewodu, wydajność instalacji i niezawodna izolacja. Dzięki płaskiej konstrukcji, przewodnikowi z aluminium o wysokiej czystości i dwuwarstwowej ochronie z PCW zapewnia praktyczną opcję okablowania do zastosowań cywilnych i lekkiego przemysłu.
Wybór odpowiedniego przewodu elektrycznego wymaga czegoś więcej niż tylko porównania materiałów przewodnika. Przestrzeń instalacyjna, napięcie znamionowe, ochrona mechaniczna, waga kabla, temperatura pracy i warunki stosowania wpływają na długoterminową wydajność okablowania. Płaski drut aluminiowy w izolacji PVC łączy w sobie lekki aluminiowy przewodnik z izolacją PVC i płaską konfigurację kabla, dzięki czemu jest szczególnie przydatny tam, gdzie przestrzeń na okablowanie jest ograniczona lub wymagane są duże ilości kabli niskiego napięcia.
Spis treści
Co to jest drut płaski z izolacją aluminiową i PVC?
Jakie są kluczowe specyfikacje?
Gdzie można zastosować drut płaski z izolacją aluminiową i PVC?
Jak wybrać odpowiedni drut płaski?
Porównanie specyfikacji drutu płaskiego z aluminium i PCV
Co należy wziąć pod uwagę podczas instalacji?
Dlaczego warto wybrać drut płaski z izolacją aluminiową Qiancheng z PVC?
Co to jest drut płaski z izolacją aluminiową i PVC?

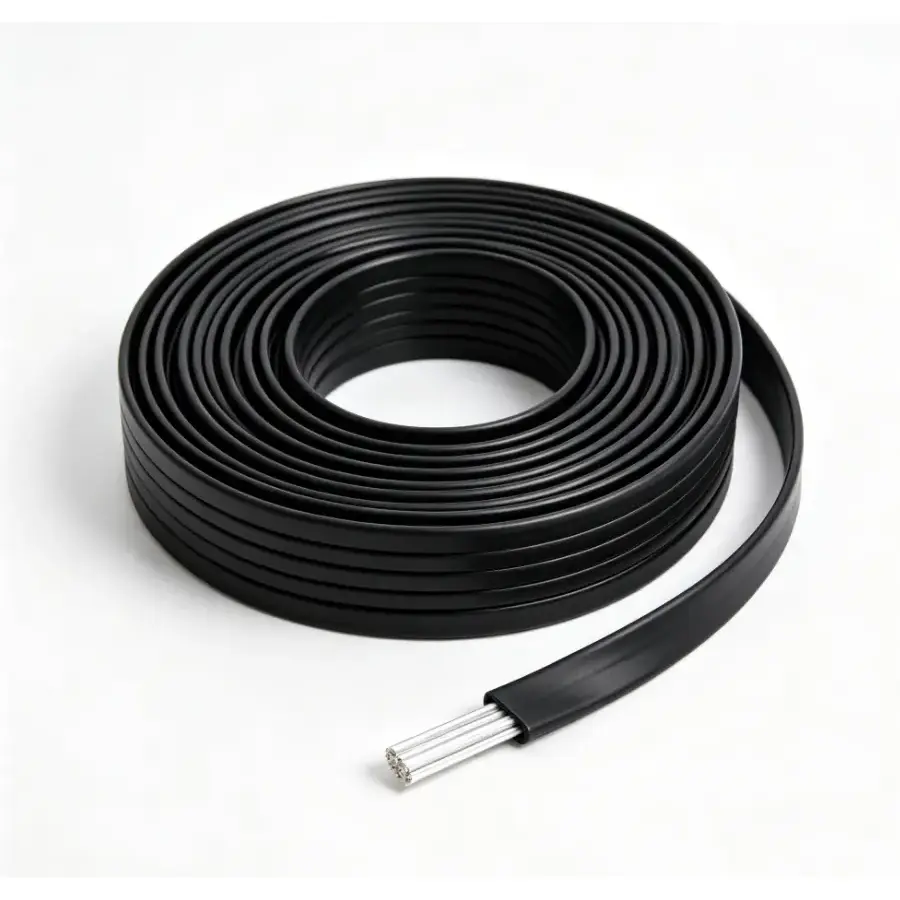

Drut płaski z izolacją aluminiową z PVC to kabel elektryczny niskiego napięcia, który łączy w sobie aluminiowy przewodnik z izolacją PVC i zewnętrzną osłoną z PVC. W przeciwieństwie do konwencjonalnych kabli okrągłych, ich żyły są ułożone płasko, co ułatwia prowadzenie w ograniczonych obszarach instalacyjnych.
Produkt firmy Qiancheng jest oznaczony jako model BLVVB i wykorzystuje przewodnik aluminiowy o wysokiej czystości. W zależności od wymaganej specyfikacji, przewód może być wykonany jako pojedynczy, lity przewód aluminiowy lub skręcony przewód aluminiowy. Produkt jest dostępny w 2- lub 3-żyłowych układach płaskich, o przekrojach przewodów od 2,5 mm² do 10 mm².
Izolacja i osłona z PVC zapewniają izolację elektryczną i podstawową ochronę przed normalną wilgocią, ścieraniem i narażeniem na czynniki środowiskowe w określonych warunkach pracy. Dzięki temu kabel nadaje się do różnych lekkich zastosowań w dystrybucji zasilania niskiego napięcia.
Nabywcy oceniający alternatywy mogą również rozważyć płaski drut miedziany w izolacji PVC, gdy priorytetem jest wyższa przewodność elektryczna.
Jakie są kluczowe specyfikacje?
Przed wyborem kabla należy zawsze sprawdzić specyfikacje techniczne, ponieważ rozmiar przewodu, napięcie znamionowe, metoda instalacji i warunki środowiskowe bezpośrednio wpływają na przydatność zastosowania.
| Parametr | Specyfikacja | Znaczenie praktyczne |
|---|---|---|
| Model produktu | BLVVB | Identyfikuje konfigurację przewodów płaskich w izolacji PVC z aluminium |
| Materiał przewodnika | Wysokiej czystości aluminium | Zapewnia lekkie rozwiązanie przewodnika do okablowania niskiego napięcia |
| Przekrój przewodu | 2,5 mm²–10 mm² | Umożliwia wybór zgodnie z obciążeniem projektu i wymaganiami instalacyjnymi |
| Podstawowy układ | 2–3 rdzenie | Nadaje się do typowych konfiguracji dystrybucji zasilania niskiego napięcia |
| Izolacja | PCV | Zapewnia izolację elektryczną wokół przewodnika |
| Osłona | Płaska osłona z PCV | Zapewnia dodatkową ochronę mechaniczną i środowiskową |
| Napięcie znamionowe | 300/500 V | Zaprojektowane do określonych zastosowań niskonapięciowych |
| Rezystancja izolacji | ≥5MΩ·km przy 20°C | Wskazuje wydajność izolacji w określonych warunkach testowych |
| Wytrzymać napięcie | 2kV przez 5 minut | Obsługuje weryfikację izolacji elektrycznej podczas testowania |
| Temperatura pracy | -15°C do 70°C | Określa określony zakres temperatur pracy |
Rzeczywisty wybór kabla powinien zawsze opierać się na obowiązującej specyfikacji technicznej, lokalnych wymaganiach elektrycznych, środowisku instalacji i oczekiwanym obciążeniu elektrycznym.
Jakie są główne zalety?
1. Płaska konstrukcja zajmująca mało miejsca
Płaski profil pozwala na umieszczenie kabla bliżej powierzchni montażowych niż w przypadku wielu konwencjonalnych kabli okrągłych. Może to być przydatne w przypadku ukrytego okablowania ściennego, wnęk sufitowych, wąskich rowków i szczelin sprzętowych, gdzie przestrzeń instalacyjna jest ograniczona.
2. Niższa waga przewodu
Aluminium ma mniejszą gęstość niż miedź. Dlatego przewodnik aluminiowy może zmniejszyć całkowitą masę przewodu w porównaniu z przewodnikiem miedzianym o porównywalnym zastosowaniu. Cecha ta staje się szczególnie przydatna w przypadku projektów obejmujących długie trasy kablowe, duże ilości lub transport na znaczne odległości.
3. Praktyczna ochrona PCV
Połączenie izolacji PVC i powłoki PVC tworzy warstwową strukturę ochronną wokół aluminiowego przewodu. W określonych warunkach pracy struktura ta pomaga chronić przed zwykłą wilgocią, ścieraniem i narażeniem na czynniki środowiskowe.
4. Łatwiejsze wyznaczanie tras w ograniczonych przestrzeniach
Płaska konstrukcja może uprościć pozycjonowanie kabli w miejscach o ograniczonej przestrzeni. Instalatorom może być łatwiej zorganizować okablowanie w przestrzeniach sufitowych, rowkach w ścianach, szczelinach sprzętowych i innych wąskich obszarach.
5. Ekonomiczny wybór materiałów
W projektach, w których ważna jest waga przewodu i ekonomika materiału, aluminium może stanowić praktyczną alternatywę dla miedzi. Aluminium ma jednak niższą przewodność elektryczną niż miedź, dlatego przekrój przewodu należy dobrać odpowiednio do wymaganego obciążenia elektrycznego i warunków instalacji.
Gdzie można zastosować drut płaski z izolacją aluminiową i PVC?
Drut płaski z izolacją aluminiową i PVC jest przeznaczony przede wszystkim do lekkich zastosowań w dystrybucji energii niskiego napięcia. Płaska konstrukcja i aluminiowy przewodnik sprawiają, że jest on szczególnie praktyczny w projektach, w których ważna jest przestrzeń instalacyjna i waga kabla.
- Okablowanie mieszkalne:Nadaje się do niektórych ukrytych zastosowań w okablowaniu ściennym i sufitowym, gdy konstrukcja elektryczna dopuszcza przewody aluminiowe.
- Remont domu:Jego płaski profil może uprościć prowadzenie podczas projektów wymiany i renowacji starych obwodów.
- Sklepowy rozdział mocy:Może być stosowany do odpowiedniej dystrybucji niskiego napięcia w przestrzeniach komercyjnych.
- Małe warsztaty:Nadaje się do wybranych zastosowań związanych z dystrybucją mocy.
- Sprzęt mechaniczny:Może zapewnić zewnętrzne zasilanie niskonapięciowe, jeśli specyfikacja kabla odpowiada wymaganiom sprzętu.
- Tymczasowe okablowanie warsztatowe:Jego lekka konstrukcja może być wygodna w przypadku odpowiednich tymczasowych instalacji niskiego napięcia.
- Magazyny:Może obsługiwać wybrane wymagania dotyczące oświetlenia i dystrybucji mocy.
- Obiekty rolnicze:Może być stosowany w szklarniach i innych projektach związanych z zasilaniem rolnictwa, jeśli warunki środowiskowe zostaną odpowiednio ocenione.
- Obiekty wspomagające fotowoltaikę:Można je uwzględnić w odpowiednich zastosowaniach z okablowaniem pomocniczym niskiego napięcia.
W przypadku instalacji zewnętrznych narażonych na długotrwałe działanie światła słonecznego i deszczu należy rozważyć dodatkową ochronę lub rozwiązanie kablowe odporne na warunki atmosferyczne, zamiast zakładać, że standardowa konstrukcja z PVC jest odpowiednia dla każdych warunków zewnętrznych.
Jak wybrać odpowiedni drut płaski?
Wybór kabla należy rozpocząć od rzeczywistych wymagań elektrycznych i instalacyjnych, a nie po prostu wybrać najtańszą opcję. Kupujący mogą ocenić następujące czynniki:
- Określ zapotrzebowanie na napięcie.Upewnij się, że napięcie znamionowe kabla jest odpowiednie dla planowanego obwodu.
- Oblicz oczekiwane obciążenie elektryczne.Przekrój przewodu należy dobrać zgodnie z obowiązującymi wymaganiami i obowiązującymi normami elektrycznymi.
- Oceń warunki instalacji.Należy rozważyć, czy kabel będzie ukryty, odsłonięty, poprowadzony przez wąską szczelinę lub zainstalowany w pobliżu sprzętu.
- Sprawdź zakres temperatur.Potwierdź, że oczekiwana temperatura otoczenia i pracy mieści się w określonym zakresie kabli.
- Rozważ narażenie środowiska.Należy ocenić wilgotność, światło słoneczne, chemikalia, ścieranie i naprężenia mechaniczne.
- Wybierz odpowiednią konfigurację rdzenia.Liczba rdzeni powinna odpowiadać projektowi obwodu.
- Potwierdź długość kabla i wymagania dotyczące opakowania.W przypadku dużych projektów odpowiednie długości rolek i opakowanie eksportowe mogą poprawić wydajność obsługi i transportu.
Jeżeli projekt przewiduje specjalne warunki montażu, zaleca się podanie dostawcy przed złożeniem zamówienia informacji takich jak napięcie, przekrój przewodu, numer żyły, zastosowanie, wymagana długość i przewidywana ilość.
Porównanie specyfikacji drutu płaskiego z aluminium i PCV
| Czynnik wyboru | Drut płaski z aluminium i PCV | Dlaczego to ma znaczenie |
|---|---|---|
| Dyrygent | Wysokiej czystości aluminium | Zmniejsza wagę przewodnika i może zapewnić korzyści w zakresie kosztów materiałowych |
| Kształt kabla | Płaski | Pomaga uprościć routing w ograniczonych przestrzeniach instalacyjnych |
| Izolacja | PCV | Zapewnia izolację elektryczną |
| Osłona | PCV | Dodaje ochronę przed zwykłym narażeniem środowiskowym |
| Podstawowe opcje | 2–3 rdzenie | Obsługuje różne konfiguracje okablowania niskiego napięcia |
| Przekrój | 2,5 mm²–10 mm² | Umożliwia wybór w oparciu o wymagania elektryczne |
| Napięcie znamionowe | 300/500 V | Określa zamierzony zakres zastosowań niskonapięciowych |
| Temperatura | -15°C do 70°C | Pomaga określić przydatność w różnych środowiskach |
Co należy wziąć pod uwagę podczas instalacji?
Nawet prawidłowo wyprodukowany kabel może działać słabo, jeśli zostanie nieprawidłowo wybrany lub zainstalowany. W przypadku płaskiego drutu aluminiowego w izolacji PVC profesjonalne praktyki instalacyjne powinny obejmować:
- Należy zastosować przekrój przewodu odpowiedni do oczekiwanego prądu.
- Postępuj zgodnie z obowiązującymi krajowymi i lokalnymi normami dotyczącymi instalacji elektrycznych.
- Podczas montażu należy unikać nadmiernego zginania i uszkodzeń mechanicznych.
- Chroń kabel przed ostrymi krawędziami i silnym ścieraniem.
- Należy stosować odpowiednie końcówki i metody połączeń przeznaczone dla przewodów aluminiowych.
- Sprawdź dokładnie połączenia, ponieważ aluminium i miedź mają różne właściwości elektryczne i mechaniczne.
- W przypadku zastosowań zewnętrznych należy ocenić narażenie na promieniowanie UV, deszcz, zmiany temperatury i ochronę mechaniczną.
- Należy zachować warunki instalacji w zakresie roboczym określonym przez producenta.
Praktyki te pomagają zachować integralność izolacji i zapewniają stabilną transmisję mocy w zamierzonych warunkach pracy kabla.
Często zadawane pytania
1. Do czego służy głównie drut płaski z izolacją aluminiową i PVC?
Przeznaczony jest głównie do odpowiednich zastosowań w dystrybucji zasilania niskiego napięcia w środowiskach mieszkalnych, komercyjnych, rolniczych, warsztatowych i przemyśle lekkim. Jego płaska konstrukcja jest szczególnie przydatna tam, gdzie ważne jest zorganizowane prowadzenie i ograniczona przestrzeń instalacyjna.
2. Jakie rozmiary przewodów są dostępne?
Przywołana specyfikacja Qiancheng obejmuje przekroje przewodów od 2,5 mm² do 10 mm², z 2-żyłowymi i 3-żyłowymi układami płaskimi dostępnymi dla różnych wymagań dotyczących okablowania.
3. Czy aluminium jest lepsze od miedzi w każdym zastosowaniu okablowania?
Nie. Aluminium i miedź mają różną przewodność elektryczną, wagę, charakterystykę połączenia i koszt materiałów. Aluminium może być korzystne, gdy priorytetem jest mniejsza masa przewodnika i ekonomika materiału, natomiast miedź może być preferowana, gdy wymagana jest wyższa przewodność. Właściwy wybór zależy od projektu elektrycznego.
4. Czy kabel można dostosować?
Qiancheng obsługuje zaopatrzenie oparte na specyfikacji i niestandardowe wymagania. Kupujący mogą omówić z dostawcą przekrój przewodu, długość kabla, konfigurację rdzenia, wymagania dotyczące zastosowania i wielkość zamówienia.
5. Czy można go używać na zewnątrz?
Można to rozważyć w przypadku odpowiednich zastosowań zewnętrznych, gdy warunki środowiskowe mieszczą się w zakresie możliwości produktu. W przypadku długotrwałego narażenia na działanie promieni słonecznych i deszczu może być konieczne zastosowanie dodatkowego przewodu, zabezpieczenia lub konstrukcji kabla odpornej na warunki atmosferyczne.
6. Jak kabel jest pakowany do transportu?
Drut nawinięty jest na szpulę i zabezpieczony folią do pakowania eksportowego. Takie podejście do pakowania pomaga chronić gotowe zwoje kabla podczas przenoszenia, załadunku i transportu.
Dlaczego warto wybrać drut płaski z izolacją aluminiową Qiancheng z PVC?
Dla nabywców poszukujących praktycznego rozwiązania w zakresie dystrybucji energii niskiego napięcia, drut płaski Qiancheng z izolacją aluminiową i PVC łączy w sobie przewodnik aluminiowy o wysokiej czystości, izolację z PVC, osłonę z PVC i zajmującą mało miejsca płaską konstrukcję. Jego specyfikacje pokrywają typowe wymagania dotyczące niskiego napięcia, a lekka konstrukcja może być korzystna w projektach obejmujących rozległe prowadzenie i transport kabli.
Qiancheng obsługuje zaopatrzenie oparte na specyfikacji, zamówienia masowe i niestandardowe wymagania. Kupujący mogą dostarczyć żądany materiał przewodnika, przekrój poprzeczny, numer rdzenia, napięcie znamionowe, zastosowanie, długość kabla i ilość, aby pomóc w określeniu odpowiedniej konfiguracji.
Jeśli zaopatrujesz się w płaski drut aluminiowy do okablowania mieszkaniowego, dystrybucji w warsztatach, obiektów rolniczych, zasilania sprzętu lub innych projektów niskonapięciowych, dowiedz się więcej o przewodzie płaskim Qiancheng z izolacją aluminiową i PVC i omów wymagania projektu z producentem. W przypadku specyfikacji, dostosowywania, zakupów hurtowych i wsparcia ofertowego,skontaktuj się z namize szczegółami aplikacji i wymaganymi parametrami kabla.
