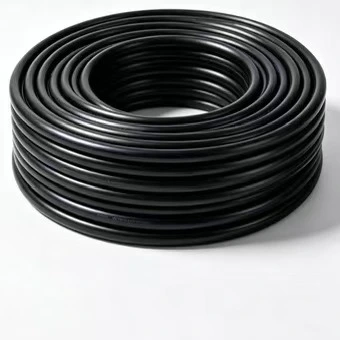

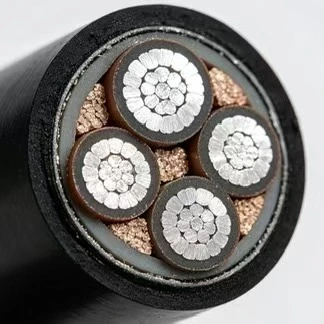

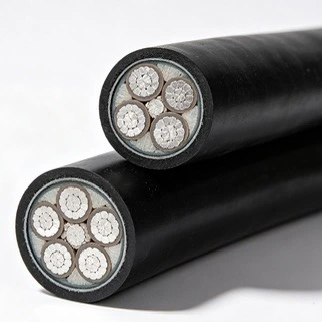

Kabel zasilający niskiego napięcia Qiancheng Aluminium XLPE LSZH ma konstrukcję odporną na ciepło i wilgoć, zapewniającą niezawodne przenoszenie mocy. Jest ognioodporny, niskodymowy i nietoksyczny, a podczas pożaru nie wytwarza żrących oparów. Lekka konstrukcja zmniejsza koszty projektu. Nadaje się do scenariuszy dystrybucji energii o wysokich wymaganiach w zakresie bezpieczeństwa pożarowego i ochrony środowiska, takich jak budynki użyteczności publicznej, transport kolejowy i przestrzenie podziemne.
|
Nominalna powierzchnia przekroju przewodu (mm²) |
Grubość izolacji (mm) |
Grubość osłony (mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Rezystancja DC przewodu Al (Ω/km) |
Napięcie testowe (kV/5min) |
Natężenie prądu Al w powietrzu (A) |
Obciążalność-Al w glebie zakopanej bezpośrednio (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kabel zasilający niskiego napięcia Qiancheng Aluminium XLPE LSZH wykorzystuje surowce bezhalogenowe. Zapewnia wysoką przepuszczalność dymu podczas spalania bez toksycznych gazów korozyjnych, ułatwiając ewakuację personelu. Spełnia wysokiej jakości specyfikacje bezpieczeństwa pożarowego dla transportu kolejowego, szpitali itp., a dowodem potwierdzającym jest bogata dokumentacja akceptacji zagranicznych projektów budownictwa publicznego.
W porównaniu z kablami z rdzeniem miedzianym o tej samej specyfikacji, ciężar własny jest zmniejszony o ok. 30%, obniżając koszty surowca, transportu morskiego i ręcznego układania. Wykazuje niezwykłe zalety w przypadku projektów dalekobieżnych miejskich linii miejskich. W odróżnieniu od gorszych kabli aluminiowych dostępnych na rynku, w tym produkcie zastosowano zupełnie nowy pręt aluminiowy o wysokiej czystości, co pozwala uniknąć nadmiernego oporu i ryzyka przegrzania spowodowanego przez zanieczyszczone aluminium pochodzące z recyklingu.
Izolacja XLPE pozwala na długoterminową temperaturę pracy 90 ℃. Charakteryzuje się odpornością na starzenie, kwaso-zasadową i wilgocią. Jest odporny na pękanie i starzenie się podczas długotrwałego układania na zewnątrz lub w rowach kablowych, osiągając lepsze wyniki niż kable w izolacji PVC i zmniejszając koszty konserwacji i wymiany na późniejszych etapach.
Dla każdej partii kabla zasilającego niskiego napięcia Qiancheng Aluminium XLPE LSZH archiwa testów, w tym test spalania, test wytrzymywania napięcia i test rezystancji, są przechowywane przez 5 lat. Obsługiwany jest ponowny test pobierania próbek na miejscu u klienta. Posiadamy laboratorium akredytowane przez CNAS; wszystkie testy są przeprowadzane wewnętrznie, bez outsourcingu.
Konstrukcja bezhalogenowa i pozbawiona metali ciężkich. Podczas pożaru wytwarzana jest tylko niewielka ilość lekkiego dymu bez wysoce toksycznego, żrącego gazu, co zapewnia widoczność podczas ewakuacji z miejsca pożaru i zmniejsza ryzyko uduszenia i zatrucia. Jest środkiem zmniejszającym palność, co ogranicza ciągłe rozprzestrzenianie się płomienia wzdłuż kabli i zapobiega szybkiej eskalacji pożaru.
Stabilna rezystywność przewodnika aluminiowego o wysokiej czystości z rezystancją 20 ℃ DC zgodną z normami. Wzrost temperatury można kontrolować podczas długotrwałej pracy. Izolacja XLPE o jednakowej grubości przechodzi testy wytrzymałości na napięcie o częstotliwości sieciowej dla wszystkich gotowych kabli. Wydajność izolacji pozostaje stabilna w złożonych środowiskach, takich jak wilgotne rowy kablowe i podziemne tunele użyteczności publicznej, zmniejszając ryzyko upływu prądu i zwarcia. Rzeczywiste pomiary z wielu zagranicznych projektów komunalnych pokazują znacznie niższy wskaźnik awaryjności niż w przypadku kabli niestandardowych.
Elastyczna i odporna na zużycie osłona jest odporna na uszkodzenia spowodowane przeciąganiem i zginaniem podczas budowy, aby zmniejszyć ryzyko porażenia prądem. Surowce nie zawierają szkodliwych substancji halogenowych i nie mają ostrego zapachu do montażu w pomieszczeniach zamkniętych, zapewniając długotrwałe bezpieczne zasilanie w gęsto zaludnionych obiektach.
Dystrybucja energii niskiego napięcia dla tuneli metra, peronów kolei miejskiej i przejść podziemnych.
Obwody rozdziału mocy dla oddziałów i obszarów ratunkowych w szpitalach i zakładach opieki zdrowotnej.
Bezpieczeństwo przeciwpożarowe i ogólna dystrybucja energii dla centrów wystawowych, wieżowców biurowych, szkół i centrów handlowych.
Kompleksowe projekty tuneli użytkowych, garaży podziemnych i cywilnej obrony przeciwlotniczej.
Zewnętrzne, lekkie, ekologiczne linie elektroenergetyczne dla nowych dzielnic miejskich i parków przemysłowych.
Minimalna temperatura otoczenia podczas układania nie powinna być niższa niż 0℃. Podczas budowy w niskich temperaturach zaleca się wstępne podgrzewanie kabli, aby zapobiec kruchemu pękaniu powłoki.
Minimalny promień zgięcia ≥ 15-krotność zewnętrznej średnicy kabla. Trzymaj się z dala od ostrych krawędzi i narożników, aby uniknąć zarysowania warstwy izolacyjnej.
Nadaje się do prowadzenia wewnętrznych korytek kablowych, instalacji napowietrznych na zewnątrz i układania rowów kablowych. Zabronione jest długotrwałe zanurzanie w wodzie.
Do połączeń przewodów aluminiowych należy zastosować specjalne końcówki aluminiowe, wraz z odpowiednimi akcesoriami przeciwpożarowymi do złączy.
Aby wydłużyć żywotność kabla, należy trzymać okablowanie z dala od źródeł ciepła o wysokiej temperaturze, o ile to możliwe.

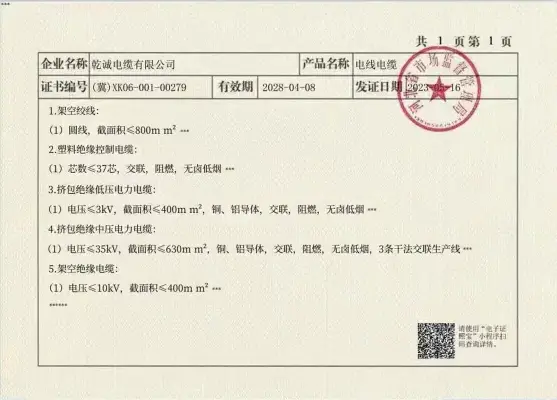

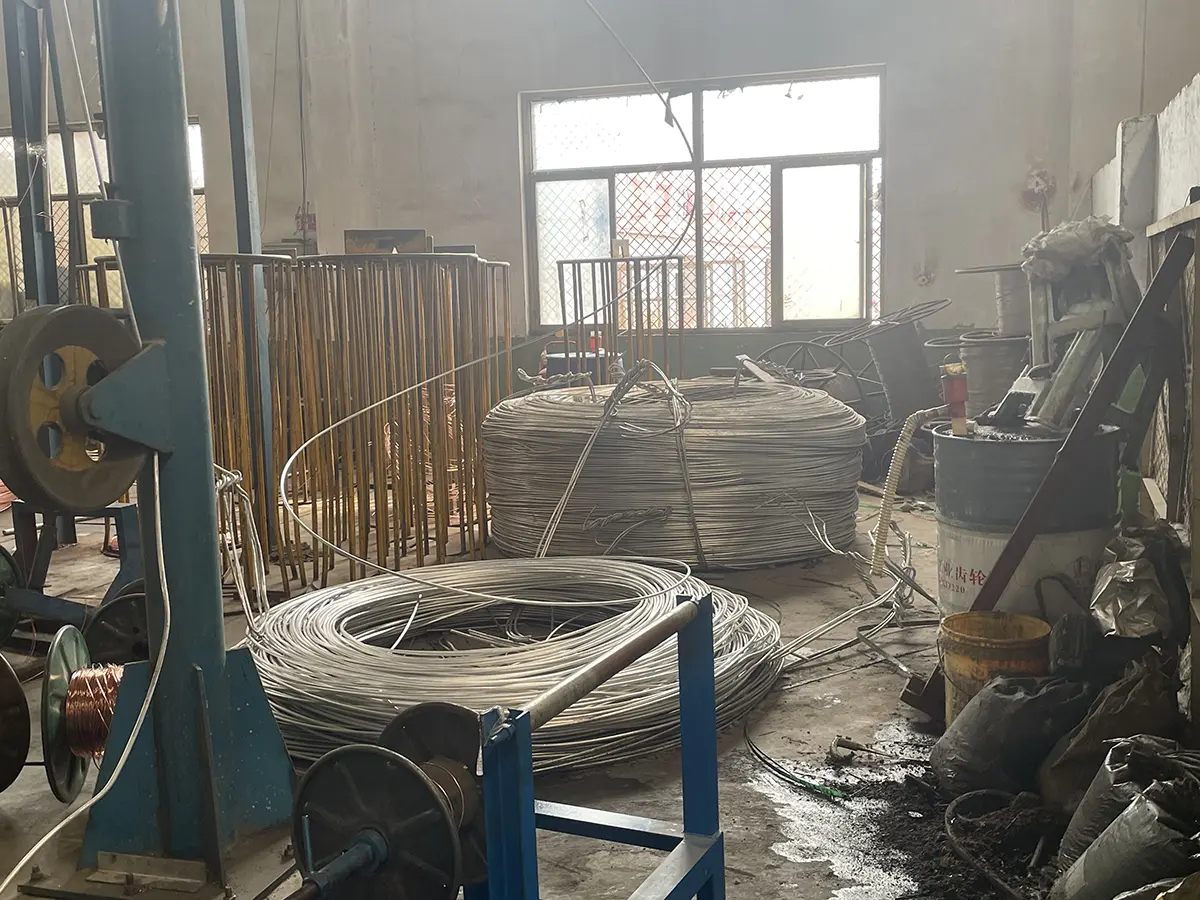

Qiancheng jest producentem kabli fizycznych na dużą skalę. Informacje o terenie fabryki, liniach produkcyjnych i laboratoriach badawczych są weryfikowalne. Zrealizowaliśmy wiele zagranicznych projektów infrastrukturalnych. Kabel zasilający niskiego napięcia Qiancheng Aluminium XLPE LSZH umożliwia cięcie długości i niestandardowe oznaczanie kabli. Dostępne są kompletne zestawy chińsko-angielskich certyfikatów testowych, które ułatwiają akceptację projektu i odprawę celną.
Odp.: Ten produkt spełnia wysokie wymagania bezpieczeństwa przeciwpożarowego dla transportu kolejowego. Mamy przypadki akceptacji wielu zagranicznych projektów z zakresu budownictwa publicznego w zakresie transportu kolejowego. Dostarczane są kompletne dokumenty testowe i obsługiwane są ponowne testy stron trzecich, aby ułatwić płynną akceptację projektu.
Odp.: Aluminiowy rdzeń charakteryzuje się mniejszą wagą i niższymi kosztami materiałów, transportu morskiego i układania, co nadaje się do dalekobieżnych linii miejskich. Jednak jego obciążalność prądowa jest gorsza niż w przypadku rdzenia miedzianego. W przypadku wysokoprądowych pętli krótkodystansowych preferowane są warianty z rdzeniem miedzianym.
Odp.: Nie zaleca się bezpośredniego stosowania zwykłych miedzianych zacisków. Do połączeń przewodów aluminiowych należy używać specjalnych zacisków aluminiowych, a na złączach należy instalować akcesoria przeciwpożarowe, aby uniknąć awarii związanych z przegrzaniem spowodowanych słabym stykiem.
Odp.: Izolacja XLPE jest odporna na wilgoć i kwasy i zasady. Wszystkie gotowe kable przechodzą testy wytrzymałości na napięcie o częstotliwości sieciowej i zapewniają stabilną izolację w warunkach tunelu energetycznego. Niemniej jednak długoterminowe zanurzanie w wodzie jest surowo zabronione; w przeciwnym razie starzenie się powłoki będzie nadal przyspieszane.
Odp.: Temperatura otoczenia podczas układania nie powinna spaść poniżej 0 ℃. Wstępnie podgrzej kable w warunkach pracy w niskiej temperaturze. Zabrania się silnego ciągnięcia i zginania, aby zapobiec kruchemu pękaniu powłoki w niskiej temperaturze.
Odp.: Trzymaj przewody z dala od ostrych krawędzi komponentów, aby zapobiec zarysowaniu powłoki i izolacji. W międzyczasie trzymaj kable z dala od źródeł ciepła o wysokiej temperaturze, aby przedłużyć ich żywotność.
