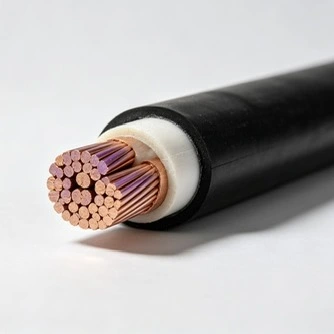

Kable elektroenergetyczne średniego napięcia służą do przesyłu i dystrybucji energii w sieciach średniego napięcia, w tym w sieciach elektroenergetycznych, obiektach przemysłowych i instalacjach OZE. Qiancheng dostarcza kable w izolacji XLPE6/10kVI12/20kVznamionowych, z przewodnikami miedzianymi lub aluminiowymi oraz różnymi konfiguracjami rdzenia i pancerza.
Typowy kabel średniego napięcia składa się z przewodu, ekranu przewodu, izolacji XLPE i ekranu izolacyjnego. Ekrany półprzewodnikowe pomagają kontrolować pole elektryczne wokół izolacji, podczas gdy warstwa XLPE zapewnia główną izolację elektryczną. Tam, gdzie wymagana jest dodatkowa ochrona mechaniczna, można dodać taśmę stalową lub zbroję z drutu stalowego.
Dostępne są przewody miedziane i aluminiowe spełniające różne wymagania elektryczne i instalacyjne. Miedź zapewnia wyższą przewodność elektryczną, podczas gdy aluminium zapewnia mniejszą masę przewodnika i może być odpowiednie tam, gdzie ważny jest ciężar kabla i koszt materiału.
| Nazwa produktu | Dostępne specyfikacje | Wartości napięcia | Konfiguracje |
|---|---|---|---|
| Kabel zasilający średniego napięcia | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800mm² | 6/10 kV, 12/20 kV | Jednożyłowy, 3-żyłowy, opancerzony taśmą stalową, opancerzony drutem stalowym, nieopancerzony, przewód miedziano-aluminiowy |
Przewód wykonany jest z skrętki miedzianej lub aluminiowej i jest pokryty ekranem przewodu, izolacją XLPE i ekranem izolacyjnym. Ta ekranowana konstrukcja pomaga kontrolować pole elektryczne wokół izolacji i zapewnia izolację elektryczną wymaganą do pracy przy średnim napięciu.
W przypadku odpowiednich konstrukcji kabli XLPE temperatura robocza przewodu może sięgać do 90°C w normalnych warunkach pracy, przy dopuszczalnej temperaturze przewodu zwarciowego do 250°C przez określony czas zwarcia.
Kabel może być dostarczony ze zbroją lub bez. Taśma stalowa i drut stalowy zapewniają różne poziomy ochrony mechanicznej i są dobierane w zależności od projektu kabla i wymagań instalacyjnych.
Kable średniego napięcia służą do łączenia podstacji, urządzeń dystrybucyjnych i odbiorników elektrycznych w systemach średniego napięcia. Typowe zastosowania obejmują:
Konstrukcja kabla powinna odpowiadać warunkom mechanicznym i środowiskowym panującym w miejscu instalacji. Kable nieopancerzone można stosować tam, gdzie system instalacyjny zapewnia wystarczającą ochronę mechaniczną, np. odpowiednie korytka kablowe lub kanały kablowe. Konstrukcje pancerne stosuje się tam, gdzie kabel narażony jest na większe obciążenia mechaniczne lub wymaga dodatkowego zabezpieczenia.
W przypadku instalacji podziemnych, zakopanych bezpośrednio w ziemi, w tunelach i w korytkach przy wyborze kabla należy wziąć pod uwagę promień zgięcia, rozstaw kabli, temperaturę otoczenia, warunki termiczne i obciążenia mechaniczne. Wymagany typ pancerza zależy od metody montażu i dostępnego poziomu ochrony zewnętrznej.
Obowiązująca norma zależy od konstrukcji kabla, napięcia znamionowego, rynku docelowego i wymagań projektu. Odpowiednie normy dotyczące zakresu kabli średniego napięcia obejmują:
| Produkt | Obowiązujące standardy |
|---|---|
| Kable elektroenergetyczne średniego napięcia | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Jeżeli projekt wymaga określonej normy krajowej lub międzynarodowej, przed produkcją należy potwierdzić konstrukcję kabla i odpowiednie wymagania testowe.
Gotowe kable średniego napięcia poddawane są kontroli wymiarowej i elektrycznej zgodnie z obowiązującymi wymaganiami produktu. Firma Qiancheng przeprowadza kontrolę wymiarową, testy wyładowań niezupełnych i testy napięcia wytrzymywanego o częstotliwości sieciowej dla odpowiednich produktów przed wysyłką.
Badanie wyładowań niezupełnych służy do sprawdzania systemu izolacji pod kątem zlokalizowanych wyładowań elektrycznych, natomiast badanie wytrzymywania częstotliwości sieciowej weryfikuje izolację pod określonym napięciem testowym. Metoda badania i wymagania akceptacyjne zależą od obowiązującej normy kablowej i specyfikacji produktu.
Certyfikat CE i odpowiednie raporty z testów od wykwalifikowanych organizacji testujących mogą być dostarczone dla odpowiednich produktów zgodnie z wymaganiami projektu lub rynku.
Wybór kabla powinien opierać się na systemie elektrycznym i warunkach instalacji, a nie samym napięciu znamionowym. Do głównych czynników zalicza się napięcie znamionowe, materiał przewodu, przekrój przewodu, konfigurację rdzenia, prąd obciążenia, wymagania dotyczące zwarć, metodę instalacji i warunki środowiskowe.
Miedź lub aluminium należy wybrać zgodnie z wymaganiami elektrycznymi, wagą kabla i kosztem projektu. Należy sprawdzić przekrój przewodu pod kątem obciążalności prądowej, dopuszczalnego spadku napięcia i warunków montażu. W przypadku zastosowań pod ziemią lub bezpośrednio zakopanych należy również wziąć pod uwagę warunki termiczne i ochronę mechaniczną.
Konstrukcję opancerzoną lub nieopancerzoną należy dobierać w zależności od poziomu ochrony mechanicznej wymaganej w miejscu montażu. Ostateczną specyfikację należy również sprawdzić przed rozpoczęciem produkcji pod kątem obowiązującej normy krajowej lub międzynarodowej.
Kable średniego napięcia w izolacji XLPE mogą zapewnić długoterminową pracę, jeśli zostaną prawidłowo wybrane, zainstalowane i obsługiwane w ramach określonych ograniczeń elektrycznych i środowiskowych. Przy odpowiednich warunkach układania i dopuszczalnych obciążeniach eksploatacyjnych można osiągnąć żywotność około 40–50 lat. Rzeczywista żywotność zależy od temperatury roboczej, profilu obciążenia, środowiska instalacji, wilgoci, naprężeń mechanicznych i jakości instalacji.
Qianchengzapewnia 15-letnią gwarancję jakości przy normalnym użytkowaniu zgodnie z obowiązującymi warunkami produktu i instalacji.
