Izolowany kabel zasilający 21/35 kV XLPE

Izolowany kabel elektroenergetyczny XLPE 21/35 kV firmy Qiancheng spełnia wymagania montażowe głównych linii przesyłowych wysokiego napięcia, takie jak renowacja miejskich sieci elektroenergetycznych i przesył mocy dla podstacji przemysłowo-górniczych.

Definicja produktu i wprowadzenie

Pełna nazwa produktu

Izolowany kabel zasilający Qiancheng 21/35 kV XLPE. Jest zgodny z podwójnymi standardami GB/T 12706 i IEC 60840. Przy napięciu znamionowym 21/35 kV służy jako główny kabel do przesyłu energii średniego i wysokiego napięcia.

Wsparcie w zakresie kwalifikacji przedsiębiorstwa

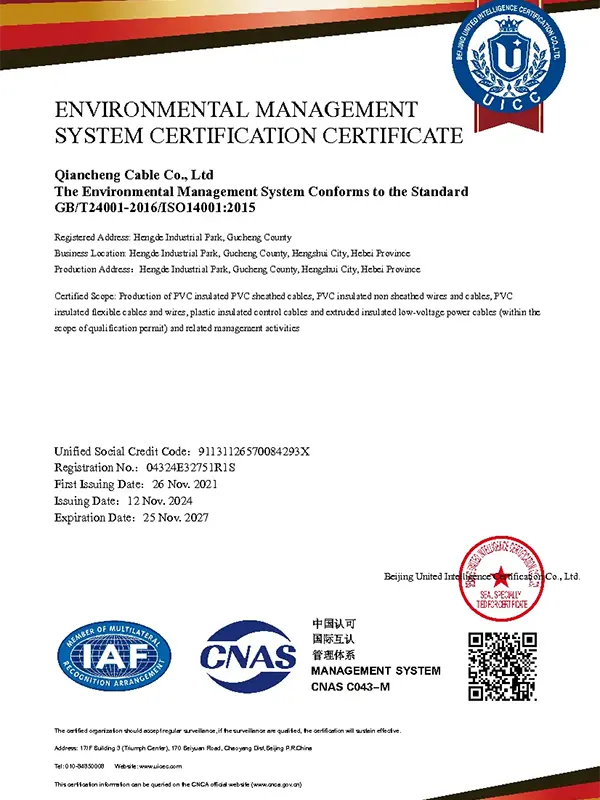

Nasza fabryka ma 20-letnie doświadczenie w produkcji kabli. Posiada laboratorium badawcze akredytowane przez CNAS. Kwalifikacje w pełnym zakresie można zweryfikować na oficjalnej stronie internetowej. Każda partia kabli jest dostarczana z raportami kontroli jakości i certyfikatami fabrycznymi, a wszystkie dokumenty kwalifikacyjne są identyfikowalne w celu weryfikacji.

Zweryfikowane praktyczne przypadki projektów

Dostarczono ponad 800 000 metrów izolowanego kabla elektroenergetycznego Qiancheng 21/35 kV XLPE na potrzeby rozbudowy podstacji, renowacji systemów zasilania wysokiego napięcia na obszarach górniczych i ogólnych projektów dystrybucji energii w parkach przemysłowych w regionie Shandong. Testy działania w terenie nie wykazały starzenia się ani awarii izolacji po 3 latach ciągłej pracy przy pełnym obciążeniu.

Dane techniczne produktu i tabela parametrów technicznych

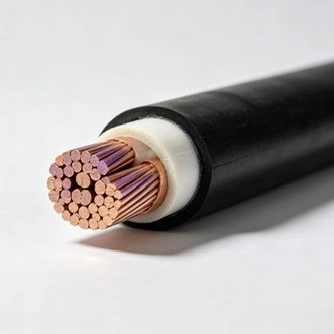

Wewnętrzna struktura kabla

Dyrygent

Przewodnik z zagęszczonej miedzi beztlenowej o wysokiej czystości. Zmierzona rezystancja DC przewodu jest ściśle utrzymywana w granicach norm krajowych i charakteryzuje się niskimi stratami przewodzenia. Zmierzony wzrost temperatury pod obciążeniem prądowym ≤65K.

Potrójnie współwytłaczana warstwa izolacyjna XLPE

Wyprodukowane w zintegrowanym procesie potrójnego współwytłaczania. Grubość izolacji jest jednakowa, bez szczelin powietrznych. Może stabilnie wytrzymać test napięcia o częstotliwości sieciowej 42 kV przez 1 godzinę bez awarii. Służy jako rdzeń konstrukcji nośnej izolowanego kabla zasilającego Qiancheng 21/35 kV XLPE.

Warstwa ekranująca

Połączona konstrukcja wewnętrznego ekranu półprzewodzącego i zewnętrznego ekranu półprzewodzącego, która wyrównuje rozkład pola elektrycznego i zapobiega uszkodzeniom izolacji spowodowanym lokalną koncentracją pola elektrycznego.

Pancerz i powłoka zewnętrzna

Pancerz z taśmy stalowej jest odporny na zgniatanie i uszkodzenia spowodowane podziemnymi wykopami. Zewnętrzny płaszcz HDPE zapewnia odporność na korozję kwasowo-zasadową i odporność na starzenie UV, odpowiedni do wielu scenariuszy układania: bezpośredniego zakopania w ziemi, instalacji kanałów i prowadzenia korytek kablowych.

Podstawowe zalety produktu

Doskonała stabilność izolacji

Materiał usieciowany XLPE ma klasę odporności temperaturowej 90 ℃. Może wytrzymać krótkotrwałe przeciążenie w temperaturze 250 ℃ przez 5 sekund bez topienia. Izolacja prawie nie ulega degradacji pod wpływem długotrwałego przesyłu przy dużym obciążeniu, co zmniejsza częstotliwość konserwacji przy zwarciach linii.

W pełni identyfikowalna kontrola jakości

Procedury testowe od kontroli przychodzącej miedzi po dostawę gotowego kabla. Kluczowe dane testowe, w tym wytrzymałość na napięcie, wyładowania niezupełne i starzenie termiczne, są rejestrowane w systemie. Kupujący mogą uzyskać dostęp do wszystkich oryginalnych danych testowych za pośrednictwem numerów partii.

Niższe straty i większa oszczędność energii

Wydajność Kompaktowy przewodnik osiąga współczynnik wypełnienia powyżej 92%. W porównaniu ze zwykłymi kablami o luźnych żyłach, spadek napięcia sieciowego w rzeczywistym pomiarze zmniejsza się o około 7%, oszczędzając straty w zużyciu energii podczas długotrwałej pracy w sieci energetycznej.

Silna kompatybilność dostosowywania

Konfigurowalne opcje izolowanego kabla zasilającego Qiancheng 21/35 kV XLPE: bezhalogenowa, niskodymna powłoka LSZH, trudnopalna i ognioodporna klasy A, dostosowująca się do specjalnych warunków pracy związanych z ochroną przeciwpożarową, takich jak tunele i zamknięte pomieszczenia dystrybucji energii.

Standardowe wytyczne dotyczące instalacji i układania

Układanie bezpośrednio w ziemi

Przed ułożeniem na dnie wykopu połóż poduszkę z drobnego piasku. Głębokość zakopania kabli zbrojonych ≥0,8m. Unikaj obszarów narażonych na ruch pojazdów ciężkich. Po zakończeniu budowy należy zakończyć oznakowanie trasy, aby zapobiec przecięciu kabli w wyniku późniejszych wykopów.

Układanie korytek kablowych / tuneli

W przypadku pojedynczego izolowanego kabla zasilającego Qiancheng 21/35 kV XLPE promień zgięcia ułożenia nie powinien być mniejszy niż 15-krotność zewnętrznej średnicy kabla. W przypadku układu wielokablowego należy zarezerwować szczeliny odprowadzające ciepło, aby uniknąć przegrzania spowodowanego gęstym układaniem stosów.

Ograniczenia dotyczące środowiska układania

Unikać długotrwałego zanurzania w silnie żrących ściekach i niezabezpieczonego wystawiania na zewnątrz w warunkach intensywnego nasłonecznienia. Przed ułożeniem kabli należy je wstępnie podgrzać w temperaturze poniżej 0℃, aby zapobiec kruchemu pękaniu powłoki zewnętrznej.

Akceptacja zakończenia

Po zakończeniu układania należy przeprowadzić ponowną próbę wytrzymałości na napięcie o częstotliwości sieciowej. Włączenie zasilania jest dozwolone dopiero po przejściu testów. Nasi profesjonalni technicy mogą zostać wysłani w celu zapewnienia wskazówek dotyczących odbioru na miejscu.

Często zadawane pytania

P1: Jakie praktyczne korzyści może przynieść proces stosowania przewodu zagęszczonego w izolowanym kablu zasilającym XLPE 21/35 kV?

Odp.: W porównaniu z konwencjonalnym luźno skręconym przewodnikiem, zwarta konstrukcja może zmniejszyć odstępy między przewodami i zapewnić niższy opór elektryczny. Pomaga także zarządzać wzrostem temperatury pod obciążeniem wysokoprądowym, co jest przydatne w zastosowaniach związanych z długoterminowym przenoszeniem mocy.

P2: Jaką krótkotrwałą temperaturę przeciążenia może wytrzymać izolacja XLPE?

Odp.: Długoterminowa temperatura robocza izolacji XLPE wynosi 90 ℃. W warunkach zwarcia lub krótkotrwałego przeciążenia izolacja może wytrzymać temperatury do 250 ℃ przez określony krótki czas. Rzeczywiste ograniczenia operacyjne powinny być zgodne z obowiązującymi normami kablowymi i warunkami instalacji.

P3: Jakie funkcje spełniają wewnętrzne i zewnętrzne ekrany półprzewodzące?

Odp.: Wewnętrzna i zewnętrzna warstwa półprzewodząca pomagają kontrolować rozkład pola elektrycznego wokół izolacji. Zmniejszając zlokalizowane stężenie pola elektrycznego na styku przewodu i izolacji, system ekranowania zapewnia stabilną wydajność izolacji podczas pracy pod wysokim napięciem.

P4: Jakie są kluczowe punkty konstrukcyjne w przypadku instalacji bezpośrednio w ziemi?

Odp.: Konstrukcja opancerzona jest ogólnie preferowana tam, gdzie bezpośrednie zakopanie wymaga dodatkowej ochrony mechanicznej. Na dnie wykopu można umieścić odpowiednią poduszkę z piasku, a głębokość zakopania powinna odpowiadać obowiązującej specyfikacji projektu. Trasy kablowe należy również wyraźnie oznaczyć po instalacji, szczególnie w obszarach, gdzie mogą wystąpić późniejsze wykopy lub ruch pojazdów.

P5: Jakie są wymagania dotyczące gięcia i rozmieszczenia tras kablowych lub instalacji tuneli?

Odp.: Minimalny promień zgięcia pojedynczego kabla nie powinien być mniejszy niż 15-krotność jego średnicy zewnętrznej, chyba że obowiązująca specyfikacja stanowi inaczej. Jeżeli kilka kabli jest zainstalowanych równolegle, należy zachować odpowiedni odstęp w celu odprowadzania ciepła. Należy unikać nadmiernego układania w stosy, aby zapobiec niepotrzebnemu wzrostowi temperatury.

P6: Jakie środowiska nie nadają się do bezpośredniego układania?

Odp.: Należy unikać długotrwałego narażenia na silnie korozyjne ścieki i niechronione warunki zewnętrzne z intensywnym nasłonecznieniem, chyba że wybrana konstrukcja kabla została sprawdzona dla tych środowisk. W przypadku montażu w temperaturach otoczenia poniżej 0℃ należy zastosować odpowiednie środki podgrzewania wstępnego, aby zmniejszyć ryzyko kruchego uszkodzenia powłoki.

P7: Jakie testy należy wykonać przed podłączeniem zasilania do zainstalowanego kabla?

Odp.: Po instalacji należy przeprowadzić wymaganą kontrolę elektryczną i test wytrzymałości na napięcie o częstotliwości sieciowej zgodnie z obowiązującymi normami i wymaganiami projektu. Zasilanie obwodu powinno nastąpić dopiero po przejściu wymaganych testów i odbiorze instalacji. Pomoc techniczna może być zapewniona w przypadku wymagań akceptacyjnych specyficznych dla projektu.
