Izolowany kabel zasilający Qiancheng 8,7 / 15 kV XLPE jest stosowany w systemach dystrybucji energii średniego napięcia klasy 15 kV, w tym w nowych instalacjach, modernizacjach sieci i projektach energetyki przemysłowej. Asortyment produktów obejmuje opcje przewodów miedzianych i aluminiowych, różne przekroje poprzeczne oraz konstrukcje opancerzone i nieopancerzone. Firma Qiancheng prowadzi wewnętrzne rejestry testów i produkcji w celu wsparcia kontroli, identyfikacji partii i identyfikowalności produktu.
Izolacja XLPE ma niższą stratę dielektryczną niż konwencjonalna izolacja PVC i jest szeroko stosowana w systemach kablowych średniego napięcia. Jego usieciowana struktura zapewnia właściwości termiczne i elektryczne wymagane do ciągłej pracy przy określonym poziomie napięcia. W dostarczonych danych produkcyjnych podana jest tolerancja grubości izolacji wynosząca ±0,05 mm, natomiast rzeczywiste tolerancje i wymagania badawcze należy zweryfikować z obowiązującą specyfikacją produktu.

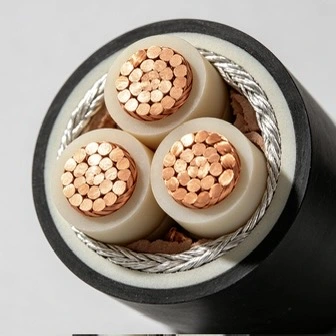

Kabel zawiera podwójną konstrukcję ekranującą z taśmy miedzianej o określonej częstotliwości zakładek ≥25%. Metalowy ekran stanowi część systemu kontroli pola elektrycznego kabla i zapewnia określoną ścieżkę dla prądu związanego z zwarciem, zgodnie z wybraną konstrukcją. Badania wyładowań niezupełnych i wytrzymałości napięciowej można uwzględnić w kontroli gotowego produktu zgodnie z obowiązującymi wymaganiami technicznymi.
Można wybrać opcję bezhalogenowej osłony o niskim dymieniu, jeśli wymagania projektu dotyczące odporności ogniowej wymagają zmniejszonej emisji dymu i gazów korozyjnych podczas spalania. Dostarczone dane techniczne podają przepuszczalność światła ≥70% dla odpowiednich warunków testowych. W przypadku projektów o szczególnych wymaganiach atestów przeciwpożarowych, przed rozpoczęciem produkcji należy potwierdzić wymaganą normę, raport z badań i dokumentację.
Konstrukcje przewodów miedzianych i aluminiowych umożliwiają dopasowanie kabla do różnych wymagań elektrycznych, instalacyjnych i kosztowych projektu. Miedź zapewnia wyższą przewodność elektryczną, podczas gdy aluminium może zmniejszyć ciężar przewodnika i może być brane pod uwagę tam, gdzie ważny jest ciężar kabla i logistyka instalacji na duże odległości. Ostateczny wybór powinien uwzględniać obciążalność prądową, spadek napięcia, długość kabla, warunki instalacji i wymagania dotyczące zakończenia.
Wymienione specyfikacje obejmują szeroki zakres rozmiarów przewodów, a dostarczone dane obejmują konstrukcje jedno- i trzyżyłowe. Dostępność, długość produkcyjną i konfigurację przewodów należy potwierdzić zgodnie z wymaganą specyfikacją. W przypadku zamówień projektowych w zapytaniu należy wyraźnie określić materiał żyły, przekrój poprzeczny, układ żył, konstrukcję osłony i długość kabla.
Kabel może być dostarczany w konstrukcjach do korytek kablowych, tuneli, rowów i do zastosowań bezpośrednio zakopanych. Tam, gdzie wymagana jest dodatkowa ochrona mechaniczna, można rozważyć konstrukcję opancerzoną. Materiał powłoki, warunki glebowe, narażenie na promieniowanie UV, wilgoć, kontakt chemiczny i zewnętrzne obciążenia mechaniczne należy oceniać łącznie, a nie wybierać kabel wyłącznie według napięcia znamionowego.

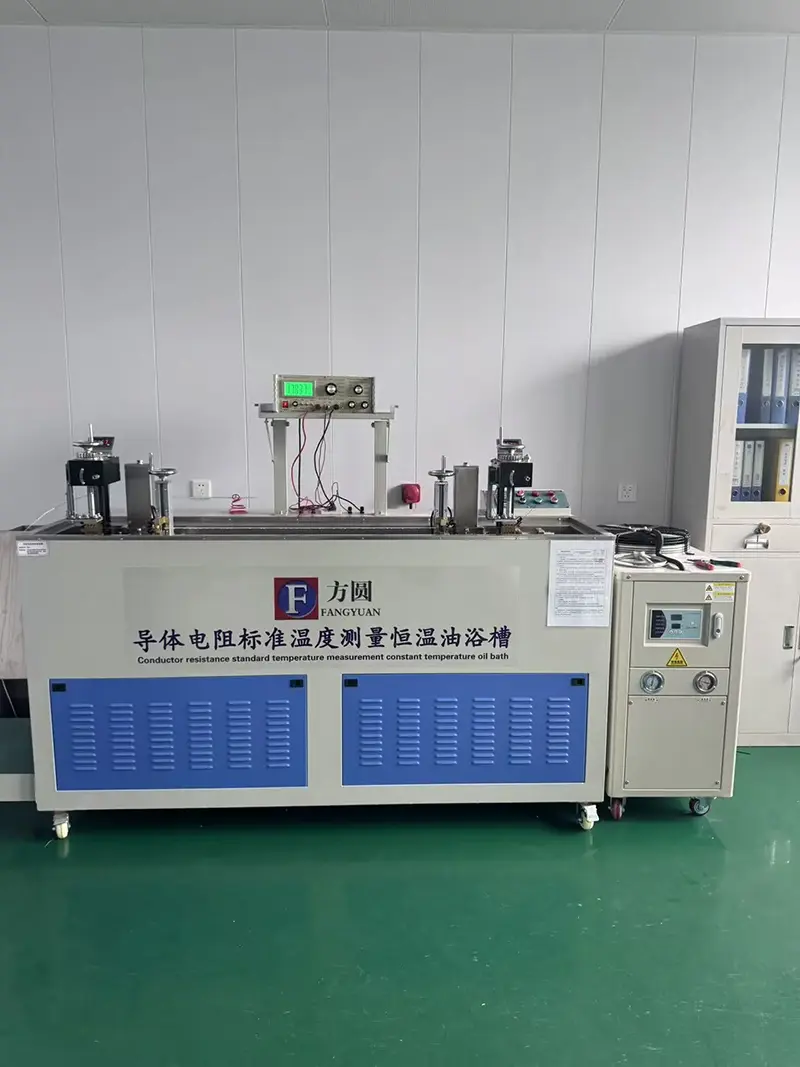

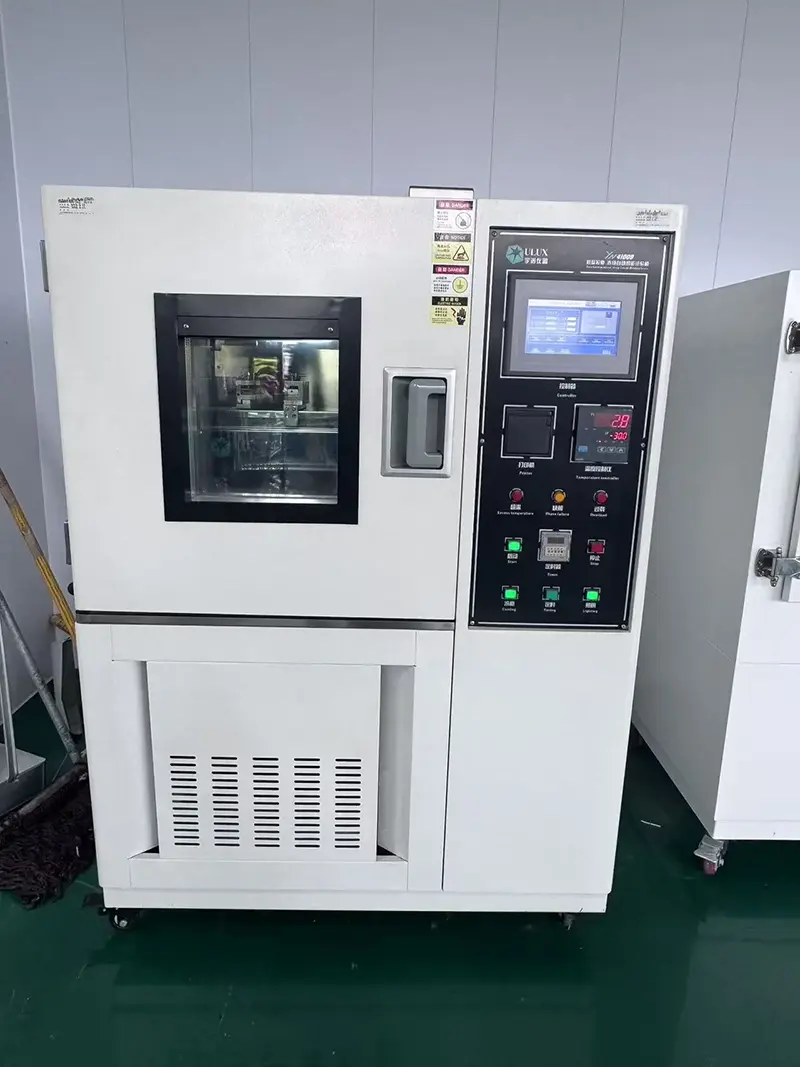

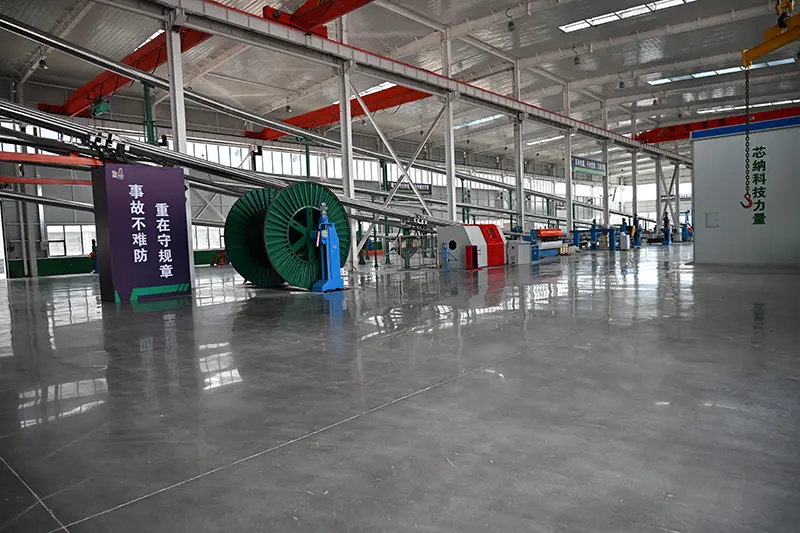

Firma Qiancheng prowadzi dokumentację produkcji i testowania produktów kablowych, obejmującą odpowiednie wymagania elektryczne i wymiarowe zgodnie z wybraną specyfikacją. W zależności od zamówienia dokumentacja inspekcji może obejmować rezystancję przewodu, badania izolacji, wyniki wytrzymałości napięciowej i inne określone zapisy badań. Identyfikacja partii umożliwia identyfikowalność gotowego kabla z dokumentacją produkcyjną.
|
Nominalna powierzchnia przekroju przewodu (mm²) |
Grubość izolacji (mm) |
Grubość osłony (mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Rezystancja DC przewodu Cu (Ω/km) |
Rezystancja DC przewodu Al (Ω/km) |
Napięcie testowe (kV/5min) |
Natężenie prądu Cu w powietrzu (A) |
Natężenie prądu Al w powietrzu (A) |
Natężenie prądu Cu w glebie zakopanej bezpośrednio (A) |
Ampacity of Al in Direct-buried Soil (A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
≤0,727≤0,524 |
≤1,20≤0,868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
≤0,387≤0,268 |
≤0,641≤0,443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
≤0,193≤0,153 |
≤0,320≤0,253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
≤0,124≤0,0991 |
≤0,206≤0,164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
≤0,0754≤0,0601 |
≤0,125≤0,100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
≤0,0470≤0,0366 |
≤0,0778≤0,0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
≤0,0176≤0,727 |
≤0,0291≤1,20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
4.54.5 |
2.92.9 |
5355 |
≤0,524≤0,387 |
≤0,868≤0,641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
≤0,268≤0,193 |
≤0,443≤0,320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
≤0,153≤0,124 |
≤0,253≤0,206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
≤0,0991≤0,0754 |
≤0,164≤0,125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
≤0,0601≤0,0470 |
≤0,100≤0,0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
Dobór kabla średniego napięcia wymaga zwrócenia uwagi na stan izolacji, kontrolę pola elektrycznego i wymagania dotyczące testów elektrycznych mające zastosowanie do projektu. Izolacja XLPE i metalowy system ekranowania współpracują ze sobą jako część struktury izolacyjnej kabla. W przypadku instalacji w obszarach wilgotnych lub narażonych na działanie środków chemicznych należy sprawdzić również materiał osłony i odporność na warunki środowiskowe, a nie polegać wyłącznie na napięciu znamionowym.
W przypadku obiektów transportu kolejowego, podziemnych tuneli użyteczności publicznej, szpitali i innej infrastruktury zamkniętej wymagania dotyczące odporności ogniowej mogą mieć wpływ na wybór konstrukcji płaszcza. Jeżeli określono bezhalogenowy kabel o niskiej emisji dymu, przed złożeniem zamówienia należy potwierdzić wymagane standardy badań dymu, płomienia i emisji gazów ze specyfikacją projektu.
Wersję miedzianą i aluminiową należy porównać biorąc pod uwagę rzeczywiste parametry elektryczne i instalacyjne. Do ważnych czynników zalicza się rezystancję przewodu, dopuszczalny prąd, spadek napięcia, ciężar kabla, długość trasy, sposób zakończenia i koszt instalacji. Wartości natężenia prądu z tabeli technicznej należy stosować łącznie z rzeczywistymi warunkami układania w projekcie, ponieważ dopuszczalny prąd zależy od instalacji i czynników środowiskowych.
W przypadku zamówienia projektowego specyfikacja próbki powinna odpowiadać ostatecznej specyfikacji produkcji pod względem materiału przewodnika, pola przekroju poprzecznego, konfiguracji rdzenia, izolacji, powłoki i napięcia znamionowego. Zapisy z inspekcji partii stanowią praktyczny punkt odniesienia przy sprawdzaniu gotowych produktów pod kątem uzgodnionych wymagań technicznych przed wysyłką.
W przypadku projektów zagranicznych wymagane dokumenty techniczne należy określić przed rozpoczęciem produkcji. W zależności od wymagań kontraktu i miejsca przeznaczenia pakiet dokumentów może zawierać specyfikację produktu, raporty z badań, protokoły z kontroli oraz certyfikaty wymagane projektem lub obowiązującymi przepisami. Jeśli wymaga tego zamówienie, możemy przygotować dokumentację w języku chińskim i angielskim.
Izolowany kabel zasilający Qiancheng 8,7 / 15kV XLPE można instalować na korytkach kablowych, w tunelach kablowych, rowach kablowych i kanałach kablowych zgodnie z wybraną konstrukcją. Jeżeli warunki glebowe i mechaniczne są odpowiednie, można rozważyć bezpośrednie zakopanie; Konstrukcja pancerna jest powszechnie stosowana, gdy wymagana jest dodatkowa ochrona mechaniczna.
Podczas montażu należy zachować podany minimalny promień gięcia, a kabel chronić przed ostrymi krawędziami i nadmiernymi siłami rozciągającymi. Jeżeli temperatura otoczenia jest niższa od 0 ℃, dostarczone wymagania instalacyjne wymagają wstępnego podgrzania kabla powyżej 5 ℃ przed ułożeniem. Jednożyłowych kabli prądu przemiennego nie należy instalować oddzielnie w stalowych rurach kablowych, ponieważ indukowane nagrzewanie prądami wirowymi może mieć wpływ na działanie kabla.
Typowe zastosowania obejmują dystrybucję energii średniego napięcia w kopalniach, zakładach chemicznych i dużych obiektach przemysłowych. Ostateczną konstrukcję należy wybrać biorąc pod uwagę obciążenie, drogę montażu, narażenie środowiska i wymagany poziom ochrony mechanicznej.
Sieci dystrybucyjne średniego napięcia w obiektach transportu kolejowego i podziemnych tunelach użyteczności publicznej mogą wymagać dodatkowych względów odporności ogniowej. Tam, gdzie specyfikacje projektu wymagają stosowania materiałów o obniżonej zawartości dymu i niezawierających halogenów, można określić odpowiednią konstrukcję osłony.
Kabel może być stosowany w obwodach dystrybucyjnych i przesyłowych średniego napięcia związanych z nowymi podstacjami, renowacjami sieci i regionalną dystrybucją energii. Rozmiar przewodu i sposób montażu należy dobrać do obliczonego obciążenia i warunków trasy.
Szpitale, kompleksy handlowe i inne duże budynki mogą wykorzystywać systemy kablowe średniego napięcia do wewnętrznej lub przychodzącej dystrybucji energii. Przy określaniu konstrukcji kabla należy uwzględnić łącznie odporność ogniową, przestrzeń prowadzenia, ochronę mechaniczną i dostęp konserwacyjny.
Odp.: Ekran z taśmy miedzianej stanowi część systemu kontroli pola elektrycznego i uziemienia. Dostarczona specyfikacja podaje współczynnik docierania ekranu na poziomie ≥25%, natomiast testy wyładowań niezupełnych i wytrzymałości napięciowej można zastosować w celu sprawdzenia stanu elektrycznego gotowego kabla zgodnie z obowiązującymi wymaganiami.
Odp.: XLPE ma właściwości elektryczne i termiczne, które sprawiają, że jest szeroko stosowany w kablach elektroenergetycznych średniego napięcia, w tym mniejsze straty dielektryczne i odporność na starzenie się drzewa wodnego. Rzeczywistą wydajność izolacji należy oceniać łącznie z konstrukcją kabla, wynikami testów i warunkami instalacji.
Odpowiedź: Można to rozważyć, jeśli specyfikacja projektu kładzie szczególny nacisk na wytwarzanie dymu, zawartość halogenów lub korozyjne produkty spalania. Jest to powszechne w zamkniętej lub gęsto zamieszkanej infrastrukturze. Przed złożeniem zamówienia należy potwierdzić obowiązującą normę odporności ogniowej oraz wymaganą dokumentację badań.
Odpowiedź: Można to rozważyć w tych środowiskach, jeśli wybrana konstrukcja powłoki i kabla odpowiada rzeczywistym warunkom. Podczas selekcji należy sprawdzić wilgotność, ekspozycję chemiczną, temperaturę, warunki glebowe i obciążenia mechaniczne. Sama obecność izolacji XLPE nie przesądza o tym, czy kabel nadaje się do każdego środowiska przemysłowego.
Odp.: Konstrukcja opancerzona jest ogólnie rozważana tam, gdzie na kabel mogą oddziaływać dodatkowe siły mechaniczne, szczególnie w instalacjach układanych bezpośrednio w ziemi. W przypadku tras kablowych, tuneli i chronionych rowów odpowiednia może być konstrukcja nieopancerzona, jeśli warunki montażu zapewniają wystarczającą ochronę mechaniczną.
Odp.: Dostarczona tabela techniczna obejmuje wiele konfiguracji jedno- i trzyrdzeniowych z różnymi przekrojami przewodów miedzianych i aluminiowych. Wymagany materiał przewodu, pole przekroju poprzecznego, liczba żył i długość kabla należy potwierdzić w oparciu o obliczenia obciążenia projektu i metodę instalacji.
Odp.: Miedź i aluminium należy porównywać pod kątem obciążalności prądowej, rezystancji przewodu, spadku napięcia, ciężaru kabla, długości trasy, wymagań dotyczących zakończeń i warunków instalacji. Aktualne wartości znamionowe w tabeli są wartościami referencyjnymi dla podanych warunków montażu i nie należy ich traktować jako wartości uniwersalnych dla każdego projektu.
Odp.: Sprawdź konstrukcję kabla, wymagania dotyczące pancerza, warunki gruntowe, drogę zakopania, ochronę mechaniczną, promień zgięcia i odpowiednią temperaturę montażu. Ostre przedmioty należy usunąć z trasy kabla, a instalację należy przeprowadzić zgodnie z określonymi w projekcie procedurami obsługi i testowania. W przypadku jednożyłowych kabli prądu przemiennego należy również sprawdzić rozmieszczenie wewnątrz metalowych przewodów, aby uniknąć nadmiernego nagrzewania.
Zamawiając wycenę, należy podać napięcie znamionowe, materiał przewodu, przekrój poprzeczny, konfigurację rdzenia, długość kabla, metodę instalacji i środowisko zastosowania. Informacje te umożliwiają sprawdzenie konstrukcji kabla i dokumentacji technicznej z rzeczywistymi wymaganiami projektu.
