Izolowany kabel zasilający 12/20 kV XLPE

Nabywcy usług inżynieryjnych na całym świecie mogą wybrać izolowany kabel zasilający Qiancheng 12/20 kV XLPE dostarczany przez profesjonalnego chińskiego producenta. Bezhalogenowe i niskodymowe dostosowywanie jest obsługiwane w przypadku systemów dystrybucji energii 20 kV w dużych podstacjach i projektach nowej energii.

Wyślij zapytanie

Opis produktu

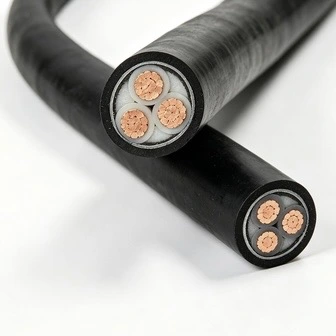

Izolowany kabel zasilający Qiancheng 12 / 20 kV XLPE jest stosowany w projektach nowych i renowacyjnych różnych przesyłów energii średniego napięcia 20 kV. Dostępne są dwie główne serie: jednordzeniowy i trójrdzeniowy z rdzeniem miedzianym YJV oraz z rdzeniem aluminiowym YJLV, z opcjonalną bezhalogenową osłoną o niskim dymieniu LSZH. Szeroko stosowane w projektach infrastruktury nowej energii i sieci elektroenergetycznych w kraju i za granicą. Zmierzone dane operacyjne i przypadki projektowe są dostępne do weryfikacji.

12/20kV XLPE Insulated Power Cable

Specyfikacje produktu i parametry techniczne

Nominalna powierzchnia przekroju przewodu (mm²)	Grubość izolacji (mm)	Grubość osłony (mm)	Przybliżona średnica zewnętrzna kabla (mm)	Rezystancja DC Cu (Ω/km)	Rezystancja DC Al (Ω/km)	Napięcie testowe (kV/5min)	Natężenie prądu-Cu w powietrzu (A)	Natężenie prądu Al w powietrzu (A)	Prąd znamionowy-Cu w glebie zakopanej bezpośrednio (A)	Obciążalność-Al w glebie zakopanej bezpośrednio (A)
1×35	5.5	2.0	27	≤0,524	≤0,868	42	170	135	180	135
1×50	5.5	2.0	29	≤0,387	≤0,641	42	205	160	215	160
1×70	5.5	2.0	30	≤0,268	≤0,443	42	260	200	265	200
1×95	5.5	2.0	32	≤0,193	≤0,320	42	315	245	315	240
1×120	5.5	2.0	34	≤0,153	≤0,253	42	360	280	360	270
1×150	5.5	2.0	35	≤0,124	≤0,206	42	410	320	405	305
1×185	5.5	2.5	38	≤0,0991	≤0,164	42	470	365	455	345
1×240	5.5	2.5	40	≤0,0754	≤0,125	42	555	435	530	400
1×300	5.5	2.5	43	≤0,0601	≤0,100	42	640	500	585	455
1×400	5.5	2.5	45	≤0,0470	≤0,0778	42	745	585	650	520
1×500	5.5	2.5	48	≤0,0366	≤0,0605	42	885	680	765	595
1×630	5.5	2.6	49	≤0,0283	≤0,0469	42	980	790	860	680
1×800	5.5	2.8	57	≤0,0221	≤0,0367	42	1100	910	950	765
1×1000	5.5	2.9	61	≤0,0176	≤0,0291	42	1230	1030	1040	850
1×1200	5.5	3.1	65	≤0,0151	≤0,0247	42	1320	1120	1100	910
3×35	5.5	3.0	57	≤0,524	≤0,868	42	140	110	155	120
3×50	5.5	3.0	60	≤0,387	≤0,641	42	165	130	180	140
3×70	5.5	3.0	63	≤0,268	≤0,443	42	210	165	220	170
3×95	5.5	3.5	67	≤0,193	≤0,320	42	255	200	235	210
3×120	5.5	3.5	71	≤0,153	≤0,253	42	290	225	260	235
3×150	5.5	3.5	74	≤0,124	≤0,206	42	330	255	300	260
3×185	5.5	3.5	78	≤0,0991	≤0,164	42	395	295	350	300
3×240	5.5	3.5	84	≤0,0754	≤0,125	42	455	345	435	345
3×300	5.5	4.0	89	≤0,0601	≤0,100	42	565	390	485	390
3×400	5.5	4.1	96	≤0,0470	≤0,0778	42	640	450	520	440

Zalety w porównaniu z produktami innych producentów

Mocniejsza izolacja XLPE z długoterminową odpornością na starzenie

W porównaniu ze zwykłymi kablami charakteryzuje się niską stratą dielektryczną izolacji i doskonałą odpornością na starzenie się drzewa wodnego. Tolerancja grubości izolacji jest kontrolowana w zakresie ±0,05 mm, aby uniknąć ryzyka awarii spowodowanej koncentracją pola elektrycznego. Zaprojektowany okres użytkowania na zewnątrz sięga do 40 lat.

Wysokiej klasy dwuwarstwowy system ekranowania metalicznego

Częstotliwość okrążeń tarczy ≥25%. Przeszedł rygorystyczne testy wytrzymałości na wysokie napięcie przy poziomie wyładowań niezupełnych niższych niż 10 pC. Radzi sobie z wahaniami obciążenia sieci elektroenergetycznej i znacznie ogranicza nieoczekiwane awarie przerw w dostawie prądu.

Opcjonalna, bezhalogenowa, specjalna osłona o niskim dymieniu LSZH

Niskodymowe, nietoksyczne i wolne od korozji opary powstające w warunkach pożaru, o przepuszczalności światła ≥70%. Dostępne są kompletne zestawy certyfikatów testowych IEC w języku chińskim i angielskim, umożliwiające łatwą akceptację projektów publicznych pod kątem bezpieczeństwa pożarowego.

Elastyczne rozwiązania w zakresie przewodów miedziano-aluminiowych umożliwiające kontrolę kosztów

Typy z rdzeniem miedzianym zapewniają niskie straty na linii w scenariuszach dużego obciążenia na krótkich dystansach. Aluminiowy rdzeń YJLV zmniejsza ciężar własny o 30%, skutecznie obniżając całkowite koszty projektu w zakresie przesyłu mocy na duże odległości.

Niezależna kontrola jakości całego procesu z identyfikowalnością partii

Przedsiębiorstwo posiada laboratorium akredytowane przez CNAS. Kompletne filmy z testów są archiwizowane dla każdej partii izolowanego kabla zasilającego Qiancheng 12/20 kV XLPE. Kable są przymocowane za pomocą identyfikowalnych kodów QR i możliwa jest wyrywkowa kontrola na miejscu u klienta.

12/20kV XLPE Insulated Power Cable

Bezpieczeństwo

Bezpieczeństwo elektryczne

Stabilna konstrukcja izolacyjna jest odporna na uszkodzenia spowodowane wilgocią podczas długotrwałej pracy. Utrzymuje stabilną rezystancję izolacji nawet w wilgotnych warunkach w kopalniach i zakładach chemicznych oraz zmniejsza awarie zwarciowe.

Bezpieczeństwo przeciwpożarowe

Konwencjonalne wersje trudnopalne ograniczają rozprzestrzenianie się płomienia. Niestandardowe, bezhalogenowe warianty o niskim dymieniu nie wytwarzają podczas pożaru wysoce toksycznych, korozyjnych oparów, gwarantując widoczność dróg ewakuacyjnych dla personelu i odpowiednie dla obszarów gęsto zaludnionych.

Bezpieczeństwo pracy mechanicznej

Typy pancerne są odporne na wytłaczanie i uderzenia kamieni. Płaszcz zewnętrzny jest odporny na promieniowanie UV i korozję kwasowo-zasadową, zapobiegając uszkodzeniom podczas układania na zewnątrz i pod ziemią oraz eliminując ryzyko upływu prądu.

Scenariusze zastosowań

Projekty energetyki nowej energii Główne

Zakładowe linie przesyłowe energii 20 kV dla podstacji podwyższających moc fotowoltaiczną i wiatrową.

Infrastruktura miejskiej sieci elektroenergetycznej

Linie elektroenergetyczne średniego napięcia dla podstacji regionalnych oraz modernizacja i renowacja miejskich sieci elektroenergetycznych.

Duże przedsiębiorstwa przemysłowe i górnicze

Lokalne systemy dystrybucji energii 20kV dla zakładów chemicznych i dużych parków przemysłowych.

Miejska infrastruktura publiczna Tranzyt kolejowy, podziemne kompleksowe tunele użyteczności publicznej, wielkopowierzchniowe szpitale i kompleksy handlowe. W zamkniętych przestrzeniach podziemnych preferowane są bezhalogenowe typy o niskim dymieniu.

Specyfikacje instalacji i układania

Metody układania

Izolowany kabel zasilający Qiancheng 12/20kV XLPE można układać na korytkach kablowych, w rowach kablowych, tunelach i kanałach ochronnych. Typy opancerzone są zalecane do lekkiego bezpośredniego zakopywania w luźnej glebie.

Kluczowe uwagi konstrukcyjne

Przed ułożeniem należy rozgrzać kable do temperatury powyżej 5 ℃, gdy temperatura otoczenia jest niższa niż 0 ℃, aby zapobiec kruchemu pękaniu izolacji w niskiej temperaturze.

Trzymaj przewody z dala od ostrych krawędzi i narożników, aby uniknąć zarysowania powłoki i wnikania wody, co powoduje starzenie się drzewa wodnego.

Jednożyłowych kabli prądu przemiennego nie należy nigdy instalować w samych stalowych rurach kablowych, aby zapobiec nagrzewaniu się prądem wirowym, które przyspiesza starzenie się kabla.

12/20kV XLPE Insulated Power Cable

Często zadawane pytania

P1: Czy dwuwarstwowy metalowy ekran izolowanego kabla zasilającego XLPE 12/20 kV wytrzyma wahania obciążenia sieci energetycznej?

Odp.: Dwuwarstwowy ekran metalowy zaprojektowano tak, aby współczynnik docierania wynosił ≥25%, a wyładowanie niezupełne kontrolowane było poniżej 10 pC. W połączeniu z testami wytrzymałościowymi pod wysokim napięciem, konstrukcja ekranująca pomaga poprawić stabilność elektryczną i zmniejszyć ryzyko awarii związanych z izolacją podczas pracy.

P2: W jaki sposób izolacja XLPE pomaga zmniejszyć starzenie się drzew wodnych?

Odp.: Izolacja XLPE charakteryzuje się niskimi stratami dielektrycznymi i stabilnymi parametrami elektrycznymi. Tolerancja grubości izolacji jest kontrolowana w zakresie ±0,05 mm, aby utrzymać równomierne pole elektryczne i zmniejszyć ryzyko miejscowych naprężeń. Właściwe praktyki instalacyjne, w tym zapobieganie uszkodzeniom osłony i wnikaniu wody, dodatkowo poprawiają długoterminową niezawodność.

P3: Czy ten kabel można stosować w podstacjach fotowoltaicznych i elektrowniach wiatrowych?

O: Tak. Nadaje się do systemów przesyłu energii średniego napięcia w projektach fotowoltaicznych i wiatrowych. Wersje z przewodnikami miedzianymi można wybrać do zastosowań wymagających dużych obciążeń, natomiast wersje z przewodnikami aluminiowymi YJLV nadają się do dłuższych odległości transmisji, gdzie ważna jest kontrola masy i kosztów.

P4: Jaka jest różnica pomiędzy konwencjonalnymi wersjami zmniejszającymi palność i bezhalogenowymi wersjami o niskim dymieniu?

Odp.: Konwencjonalne kable trudnopalne skupiają się głównie na ograniczaniu rozprzestrzeniania się płomienia. Bezhalogenowe wersje o niskim dymieniu zapewniają dodatkowe zalety, w tym zmniejszoną emisję dymu, niekorozyjne gazy spalinowe i przepuszczalność światła ≥70%, dzięki czemu nadają się do obszarów zamkniętych, takich jak tunele użytkowe i obiekty użyteczności publicznej.

P5: Jak kabel sprawdza się w wilgotnych kopalniach i zakładach chemicznych?

Odp.: Stabilna konstrukcja izolacji pomaga utrzymać rezystancję izolacji w wilgotnych warunkach i zmniejsza ryzyko usterek elektrycznych. Wersje pancerne zapewniają dodatkową ochronę mechaniczną przed ciśnieniem zewnętrznym i uderzeniami w wymagających środowiskach instalacyjnych.

P6: Kiedy należy wybierać wersje opancerzone i nieopancerzone?

Odp.: Typy nieopancerzone są zwykle stosowane w korytkach kablowych, rowach, tunelach i kanałach ochronnych, gdzie dostępna jest ochrona mechaniczna. Typy opancerzone są zalecane do bezpośredniego zakopywania lub obszarów o większym naprężeniu mechanicznym, aby poprawić odporność na uszkodzenia zewnętrzne.

P7: Jakie zastosowania nadają się do wersji YJLV z żyłami aluminiowymi?

Odp.: Wersje z przewodnikami aluminiowymi są powszechnie stosowane w projektach przesyłu na duże odległości ze względu na ich mniejszą wagę i korzyści finansowe. Wersje z przewodnikami miedzianymi są preferowane w zastosowaniach wymagających wyższej przewodności lub skupionej obciążalności.

P8: Jakie środki ostrożności są potrzebne podczas instalowania kabla w warunkach niskiej temperatury?

Odp.: W temperaturach poniżej 0 ℃ zaleca się wstępne podgrzanie kabla powyżej 5 ℃ przed instalacją, aby zmniejszyć ryzyko pękania izolacji. Podczas układania należy unikać nadmiernego zginania, ostrych krawędzi i uszkodzeń mechanicznych, aby zachować wydajność kabla.
