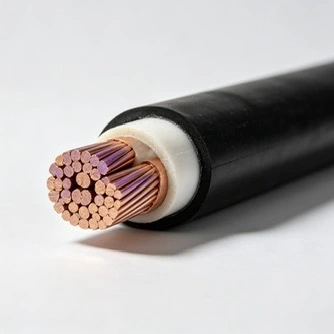

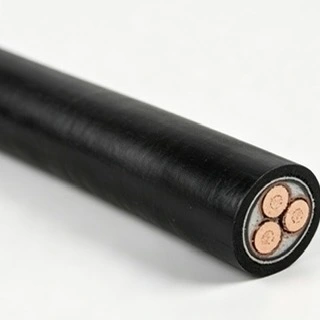

W przypadku krajowych i międzynarodowych projektów infrastrukturalnych izolowany kabel zasilający Qiancheng 6/10 kV XLPE jest przeznaczony do zastosowań w dystrybucji energii średniego napięcia. Produkt jest dostępny z przewodami miedzianymi lub aluminiowymi i może być dostosowany do różnych rozmiarów przewodów i warunków instalacji. Firma Qiancheng prowadzi dokumentację dotyczącą produkcji i testów, aby wspierać kontrolę jakości na poziomie partii i identyfikowalność produktu.
|
Nominalna powierzchnia przekroju przewodu (mm²) |
Grubość izolacji (mm) |
Grubość osłony (mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Rezystancja DC Cu (Ω/km) |
Rezystancja DC Al (Ω/km) |
Napięcie testowe (kV/5min) |
Natężenie prądu-Cu w powietrzu (A) |
Natężenie prądu Al w powietrzu (A) |
Prąd znamionowy-Cu w glebie zakopanej bezpośrednio (A) |
Obciążalność-Al w glebie zakopanej bezpośrednio (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
System izolacji XLPE zapewnia stabilną izolację elektryczną w dystrybucji średniego napięcia. Jego działanie zależy od jakości izolacji, konstrukcji przewodu, konstrukcji ekranu i prawidłowego montażu. Specyfikację kabla należy wybrać zgodnie z napięciem znamionowym, prądem roboczym, środowiskiem instalacji i obowiązującą normą kabla.
Metalowa warstwa ekranująca zapewnia kontrolowaną ścieżkę elektryczną wokół izolowanego przewodnika i wspiera cały system izolacyjny. Prawidłowe ekranowanie, łączenie i zakończenie są ważne dla utrzymania parametrów elektrycznych po instalacji, szczególnie w sieciach dystrybucyjnych średniego napięcia.
Dla różnych wymagań projektowych dostępne są przewody miedziane i aluminiowe. Miedź zapewnia wyższą przewodność elektryczną, podczas gdy aluminium ma mniejszą gęstość i może zmniejszyć wagę kabla. Przy wyborze przewodnika należy wziąć pod uwagę obciążalność prądową, spadek napięcia, przestrzeń instalacyjną, wagę kabla i koszt projektu, a nie sam materiał przewodnika.
Wymienione rozmiary odpowiadają różnym wymaganiom dotyczącym obciążenia i warunkom instalacji. Ostateczny wybór powinien opierać się na obliczonym prądzie roboczym, dopuszczalnym spadku napięcia, wymaganiach dotyczących wytrzymałości zwarciowej, warunkach otoczenia, sposobie układania i obowiązujących wymaganiach projektowych elektrycznych.
W przypadku podziemnych tuneli użyteczności publicznej, szpitali, obiektów transportu kolejowego i innych zamkniętych lokalizacji wymagania dotyczące odporności ogniowej kabli należy potwierdzić na etapie projektowania elektrycznego. Bezhalogenowe konstrukcje niskodymowe można zastosować tam, gdzie projekt wymaga mniejszej emisji dymu i zmniejszonej ilości gazów korozyjnych. Wymaganą konstrukcję należy potwierdzić zgodnie z obowiązującymi lokalnymi normami i specyfikacjami projektu.
W przypadku dystrybucji energii na duże odległości ciężar kabla i warunki instalacji mogą być ważnymi czynnikami przy wyborze przewodu. Przewodniki aluminiowe mogą zmniejszyć całkowitą masę kabla, natomiast przewody miedziane można wybrać tam, gdzie wymagana jest wyższa przewodność lub bardziej zwarty układ przewodów. Ostateczny wybór powinien opierać się na obliczeniach elektrycznych i warunkach instalacji.
W przypadku projektów infrastrukturalnych i eksportowych zapisy produkcyjne i dokumentacja testowa pomagają zapewnić identyfikowalność od produkcji do dostawy. Qiancheng prowadzi dokumentację dotyczącą produkcji i testowania partii, która może wspierać kontrolę klienta i dokumentację jakości projektu zgodnie z wymaganiami zamówienia.
Projekty eksportowe mogą wymagać certyfikatów fabrycznych, zapisów inspekcji, specyfikacji technicznych i innych dokumentów uzupełniających. Wymagania dokumentacyjne należy potwierdzić przed produkcją, aby dostarczone dokumenty odpowiadały umowie, procedurze kontroli i wymaganiom rynku docelowego.
Produkt może być stosowany w systemach dystrybucji energii średniego napięcia 6/10kV obsługujących parki przemysłowe, obiekty górnicze, tunele komunalne, infrastrukturę kolejowo-tranzytową, szpitale i podstacje miejskie. Konstrukcję kabla i rozmiar przewodu należy dobrać w zależności od konkretnego środowiska instalacji i obciążenia elektrycznego.
Gdy temperatura otoczenia jest niższa niż 0 ℃, montaż powinien odbywać się zgodnie z temperaturą obsługi określoną przez producenta. Jeżeli wymagane jest wstępne podgrzanie, przed ułożeniem kabel należy ogrzać do temperatury powyżej 5 ℃. Podczas montażu należy unikać nadmiernego zginania, uderzania i kontaktu z ostrymi krawędziami, które mogłyby uszkodzić powłokę lub izolację.
Powłoki kabli należy chronić przed przecięciem, ścieraniem i uderzeniami mechanicznymi podczas transportu i układania. W przypadku instalacji podziemnych wymagane są odpowiednie procedury uszczelniania, łączenia i zakończenia, aby ograniczyć wnikanie wody. Podczas montażu należy również przestrzegać podanego promienia zgięcia i siły rozciągającej.
Jednożyłowych kabli prądu przemiennego nie należy prowadzić pojedynczo przez przewody ze stali ferromagnetycznej, ponieważ indukowane prądy mogą powodować dodatkowe nagrzewanie. Jeżeli wymagana jest ochrona przewodów, układ kabli należy zaprojektować zgodnie z obowiązującymi wymaganiami dotyczącymi instalacji elektrycznych.
Przesyłka dostawcza może zawierać certyfikaty fabryczne, protokoły kontroli, specyfikacje techniczne i informacje dotyczące identyfikowalności partii zgodnie z wymaganiami zamówienia. W przypadku projektów zagranicznych można przygotować dokumentację chińsko-angielską, jeśli jest to wymagane do celów celnych, kontroli lub przekazania projektu.
W celu wyboru specyfikacji klienci mogą podać wymagany poziom napięcia, materiał przewodu, pole przekroju poprzecznego, długość kabla, metodę instalacji i warunki zastosowania. Firma Qiancheng może zapoznać się z tymi wymaganiami i dostarczyć odpowiednią dokumentację produktową i techniczną do zamówienia.
Odp.: Nadaje się do systemów dystrybucji energii średniego napięcia w parkach przemysłowych, obiektach górniczych, tunelach komunalnych, infrastrukturze kolejowo-tranzytowej, szpitalach i podstacjach miejskich. Konkretną konstrukcję należy wybrać w zależności od środowiska instalacji, wymagań dotyczących obciążenia i obowiązujących norm.
Odp.: Jeśli wymaga tego projekt, można określić konstrukcję bezhalogenową o niskim dymieniu. Przed rozpoczęciem produkcji należy sprawdzić wymagania dotyczące odporności ogniowej na podstawie obowiązującej normy kablowej, lokalnych przepisów przeciwpożarowych i specyfikacji projektu.
Odp.: Wybór zależy od wydajności prądowej, spadku napięcia, rozmiaru przewodu, ciężaru kabla, warunków instalacji i kosztu projektu. Miedź jest ogólnie brana pod uwagę tam, gdzie wymagana jest wyższa przewodność, natomiast aluminium można rozważyć, gdy mniejsza waga kabla jest ważnym czynnikiem projektu.
Odp.: Jakość produkcji jest kontrolowana poprzez kontrolę materiałów, kontrolę procesu produkcyjnego i testowanie gotowego produktu. Prowadzona jest dokumentacja dotycząca produkcji i testów związanych z partiami, aby zapewnić identyfikowalność i wymagania dotyczące kontroli klienta.
Odp.: Instalacja powinna przebiegać zgodnie z określoną minimalną temperaturą obsługi i instrukcjami producenta. Gdy temperatura otoczenia spadnie poniżej 0 ℃, przed ułożeniem może być konieczne podgrzanie powyżej 5 ℃. Kabel należy także chronić przed nadmiernym zginaniem, uderzeniami i ostrymi krawędziami.
Odp.: Generalnie należy unikać tego rozwiązania, ponieważ jednożyłowy kabel prądu przemiennego wewnątrz rury ze stali ferromagnetycznej może generować prądy indukowane i dodatkowe ciepło. Rozmieszczenie kanałów i grupowanie kabli należy zaprojektować zgodnie z obowiązującymi wymaganiami instalacyjnymi.
