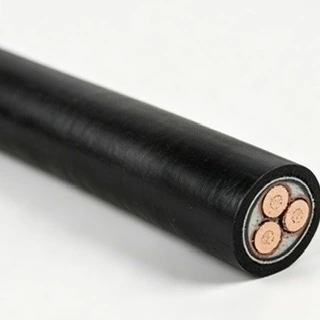

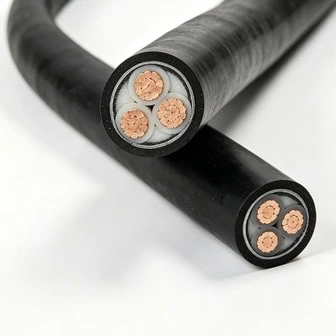

Izolowany kabel zasilający Qiancheng 26/35 kV XLPE jest preferowanym wyborem w przypadku zamówień inżynieryjnych. Charakteryzuje się stabilną jakością, pełną zgodnością i wysoką niezawodnością. Znajduje szerokie zastosowanie przy budowie nowych głównych sieci elektroenergetycznych 35 kV, a także przy renowacji i modernizacji istniejących linii zasilających.
|
Nominalna powierzchnia przekroju przewodu (mm²) |
Grubość izolacji (mm) |
Grubość osłony (mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Rezystancja DC przewodu Cu (Ω/km) |
Rezystancja DC przewodu Al (Ω/km) |
Napięcie testowe (kV/5min) |
Natężenie prądu Cu w powietrzu (A) |
Natężenie prądu Al w powietrzu (A) |
Natężenie prądu Cu w glebie zakopanej bezpośrednio (A) |
Natężenie prądu Al w glebie zakopanej bezpośrednio (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Promień zgięcia
Dopuszczalny promień gięcia dla kabla jednożyłowego: 20 (d+D) ±5%
Dopuszczalny promień gięcia dla kabla wielożyłowego: 15 (d+D) ±5%
D = Rzeczywista średnica zewnętrzna kabla (mm)
d = Rzeczywista średnica przewodu (mm)
Temperatura układania
Podgrzewanie wstępne jest obowiązkowe, jeśli układanie odbywa się w temperaturze poniżej 0℃.
Różnica wysokości układania
Brak ograniczeń dotyczących różnicy wysokości w pionie przy układaniu kabli.

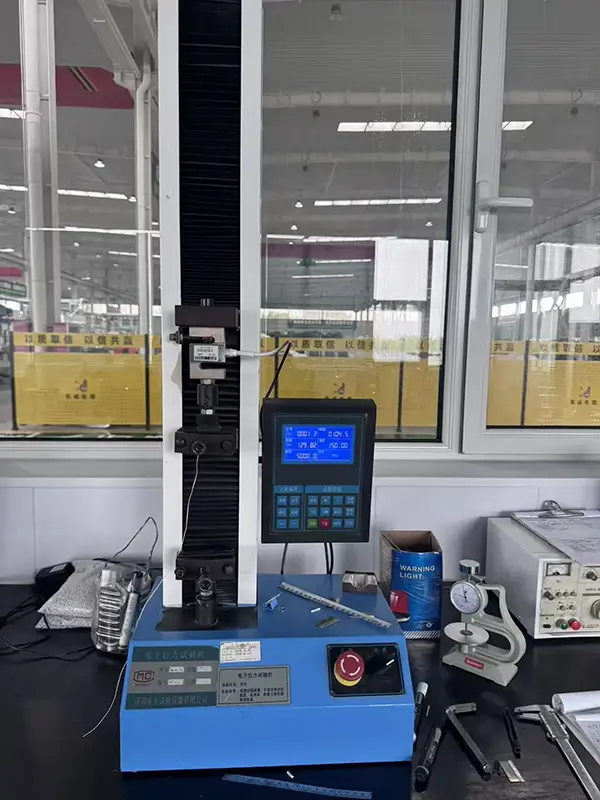

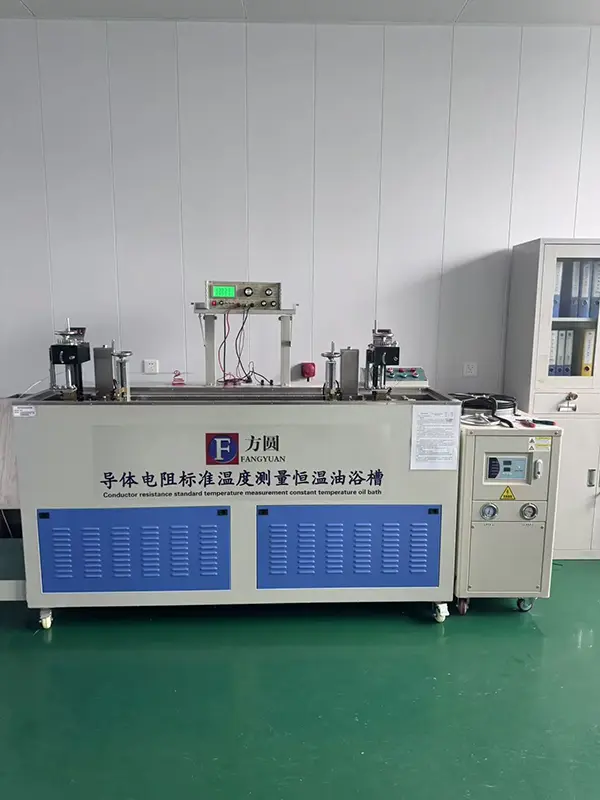

Wszystkie izolowane kable zasilające Qiancheng 26/35 kV XLPE przechodzą przed dostawą pełne testy. Wszystkie wyniki testów laboratoryjnych spełniają stabilne standardy, eliminując ukryte ryzyko uszkodzenia izolacji i pożaru zwarciowego podczas długotrwałej pracy.
Wersje ognioodporne skutecznie ograniczają wzdłużne rozprzestrzenianie się płomieni. W przypadku typów bezhalogenowych i niskodymowych przepuszczalność światła podczas spalania przekracza 75% bez toksycznych i żrących oparów halogenków. Wiele projektów miejskich podziemnych tuneli użyteczności publicznej przeszło akceptację nadzoru przeciwpożarowego za jednym razem w przypadku tego kabla.

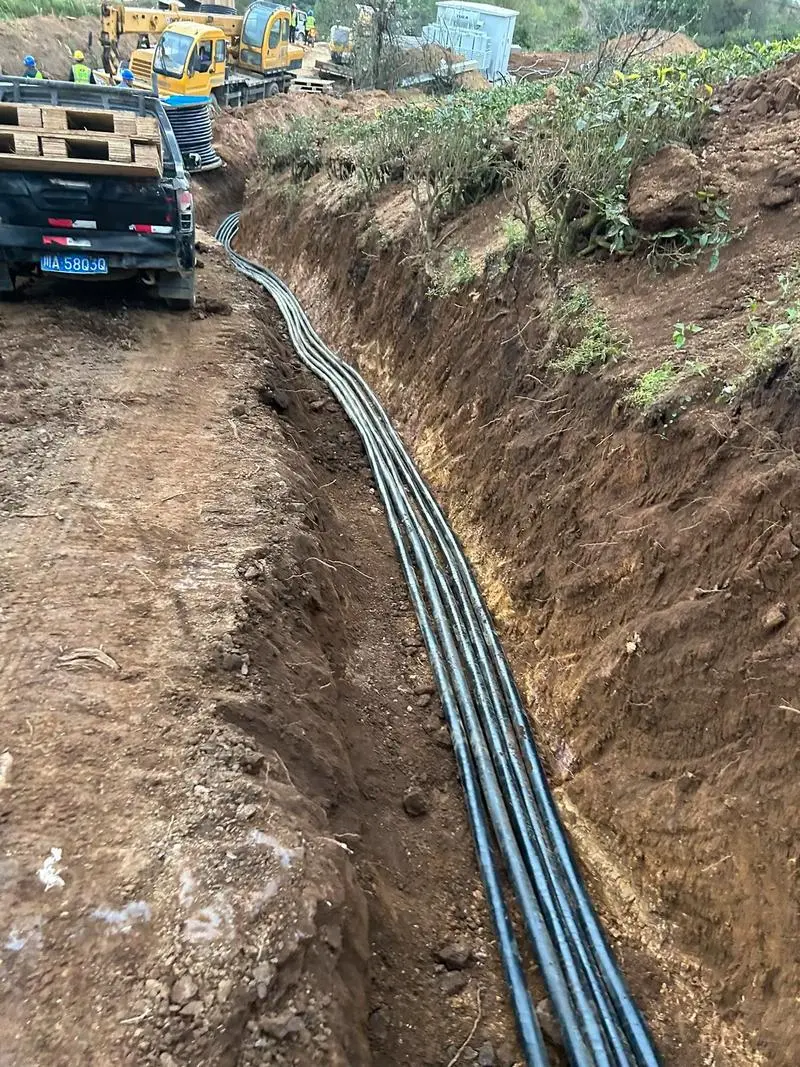

Pancerna konstrukcja jest odporna na zgniatanie i zarysowania pod wpływem zewnętrznych sił kopania. Zewnętrzna osłona wykonana jest z odpornego na warunki atmosferyczne materiału PVC/PE. W przypadku instalacji na wolnym powietrzu i bezpośrednio w ziemi zapewnia odporność na promieniowanie UV i korozję gleby kwasowo-zasadowej, zmniejszając częstotliwość kontroli i konserwacji na miejscu.

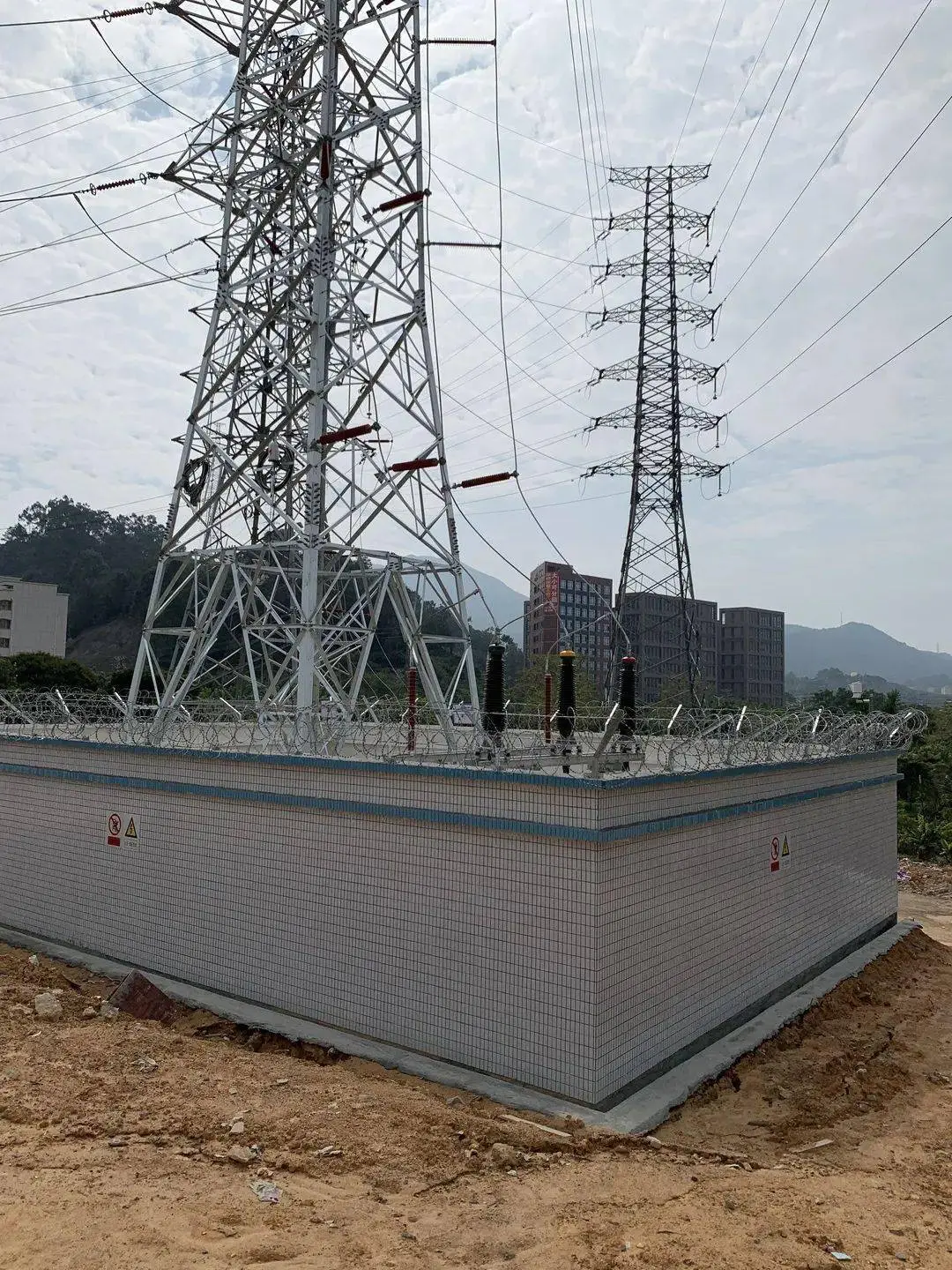

Sektor nowej energii: Główne kable przesyłowe w podstacjach podwyższających napięcie 35 kV dla projektów energetyki wiatrowej i fotowoltaiki.
Miejska sieć elektroenergetyczna: Łączenie miejskich stacji elektroenergetycznych 35 kV i modernizacja starych linii wysokiego napięcia.
Zakłady przemysłowe: Dedykowane linie zasilania wysokiego napięcia dla wielkoskalowych baz metalurgicznych, chemicznych i kopalnianych.
Infrastruktura miejska: dystrybucja energii w przestrzeniach zamkniętych, takich jak kompleksowe tunele podziemne, tranzyt kolejowy i duże węzły przemysłowe.
Odp.: Nie ma konkretnego ograniczenia dotyczącego różnicy wysokości układania w pionie dla tego kabla. Można go rozważyć w przypadku instalacji, w których występują znaczne zmiany wysokości, w tym szybów, skarp i terenów górzystych, pod warunkiem, że wybrana konstrukcja spełnia wymagania projektu.
Odp.: Wersja bezhalogenowa o niskim dymieniu wytwarza mniej dymu podczas spalania i nie wydziela żrących oparów zawierających halogen. Jego widoczność optyczna i niski poziom dymu mogą być korzystne w zamkniętych obszarach, takich jak podziemne tunele użyteczności publicznej, gdzie wymagania dotyczące ognia i dymu są bardziej rygorystyczne.
Odp.: Pancerna konstrukcja zapewnia dodatkową ochronę mechaniczną przed zmiażdżeniem, uderzeniami i uszkodzeniami podczas wykopów. W zależności od wybranego materiału powłoki, kabel może również zapewnić odporność na promieniowanie UV i warunki kwasowo-zasadowe w glebie, dzięki czemu nadaje się do instalacji na zewnątrz i bezpośrednio w ziemi, gdzie takie warunki występują.
Odp.: Gotowe kable przechodzą odpowiednie testy elektryczne określone dla wymagań produktu i projektu. Elementy testowe mogą obejmować izolację i wytrzymałość na napięcie, co pomaga zweryfikować stan elektryczny kabla przed wysyłką i instalacją.
Odp.: Typowe zastosowania obejmują główne obwody przesyłu energii w podstacjach podwyższających napięcie 35 kV dla projektów energetyki wiatrowej i fotowoltaicznej. Kabel może być również stosowany w miejskich sieciach podstacji, przy renowacji linii wysokiego napięcia oraz w dedykowanych obwodach zasilania obiektów górniczych i chemicznych.
Odp.: Nie zaleca się układania bezpośredniego, gdy temperatura otoczenia jest niższa niż 0℃. Jeżeli nie da się uniknąć montażu w niskiej temperaturze, kabel należy podgrzać zgodnie z obowiązującymi wymaganiami instalacyjnymi, aby zmniejszyć ryzyko pękania lub mechanicznego uszkodzenia izolacji i powłoki.
Odp.: Kabel może być używany do dystrybucji energii w zamkniętych środowiskach inżynieryjnych, takich jak podziemne tunele użyteczności publicznej, obiekty transportu kolejowego i duże parki przemysłowe. Należy wybrać odpowiednią konstrukcję kabla zgodnie z wymaganiami projektu dotyczącymi odporności ogniowej, instalacji i ochrony środowiska.
