Izolowany kabel zasilający 18/30 kV XLPE

W przypadku projektów inżynierii dystrybucji energii wysokiego napięcia preferowanym wyborem jest izolowany kabel zasilający Qiancheng 18/30 kV XLPE. Spełnia wymagania konstrukcyjne projektów przesyłu i dystrybucji energii elektrycznej klasy 30 kV.

Dane techniczne produktu i tabela parametrów technicznych

Zalety w porównaniu z produktami innych producentów

Wiodąca technologia izolacji

Zastosowano wysokiej jakości izolację z polietylenu usieciowanego XLPE, wyposażoną w linię produkcyjną do potrójnego współwytłaczania i laserowy pomiar grubości online, aby zapewnić jednolitą grubość izolacji i zapobiec tworzeniu się drzew wodnych. W porównaniu ze zwykłymi kablami zapewnia niższe straty dielektryczne, a projektowana żywotność na zewnątrz wynosi do 40 lat.

Zoptymalizowana dwuwarstwowa struktura tarczy

Podwójny ekran z taśmy miedzianej o współczynniku zakładek ≥25%. Przeszedł rygorystyczne testy wytrzymywania napięcia i częściowego rozładowania, dzięki czemu jest w stanie poradzić sobie z wahaniami obciążenia sieci energetycznej na dużą skalę i zmniejszyć ryzyko nieoczekiwanej awarii i przerwy w dostawie prądu.

Elastyczne opcje materiałów

Wersje z rdzeniem miedzianym charakteryzują się niskimi stratami na linii, odpowiednie dla podstacji o dużym obciążeniu na krótkich dystansach. Aluminiowy rdzeń YJLV zmniejsza ciężar własny o 30%, skutecznie obniżając całkowite koszty transportu i układania w projektach przesyłu energii na duże odległości.

Kompletny system identyfikowalności jakości

Każda partia izolowanego kabla zasilającego Qiancheng 18/30 kV XLPE przechodzi niezależne testy z archiwizowanymi filmami z testów. Dostępne są identyfikowalne kody QR. Obsługiwana jest wyrywkowa kontrola na miejscu u klienta, aby uniknąć rozbieżności w jakości między próbkami a towarami produkowanymi masowo.

Opcjonalna wersja bezhalogenowa LSZH o niskim dymieniu

Wersja bezhalogenowa o niskim dymieniu wytwarza podczas spalania niewielką ilość nietoksycznego dymu. Dostępne są kompletne zestawy certyfikatów testowych IEC w języku chińskim i angielskim, umożliwiające łatwe przejście akceptacji bezpieczeństwa pożarowego w projektach infrastruktury publicznej.

Bezpieczeństwo

Bezpieczeństwo elektryczne

Przed dostawą przeprowadzane są rygorystyczne testy wytrzymałości na wysokie napięcie i częściowego rozładowania. Działa stabilnie w wilgotnych kopalniach i zakładach chemicznych, zmniejszając ryzyko awarii w wyniku zwarcia i uszkodzenia izolacji.

Bezpieczeństwo przeciwpożarowe

Niestandardowa, bezhalogenowa wersja o niskim dymieniu jest samogasnąca w ogniu i nie wydziela żrących toksycznych oparów, zapewniając ewakuację personelu w scenariuszach pożaru i pasując do gęsto zajętych projektów inżynieryjnych.

Długoterminowe bezpieczeństwo pracy

Odporny na starzenie i promieniowanie UV. Jest odporny na uszkodzenia i starzenie się w przypadku długotrwałego zakopywania lub układania na zewnątrz, co znacznie zmniejsza koszty okresowych kontroli i wymiany kabli.

Scenariusze zastosowań

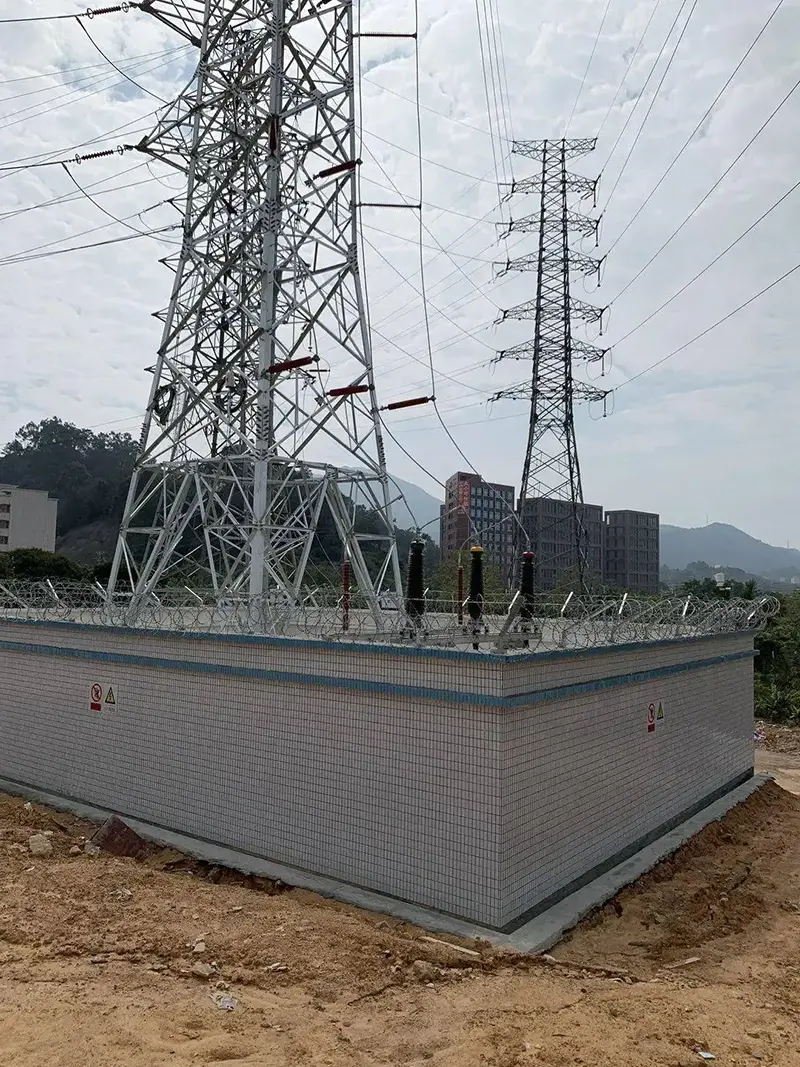

Podstacje miejskie, wielkopowierzchniowe parki przemysłowe, bazy kopalniane i chemiczne, tranzyt kolejowy, podziemne tunele kompleksowej użyteczności publicznej oraz pomocnicze linie przesyłowe dla elektrowni nowych energii.

Wymagania dotyczące instalacji i układania

1. Temperatura otoczenia podczas układania nie powinna być niższa niż 0 ℃. Zaleca się wstępne podgrzewanie kabli przed rozpoczęciem budowy w niskich temperaturach, aby zapobiec uszkodzeniu izolacji przez kruche pękanie.

2. Ściśle przestrzegać specyfikacji dotyczących minimalnego promienia zgięcia. Trzymaj przewody z dala od ostrych krawędzi i narożników, aby uniknąć zarysowania powłoki i wnikania wody, które mogą spowodować starzenie się izolacji.

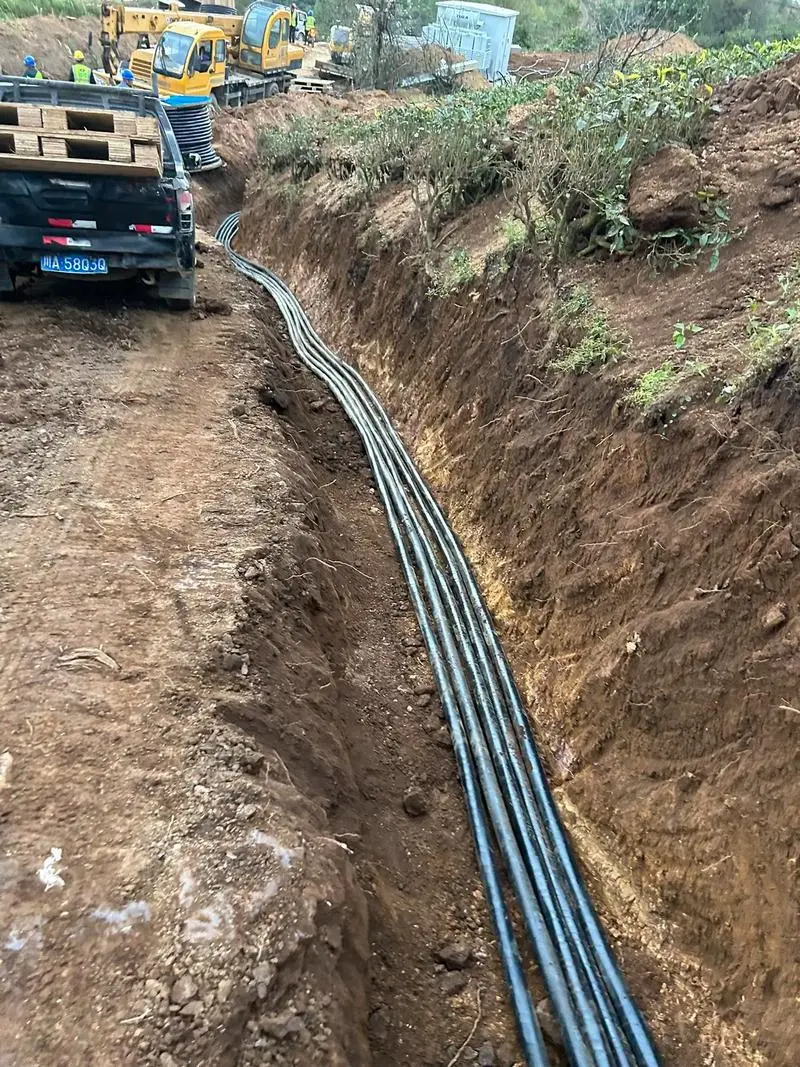

3. Dopuszczalne metody układania obejmują wewnętrzne prowadzenie korytek kablowych, tunele kablowe, rowy kablowe, instalowanie kanałów kablowych i bezpośrednie zakopywanie w luźnej glebie. Kable pancerne mogą wytrzymać łagodne mechaniczne siły zewnętrzne.

4. Kable prądu przemiennego jednożyłowego nie powinny być prowadzone wyłącznie w rurach stalowych, aby uniknąć nagrzewania się prądami wirowymi przyspieszającego starzenie się kabla.

Często zadawane pytania

P1: Grubość izolacji izolowanego kabla zasilającego XLPE 18/30 kV jest stosunkowo gruba. W jaki sposób podczas produkcji utrzymuje się jednolitą grubość?

Odp.: Do monitorowania wymiarów izolacji podczas produkcji wykorzystywana jest linia produkcyjna do potrójnego współwytłaczania z laserowym pomiarem grubości w trybie online. Pomaga to utrzymać stałą grubość izolacji XLPE i zapewnia stabilną wydajność dielektryczną. Podany projektowy okres użytkowania dla zastosowań zewnętrznych może osiągnąć 40 lat w określonych warunkach pracy.

P2: Jaką funkcję ochronną zapewnia podwójny ekran z taśmy miedzianej w przypadku wahań obciążenia sieci energetycznej?

Odp.: Ekran z taśmy miedzianej ma określoną częstotliwość zakładek ≥25%. System ekranowania wraz z testami wytrzymałości napięciowej i testów wyładowań niezupełnych pomaga kontrolować pole elektryczne i wspiera wydajność izolacji, gdy system elektroenergetyczny doświadcza zmian obciążenia roboczego.

P3: Jak wybrać wersje z rdzeniem miedzianym i aluminium do projektów podstacji dalekobieżnych?

Odp.: Konstrukcja z rdzeniem miedzianym jest powszechnie rozważana tam, gdzie wymagana jest wyższa przewodność i przenoszenie dużych obciążeń na krótszych dystansach. Konstrukcję YJLV z rdzeniem aluminiowym można rozważyć w przypadku dłuższych tras przesyłowych, gdzie ważnym czynnikiem jest mniejsza waga kabla. Ostateczny wybór powinien uwzględniać także obciążalność prądową, spadek napięcia, warunki instalacji oraz całkowitą długość kabla.

P4: Jak kabel sprawdza się w wilgotnych środowiskach wysokiego napięcia, takich jak kopalnie i zakłady chemiczne?

Odp.: Odpowiednie badania wytrzymałości na wysokie napięcie i wyładowań niezupełnych przeprowadza się zgodnie z obowiązującymi wymaganiami. Izolacja XLPE zapewnia system izolacji elektrycznej, natomiast konstrukcję kabla należy dobrać w zależności od narażenia na wilgoć, temperatury, kontaktu chemicznego i innych warunków panujących w kopalniach lub zakładach chemicznych.

P5: Co należy wziąć pod uwagę w przypadku długoterminowej instalacji bezpośrednio w ziemi i na zewnątrz?

Odp.: Konstrukcja kabla zapewnia odporność na starzenie i ekspozycję na promieniowanie UV, natomiast wersje pancerne zapewniają dodatkową ochronę mechaniczną w warunkach instalacji, w których kabel może być narażony na działanie sił zewnętrznych. W przypadku zastosowań zakopanych bezpośrednio w ziemi lub na zewnątrz, przed instalacją należy sprawdzić rodzaj osłony, warunki glebowe, ekspozycję na światło słoneczne i ochronę mechaniczną.

P6: O czym należy pamiętać przy zginaniu kabla podczas instalacji?

Odp.: Podczas montażu należy przestrzegać podanego minimalnego promienia gięcia. Należy unikać ostrych krawędzi, nadmiernego zginania i silnego ciągnięcia, aby zapobiec uszkodzeniu osłony. Właściwe postępowanie jest szczególnie ważne w przypadku systemów kablowych wysokiego napięcia, ponieważ uszkodzenia mechaniczne mogą mieć wpływ na system izolacji i jego długoterminowe działanie.

P7: Kiedy preferowana jest wersja bezhalogenowa i o niskim dymieniu w porównaniu z konwencjonalnym typem osłony?

Odp.: Wersja bezhalogenowa o niskim dymieniu ma na celu ograniczenie emisji dymu i substancji żrących zawierających halogeny podczas spalania. Można je rozważyć w przypadku infrastruktury gęsto zamieszkanej lub zamkniętej, w tym obiektów transportu kolejowego i podziemnych tuneli użytkowych, gdzie wymagania dotyczące dymu i ognia są bardziej rygorystyczne.

P8: Jakie środki ostrożności są wymagane podczas instalowania kabla w niskich temperaturach?

Odp.: Zalecana temperatura otoczenia przy układaniu nie powinna być niższa niż 0 ℃, chyba że obowiązująca procedura montażu stanowi inaczej. Jeżeli wymagana jest instalacja w niskiej temperaturze, należy zastosować odpowiednie środki podgrzewania wstępnego, aby zmniejszyć ryzyko kruchego uszkodzenia izolacji. W przypadku jednożyłowych kabli prądu przemiennego instalacja wewnątrz rur stalowych powinna również odbywać się zgodnie z obowiązującymi wymaganiami, aby uniknąć nadmiernego nagrzewania prądami wirowymi.
