W przypadku zamówień na projekty inżynierii fotowoltaicznej nowej energii kabel fotowoltaiczny Qiancheng H1Z2Z2-K jest kompatybilny z różnymi krajowymi i zagranicznymi projektami fotowoltaicznego okablowania przesyłowego prądu stałego.
Kabel fotowoltaiczny Qiancheng H1Z2Z2-K wykorzystuje cynowane przewody miedziane klasy 5 z dwuwarstwową usieciowaną poliolefiną. Nadaje się do warunków pracy fotowoltaicznej DC 1,5 kV. Bezhalogenowy, trudnopalny i ognioodporny. Dostępne są kompletne, identyfikowalne dokumenty testowe CNAS, które gwarantują jakość zamówień.
|
Liczba rdzeni × nominalna powierzchnia przekroju poprzecznego (mm²) |
Nominalna grubość izolacji (mm) |
Nominalna grubość osłony (mm) |
Maksymalna średnia średnica zewnętrzna (mm) |
Minimalna rezystancja izolacji przy 20 ℃ (MΩ・km) |
Minimalna rezystancja izolacji przy 90 ℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
W fotowoltaicznym kablu fotowoltaicznym Qiancheng H1Z2Z2-K zastosowano przewodnik z cynowanej miedzi o wysokiej czystości, zapewniający dobrą przewodność elektryczną i kontrolowany wzrost temperatury podczas normalnej pracy przy pełnym obciążeniu. Kabel ma usieciowaną radiacyjnie, bezhalogenową, ognioodporną konstrukcję o działaniu ognioodpornym klasy C, dzięki czemu konstrukcja materiału nadaje się do zastosowań w kablach fotowoltaicznych, gdzie uwzględnia się zachowanie płomienia i niski poziom dymu.
Określony zakres temperatur roboczych wynosi od -40 ℃ do 90 ℃. Konstrukcja kabla przeznaczona jest do zewnętrznych instalacji fotowoltaicznych narażonych na działanie promieni słonecznych, zmian temperatury i innych typowych warunków środowiskowych. Do oceny odporności na warunki atmosferyczne i korozję można zastosować testy starzenia UV i mgły solnej, przy czym podany okres użytkowania wynoszący ponad 25 lat obowiązuje w normalnych warunkach pracy.
Elastyczna konstrukcja przewodów umożliwia łatwiejsze prowadzenie, zginanie i ściąganie izolacji podczas instalacji. Kabel może być używany z kompatybilnymi złączami fotowoltaicznymi, wspierając rutynowe prace przyłączeniowe w terenie. Można zapewnić identyfikację produktu i identyfikowalność partii, wraz z odpowiednimi zapisami testów dostępnymi do kontroli produktu i ponownej weryfikacji zgodnie z wymaganiami projektu.
Temperatura otoczenia podczas układania nie powinna być niższa niż -15℃. Nie ciągnij ani nie zginaj kabla fotowoltaicznego Qiancheng H1Z2Z2-K na siłę w warunkach niskiej temperatury. Minimalny promień zgięcia podczas budowy powinien wynosić 4-krotność zewnętrznej średnicy kabla. Unikaj wytłaczania powłoki i zarysowań.

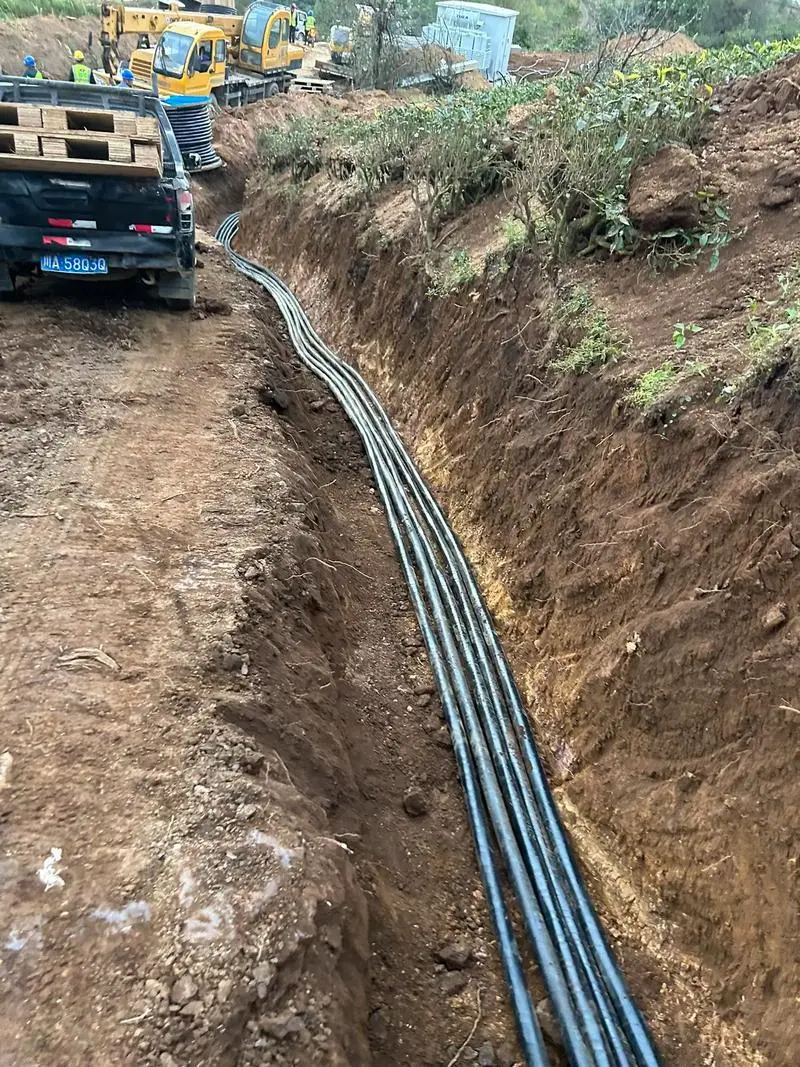

Nadaje się do montażu napowietrznego na zewnątrz, prowadzenia korytek kablowych, instalacji przewodów i układania pod ziemią. Ma zastosowanie do naziemnych elektrowni fotowoltaicznych, rozproszonych systemów fotowoltaicznych na dachach, uzupełniających elektrowni rybacko-słonecznych i innych scenariuszy. Aby przedłużyć żywotność kabla, należy trzymać go z dala od źródeł wysokiej temperatury i obszarów silnie korozyjnych.
Połączenia kablowe należy odpowiednio uszczelnić w celu zapewnienia wodoodporności i izolacji. Zainstaluj wodoodporne puszki przyłączeniowe na odsłoniętych złączach zewnętrznych, aby uniknąć upływu prądu i zwarć spowodowanych przedostawaniem się wody deszczowej. Aby zapobiec zakłóceniom elektromagnetycznym, nie należy prowadzić kabli wysokiego napięcia w tym samym kanale kablowym.
Odp.: Kabel jest przystosowany do zastosowań fotowoltaicznych prądu stałego o napięciu 1,5 kV i wykorzystuje przewodnik z cynowanej miedzi o wysokiej czystości, zapewniający dobrą przewodność elektryczną i kontrolowany wzrost temperatury podczas normalnej pracy przy pełnym obciążeniu.
Odp.: Określony zakres temperatur roboczych wynosi od -40 ℃ do 90 ℃. W normalnych warunkach pracy produkt ma żywotność przekraczającą 25 lat, przy czym podczas oceny produktu uwzględnia się odporność na starzenie UV i korozję mgły solnej.
Odp.: W kablu zastosowano usieciowaną radiacyjnie, bezhalogenową, ognioodporną konstrukcję o klasie ognioodporności klasy C. Jego bezhalogenowa konstrukcja ma za zadanie ograniczać emisję szkodliwych gazów podczas spalania oraz spełniać wymogi bezpieczeństwa pożarowego obowiązujących instalacji fotowoltaicznych.
Odp.: Minimalny promień gięcia podczas układania nie powinien być mniejszy niż 4-krotność zewnętrznej średnicy kabla. Zalecana temperatura otoczenia przy układaniu nie powinna być niższa niż -15℃. Aby zmniejszyć ryzyko uszkodzenia osłony, należy unikać wymuszonego ciągnięcia lub zginania w niskich temperaturach.
Odp.: Typowe metody instalacji obejmują zewnętrzne prowadzenie napowietrzne, korytka kablowe, kanały kablowe i instalację pod światłem. Należy unikać bezpośredniego narażenia na źródła ciepła o wysokiej temperaturze i środowiska silnie korozyjne, chyba że wybrana konstrukcja została sprawdzona pod kątem tych warunków.
Odp.: Połączenia kablowe wymagają odpowiedniego uszczelnienia i izolacji. W przypadku odsłoniętych połączeń zewnętrznych należy zastosować wodoodporne puszki przyłączeniowe lub kompatybilne systemy połączeń, aby ograniczyć przenikanie wody deszczowej i zmniejszyć ryzyko wycieku lub zwarcia.
Odp.: Nie należy go instalować w tym samym kanale ochronnym, co kable wysokiego napięcia. Oddzielne prowadzenie pomaga zachować odpowiednią separację elektryczną i zmniejsza ryzyko wystąpienia zakłóceń lub innych problemów związanych z instalacją w fotowoltaicznych obwodach prądu stałego.
Odp.: Elastyczna konstrukcja przewodu ułatwia prowadzenie kabla i obsługę podczas instalacji, a jego właściwości odizolowania ułatwiają prace połączeniowe. Zgodność z powszechnie używanymi złączami fotowoltaicznymi może również uprościć okablowanie na miejscu.
