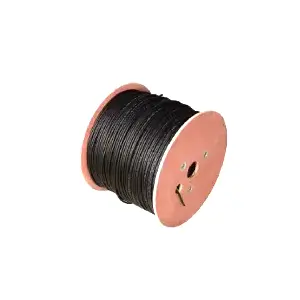

Kabel Qiancheng PV1-F Solar DC jest zamawiany na potrzeby inżynierii elektrowni fotowoltaicznych, odpowiedni do budowy okablowania przesyłowego prądu stałego po stronie modułu fotowoltaicznego. Zapewnia doskonałą odporność na promieniowanie UV, odporność na wysokie i niskie temperatury, odporność na korozję kwasowo-zasadową, odporność na przeciążenia, odporność na zużycie i działanie antykorozyjne. Można go dostosować do różnych trudnych warunków pracy instalacji fotowoltaicznych, zapewniając bezpieczną i stabilną pracę systemu oraz długą żywotność.
|
Liczba rdzeni × nominalna powierzchnia przekroju poprzecznego (mm²) |
Nominalna grubość izolacji (mm) |
Nominalna grubość osłony (mm) |
Maksymalna średnia średnica zewnętrzna (mm) |
Minimalna rezystancja izolacji przy 20 ℃ (MΩ・km) |
Minimalna rezystancja izolacji przy 90 ℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |

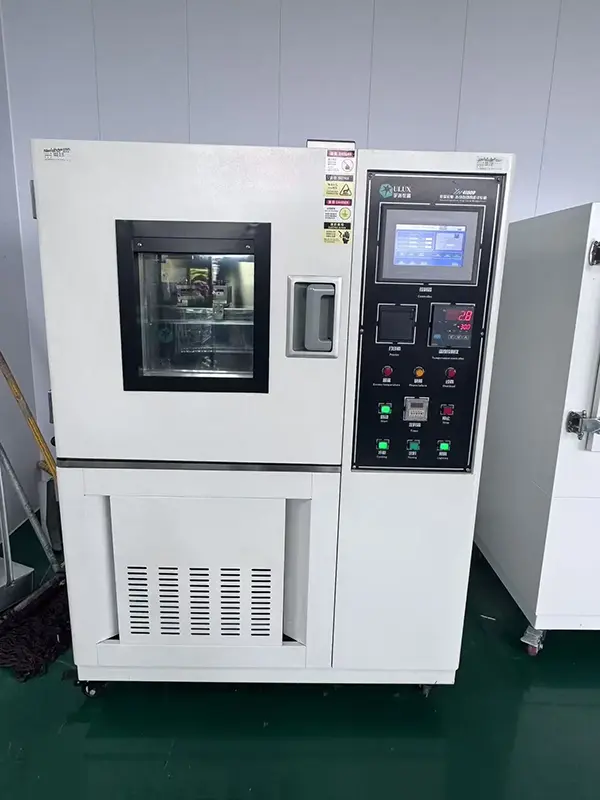

Kabel Qiancheng PV1-F Solar DC wykorzystuje cynowany, elastyczny przewód miedziany o rezystancji lepszej niż norma krajowa i niskim wzroście temperatury w warunkach pełnego obciążenia. Przeszedł test starzenia UV pod kątem zapobiegania starzeniu i odporności na pękanie. Surowce i dane testowe można zweryfikować, aby uniknąć zafałszowań.
Zwykłe kable fotowoltaiczne mają tendencję do pękania w niskich temperaturach. Ten produkt przeszedł próbę zginania w temperaturze -40 ℃ i jest odporny na uszkodzenia podczas budowy w zimnych regionach. Osłona jest odporna na ozon, olej i korozję, odpowiednia do trudnych warunków, takich jak obszary słono-alkaliczne i przybrzeżne warunki mgły solnej, przy niższym wskaźniku awaryjności.
Towary dostępne na miejscu są dostępne w bezpośredniej dostawie. W przypadku projektów fotowoltaicznych o dużej mocy można zapewnić niestandardowe nominalne pole przekroju poprzecznego, stopień ognioodporności i długość cewki. Brak marży pośredników, co zapewnia korzyści kosztowe w przypadku zamówień inżynieryjnych na dużą skalę.
Wszystkie kable solarne prądu stałego Qiancheng PV1-F są przed dostawą testowane pod kątem wytrzymałości na napięcie prądu stałego i rezystancji izolacji. Może wytrzymać odwrotne oddziaływanie wysokiego napięcia w systemach fotowoltaicznych i zapobiegać upływom prądu, awariom i zagrożeniom pożarowym w obwodach prądu stałego. Spełnia wymagania ognioodporności klasy C, co pozwala na ograniczenie rozprzestrzeniania się płomienia wzdłuż kabli.
Odporny na promieniowanie UV, zapewniający stabilną, długoterminową pracę w temperaturach -40 ℃ ~ 90 ℃. Jest odporny na starzenie się i pękanie pod wpływem długotrwałego narażenia na działanie czynników zewnętrznych. Bezhalogenowy typ o niskim dymieniu jest opcjonalny, aby zredukować toksyczny dym podczas pożaru i zagwarantować bezpieczeństwo w zastosowaniach fotowoltaicznych w pomieszczeniach.
Doskonała elastyczność kabla zapobiega uszkodzeniom warstwy izolacyjnej spowodowanym przeciąganiem lub niewielkim ściskaniem podczas budowy, zmniejszając ryzyko przeróbek i koszty konserwacji na późniejszym etapie.
Kabel Qiancheng PV1-F Solar DC został specjalnie zaprojektowany do okablowania po stronie prądu stałego w fotowoltaicznych systemach wytwarzania energii:
- Okablowanie szyn zbiorczych dla modułów wielkogabarytowych, scentralizowanych naziemnych elektrowni fotowoltaicznych;
- Rozproszone elektrownie fotowoltaiczne na dachach budynków przemysłowych i komercyjnych;
- Rozproszone domowe systemy fotowoltaiczne podłączone do sieci;
- Projekty fotowoltaiczne w złożonych warunkach, obejmujące hybrydę rybacko-słoneczną, hybrydę rolniczo-słoneczną, tereny górskie i Gobi.
Odp.: Przewodnik jest wykonany z cynowanej, elastycznej miedzi, która zapewnia dobrą przewodność elektryczną i elastyczność przy ciągłym przenoszeniu prądu w fotowoltaicznych obwodach prądu stałego. Konstrukcja przewodnika pomaga również kontrolować wzrost temperatury w normalnych warunkach pełnego obciążenia.
Odp.: Określony zakres ciągłej temperatury roboczej wynosi od -40 ℃ do 90 ℃. Kabel przeszedł również testy zginania w niskiej temperaturze -40°C, aby ocenić jego elastyczność i odporność na pękanie podczas instalacji w zimnym otoczeniu.
Odp.: Osłona zapewnia odporność na ozon, olej, mgłę solną i działanie kwasów i zasad. To sprawia, że kabel można stosować w instalacjach fotowoltaicznych na obszarach przybrzeżnych, w środowiskach solankowo-alkalicznych oraz w projektach rybacko-solarnych lub innych hybrydowych projektach zewnętrznych, w zależności od rzeczywistych warunków panujących w miejscu instalacji.
Odp.: Gotowe kable można przetestować pod kątem wytrzymałości na napięcie prądu stałego i rezystancji izolacji zgodnie z obowiązującymi wymaganiami kontrolnymi. Testy te pomagają zweryfikować integralność izolacji i parametry elektryczne przed wysyłką kabla.
Odp.: Kabel ma klasę ognioodporności klasy C. Jego konstrukcja ma na celu ograniczenie rozprzestrzeniania się płomienia wzdłuż kabla w przypadku wystawienia na działanie miejscowego pożaru, spełniając wymogi bezpieczeństwa pożarowego stawiane okablowaniu fotowoltaicznemu prądu stałego.
Odp.: Elastyczna konstrukcja pomaga kablowi wytrzymać normalne prowadzenie, ciągnięcie i niewielkie ściskanie podczas instalacji. Aby uniknąć mechanicznego uszkodzenia izolacji lub osłony, nadal wymagane jest prawidłowe obchodzenie się z nią i przestrzeganie określonego promienia zgięcia.
Odp.: Stosowany jest głównie do okablowania po stronie prądu stałego w systemach wytwarzania energii fotowoltaicznej, w tym w elektrowniach naziemnych, dachach komercyjnych i przemysłowych, mieszkaniowych systemach fotowoltaicznych, projektach rolniczo-słonecznych i instalacjach fotowoltaicznych dla ryb.
Odp.: Izolacja wykorzystuje poliolefinę usieciowaną radiacyjnie i została poddana testom starzenia pod wpływem promieni UV. Konstrukcja materiału zapewnia odporność na promieniowanie ultrafioletowe i pomaga zachować właściwości fizyczne kabla podczas długotrwałej pracy na zewnątrz.
