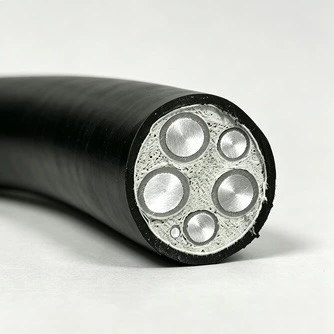

Aluminiowy kabel zasilający niskiego napięcia PVC FR wykorzystuje przewodniki aluminiowe o wysokiej czystości wraz z izolacją z ognioodpornego PVC i osłoną zewnętrzną. Zapewnia wyjątkową wydajność kosztową i jest preferowanym kablem do kontroli kosztów zakupu.
Aluminiowy kabel zasilający niskiego napięcia PVC FR jest produkowany ściśle zgodnie z normami krajowymi i specyfikacjami IEC.
Fabryka może dostarczyć certyfikaty odbioru fabrycznego, raporty z testów typu stron trzecich i raporty z testów wydajności elektrycznej. Dostępne są wersje w języku angielskim umożliwiające dostosowanie do odprawy celnej za granicą i akceptacji projektu.
Dla każdej partii kabli dostępna jest pełna identyfikowalność. Pomaga zagranicznym nabywcom sprawnie przejść lokalne audyty projektów i uniknąć ryzyka zamknięcia projektu spowodowanego brakującymi kwalifikacjami.
|
Przekrój nominalny (mm²) |
Grubość izolacji (mm) |
Grubość osłony (mm) |
Przybliżona średnica zewnętrzna kabla (mm) |
Rezystancja przewodu DC (Ω/km)Al |
Napięcie testowe (kV/5min) |
Amperowość w powietrzu (A)-Al |
Obciążalność w gruncie bezpośrednio zakopanym (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
W kablu zastosowano modyfikowany materiał PVC o zmniejszonej palności. Charakteryzuje się właściwościami samogasnącymi po wystawieniu na działanie otwartego płomienia, skutecznie ograniczając rozprzestrzenianie się ognia i zmniejszając ryzyko rozprzestrzeniania się ognia.
Wszystkie gotowe kable przechodzą test wytrzymałości na napięcie sieciowe i test rezystancji izolacji. Warstwa izolacyjna zapewnia stabilną pracę i jest odporna na awarie i upływ prądu.
Przewodniki mogą wytrzymać krótkotrwałą wysoką temperaturę w warunkach zwarcia, skutecznie zmniejszając ryzyko zapłonu kabla.
Powłoka jest kwaso-zasadoodporna i odporna na wilgoć. Dostosowuje się do scenariuszy takich jak rowy kablowe i układanie napowietrznych obiektów na zewnątrz, aby zagwarantować bezpieczne zasilanie podczas długotrwałej pracy.
Temperatura otoczenia podczas układania nie powinna być niższa niż 0℃. Podczas budowy w niskich temperaturach utrzymuj kable w cieple, aby zapobiec kruchości i pękaniu powłoki.
Minimalny promień zgięcia kabla nie powinien być mniejszy niż 10-krotność zewnętrznej średnicy kabla. Podczas montażu i ciągnięcia należy unikać zarysowania powłoki zewnętrznej ostrymi przedmiotami.
Nadaje się do scenariuszy układania na stałe: wewnętrzne korytka kablowe, rowy kablowe, zewnętrzne instalacje napowietrzne i łagodne bezpośrednie zakopywanie. Nie dotyczy długotrwałego zanurzenia pod wodą.
Przewody aluminiowe należy zacisnąć końcówkami o standardowej konstrukcji, aby zmniejszyć rezystancję styków połączeń i zmniejszyć ryzyko przegrzania połączeń.
Kabel charakteryzuje się niewielką wagą całkowitą. W porównaniu z kablami miedzianymi zmniejsza obciążenia związane z transportem i montażem oraz oszczędza koszty logistyki i robocizny.
Aluminiowy kabel zasilający niskiego napięcia PVC FR wykorzystuje zupełnie nowe, pierwotne, ognioodporne surowce PVC bez domieszek odpadów pochodzących z recyklingu.
W standardowych warunkach pracy i znormalizowanym układaniu projektowana żywotność kabla może osiągnąć ponad 20 lat.
Wysokiej jakości izolacja z PVC zapobiega starzeniu się i promieniowaniu UV, jest odporna na pękanie i proszkowanie podczas długotrwałej pracy na zewnątrz.
Przewodnik charakteryzuje się doskonałą odpornością na korozję elektrochemiczną, umożliwiając długotrwałe i stabilne zasilanie przy prawidłowej eksploatacji i konserwacji, zmniejszając w ten sposób koszty przyszłej wymiany linii.
Utrzymujemy duże zapasy zgodnie z konwencjonalnymi specyfikacjami i stabilnym czasem realizacji zamówień. W przypadku pilnych projektów inżynieryjnych można zorganizować produkcję priorytetową.
Obsługiwane są niestandardowe oznaczenia kabli, niestandardowe opakowania zewnętrzne i usługi cięcia na wymiar.
Ponowna kontrola gotowych produktów jest przeprowadzana przed wysyłką, aby zminimalizować prawdopodobieństwo wypływu towarów niezgodnych.
Listy przewozowe i komplet dokumentów testowych w języku angielskim mogą być dostarczane wraz z zamówieniami.
Stałe wsparcie techniczne jest dostępne po wysyłce. Odpowiedzi online dotyczące doboru kabli, układania i instalacji pomagają w sprawnej realizacji projektów zagranicznych.
Odp.: Kabel zasilający niskiego napięcia z aluminium i PVC FR ma niższą masę całkowitą niż wiele porównywalnych konstrukcji z przewodnikami miedzianymi, co może ułatwić transport, obsługę i instalację kabla. Aluminium ma również ogólnie niższy koszt materiału niż miedź, co może mieć znaczenie w przypadku długich tras kablowych i większych ilości projektów. Ostateczny wybór przewodu powinien uwzględniać obciążalność prądową, spadek napięcia, długość kabla, metodę instalacji i całkowity koszt projektu.
Odp.: W izolacji i osłonie zastosowano ognioodporne materiały PCV. Materiał wystawiony na działanie płomienia zewnętrznego ma za zadanie ograniczyć rozprzestrzenianie się płomienia i wspomagać samogaszenie po usunięciu źródła płomienia. Gotowe kable można poddać testom wytrzymałości na napięcie sieciowe i rezystancji izolacji w celu sprawdzenia stanu systemu izolacji. Ochrona przed zwarciem zależy również od rozmiaru przewodu, zabezpieczenia obwodu i rzeczywistych warunków instalacji.
Odp.: Zalecana temperatura otoczenia podczas układania nie powinna być niższa niż 0 ℃. Jeśli wymagany jest montaż w niższych temperaturach, należy zastosować odpowiednią izolację termiczną lub inne środki instalacyjne zgodnie z obowiązującą procedurą. Minimalny promień zgięcia wynosi co najmniej 10-krotność zewnętrznej średnicy kabla. Podczas instalacji należy unikać ostrych przedmiotów i nadmiernej siły ciągnącej. W zależności od warunków konstrukcyjnych i miejsca kabel można układać w korytkach kablowych, rowach kablowych, systemach napowietrznych lub w niektórych zastosowaniach układanych bezpośrednio w ziemi. Należy unikać długotrwałego zanurzenia pod wodą. W przypadku połączeń przewodów aluminiowych należy stosować kompatybilne końcówki i odpowiednie metody zaciskania, aby kontrolować rezystancję styku i temperaturę złącza.
Odp.: W dostarczonej specyfikacji podano projektowany okres użytkowania wynoszący ponad 20 lat w standardowych warunkach układania i eksploatacji. Dziewicze, ognioodporne materiały PCV zapewniają odporność na normalne starzenie i ekspozycję na zewnątrz. Rzeczywista żywotność zależy od takich czynników, jak ekspozycja na promieniowanie ultrafioletowe, zmiany temperatury, wilgoć, naprężenia mechaniczne i jakość instalacji. W przypadku stałych zastosowań zewnętrznych przed instalacją należy sprawdzić konstrukcję osłony i warunki środowiskowe.
Odp.: Odpowiednia specyfikacja może zostać wyprodukowana zgodnie z odpowiednimi wymaganiami krajowymi i IEC określonymi dla projektu. Protokoły kontroli fabrycznej i raporty z testów elektrycznych mogą być dostarczone zgodnie z zamówioną specyfikacją. W razie potrzeby można również przygotować anglojęzyczną dokumentację techniczną do przeglądu projektu zagranicznego. Jeśli projekt wymaga określonych certyfikatów, raportów stron trzecich lub innych dokumentów zgodności, wymagania te należy potwierdzić przed rozpoczęciem produkcji.
Odp.: Oznakowanie kabli, opakowanie zewnętrzne i wymagania dotyczące przycięcia na długość można ustalić zgodnie ze specyfikacją zamówienia. Przykładowe ilości można omówić oddzielnie od zwykłych zleceń produkcyjnych, natomiast większe ilości można zaplanować zgodnie z wymaganą specyfikacją i możliwościami produkcyjnymi. W przypadku pilnych potrzeb należy wcześniej potwierdzić model kabla, ilość i żądany termin dostawy, aby można było sprawdzić harmonogram produkcji.
Odp.: Qiancheng Cable może dostarczyć informacje techniczne dotyczące specyfikacji kabli, metod instalacji, warunków układania i połączeń terminali. W przypadku zamówień zagranicznych dokumentację produktu, wymagania dotyczące opakowania i szczegóły specyfikacji można sprawdzić przed wysyłką. W przypadku pytań związanych z instalacją można również uzyskać wskazówki techniczne w oparciu o rzeczywisty model kabla i warunki zastosowania.
Odp.: Zewnętrzna powłoka z PVC zapewnia odporność na wilgoć i działanie słabych kwasów lub słabych zasad. Rzeczywista przydatność zależy od stężenia czynnika korozyjnego, czasu ekspozycji, temperatury i środowiska instalacji. W przypadku rowów kablowych lub lokalizacji na zewnątrz, w których utrzymuje się wilgoć, należy również rozważyć drenaż i ochronę mechaniczną. W przypadku, gdy gleba jest narażona na silną korozję kwasowo-zasadową, w celu dodatkowej ochrony można zastosować dodatkową tuleję lub przewód ochronny.
