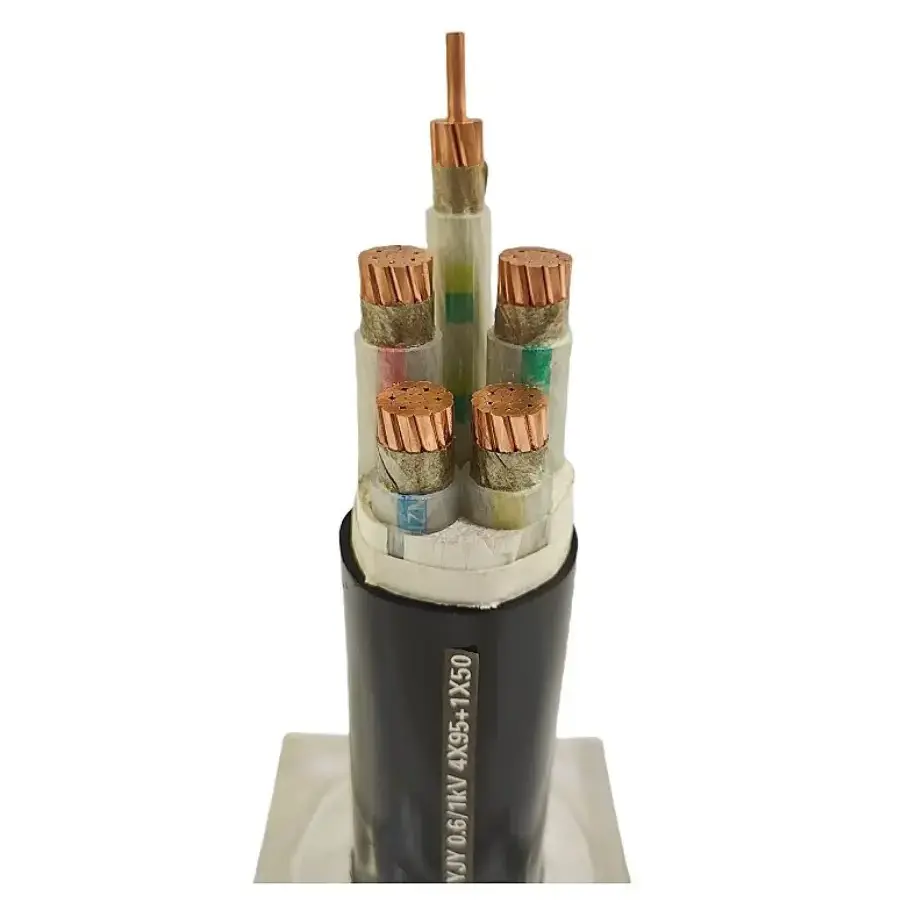

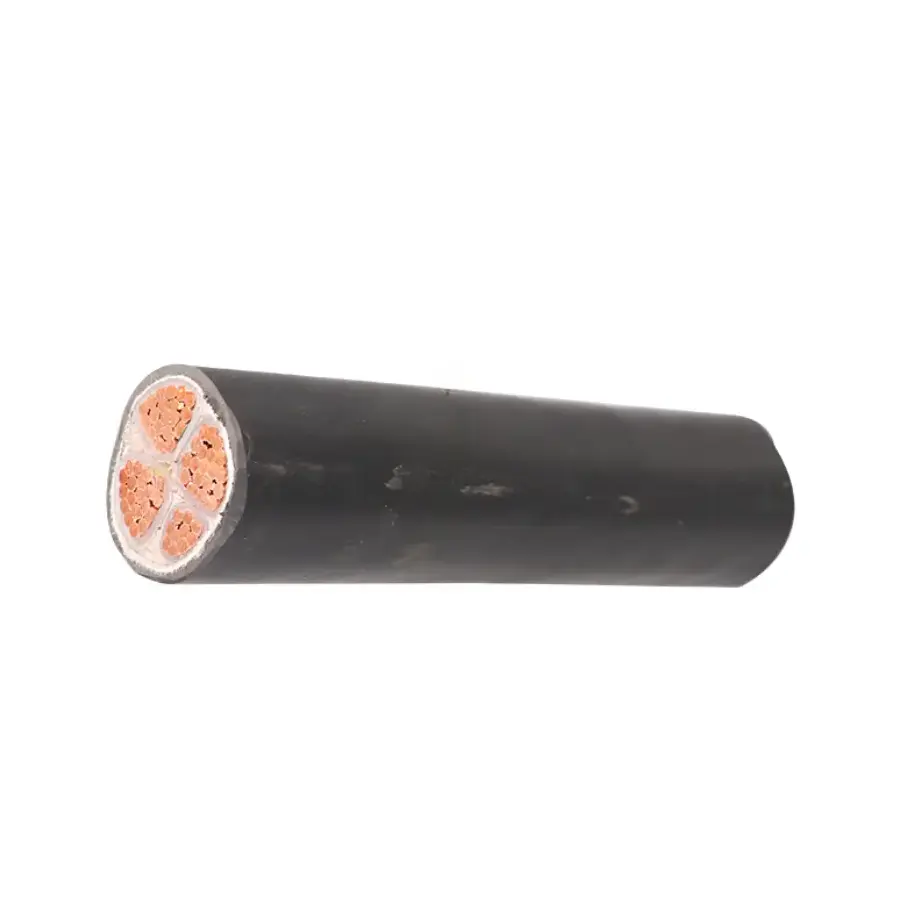

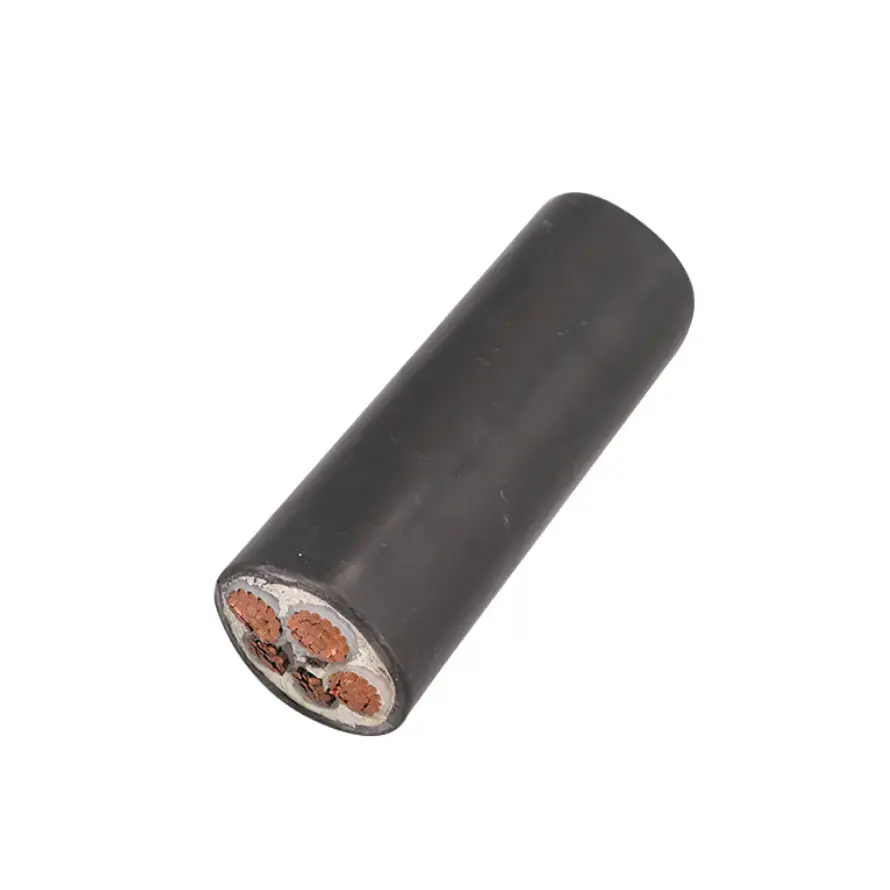

Górniczy kabel zasilający w izolacji XLPE

Model: MYJV, MYJV22.

Izolowany górniczy kabel zasilający XLPE jest zgodny z normą MT/T 818.13-2009, z przewodnikami z miedzi beztlenowej o wysokiej czystości, izolacją usieciowaną XLPE i osłoną z ognioodpornego PVC. Zakres napięcia znamionowego wynosi od 0,6/1 kV do 8,7/10 kV, przy długotrwałej temperaturze pracy 90 ℃. Kabel przeznaczony jest do stacjonarnej dystrybucji energii w kopalniach podziemnych i odkrywkowych. Przeznaczony jest do instalacji statycznej i nie powinien być używany na sprzęcie mobilnym, który wymaga ciągłego ciągnięcia lub wielokrotnego zginania.

Dane techniczne produktu i tabela parametrów technicznych

Kluczowe cechy konstrukcyjne

1. Izolacja XLPE dla wyższych temperatur pracy

Izolacja XLPE ma określoną długoterminową temperaturę pracy 90 ℃, przy krótkotrwałej temperaturze zwarcia do 250 ℃. W porównaniu z izolacją PVC, XLPE zapewnia wyższą temperaturę znamionową dla stałych obwodów mocy, w których należy łącznie uwzględnić obciążenie przewodu i warunki otoczenia.

2. Przewodnik miedziany i parametry elektryczne

Przewodnik wykonany jest z miedzi beztlenowej o wysokiej czystości i jest dostępny w wersji pełnej lub skręconej, zgodnie ze specyfikacją kabla. Przekrój przewodu, układ żył i napięcie znamionowe należy dobrać do podłączonego obciążenia, odległości transmisji i warunków instalacji. Rezystancja przewodu prądu stałego jest sprawdzana pod kątem mających zastosowanie wymagań MT 818 lub GB/T 3956.

3. Ognioodporna osłona z PCV

Zewnętrzna osłona zapewnia zewnętrzną ochronę kabla i ma właściwości zmniejszające palność w zastosowaniach górniczych. Dostarczona specyfikacja określa również odporność na działanie olejów i kwasów i zasad. Przy potwierdzaniu odpowiedniej konstrukcji osłony należy wziąć pod uwagę rzeczywiste narażenie chemiczne, warunki wodne, temperaturę i naprężenia mechaniczne.

4. Opcjonalny pancerz z taśmy stalowej

W przypadku instalacji, w których wymagana jest dodatkowa ochrona mechaniczna, dostępna jest konstrukcja zbrojona taśmą stalową. Dlatego MYJV22 różni się od nieopancerzonej konstrukcji MYJV warstwą pancerza. Ostateczną konstrukcję należy wybrać biorąc pod uwagę sposób układania, ryzyko mechaniczne i obowiązującą specyfikację projektu.

Warunki instalacji i stosowania

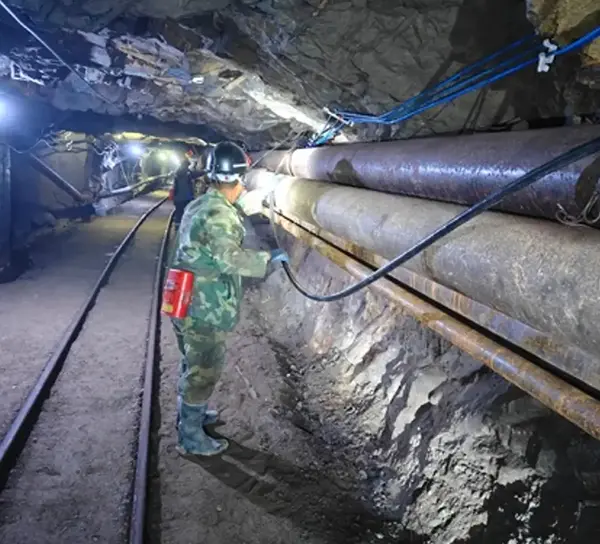

Ten asortyment kabli jest przeznaczony do stałej dystrybucji energii, a nie do ciągłej usługi mobilnej. Typowe zastosowania obejmują główne podziemne chodniki, komory elektromechaniczne, stacjonarne systemy pomp, urządzenia wentylacyjne, obwody zasilania przenośników i inne stacjonarne punkty dystrybucji energii w kopalniach.

1. Podziemna stała dystrybucja energii

W przypadku instalacji podziemnych specyfikację kabla należy sprawdzić pod kątem napięcia znamionowego, prądu obciążenia, trasy instalacji, temperatury otoczenia, narażenia na wilgoć i dostępnej ochrony mechanicznej. Jeżeli kabel jest poprowadzony przez obszary o większym ryzyku uderzenia lub ściskania, można rozważyć konstrukcję opancerzoną.

2. Systemy zasilania kopalń odkrywkowych

Obwody stałe w kopalniach odkrywkowych mogą wiązać się z narażeniem na działanie czynników zewnętrznych, kurzem, deszczem i zmianami temperatury. Dobór kabla powinien uwzględniać te warunki środowiskowe wraz z wymaganym poziomem napięcia, rozmiarem przewodu i sposobem ułożenia.

3. Urządzenia do płukania i wspierania węgla

Stałe obwody zasilania dla zakładów płuczących węgiel, pompowni, systemów wentylacyjnych i innych obiektów pomocniczych można określić w zależności od obciążenia sprzętu i odległości dystrybucji. Konstrukcję kabla należy sprawdzić pod kątem rzeczywistego środowiska, zamiast stosować jedną specyfikację do wszystkich obiektów kopalni.

Dobór techniczny i kontrola

Przed złożeniem zamówienia należy potwierdzić wymagane napięcie znamionowe, przekrój przewodu, liczbę żył, konstrukcję pancerza, długość przewodu oraz sposób montażu. W przypadku dłuższych tras zasilania należy wziąć pod uwagę spadek napięcia i rezystancję przewodu oraz oczekiwane obciążenie.

Podczas kontroli przychodzącej można sprawdzić model produktu i konstrukcję kabla pod kątem zgodności ze specyfikacją zakupu. W zależności od wymagań projektu dokumentacja i zapisy testów mogą obejmować rezystancję przewodu, badania izolacji, wyniki wytrzymywania napięcia i zapisy testów ognioodporności. Jeżeli wymagana jest certyfikacja specyficzna dla kopalni lub dodatkowe dokumenty kontrolne, należy je potwierdzić przed produkcją i wysyłką.

Często zadawane pytania

P1: Jaka norma dotyczy tego górniczego kabla zasilającego?

Odp.: Produkt określono zgodnie z normą MT/T 818.13-2009, z wymaganiami dotyczącymi przewodów odniesionymi do normy GB/T 3956, tam gdzie ma to zastosowanie. Dokładny standard i dokumentacja wymagana dla projektu powinna zostać potwierdzona z wybranym modelem i napięciem znamionowym.

P2: Jakie napięcie i rozmiary przewodów są dostępne?

Odp.: Podany zakres napięcia znamionowego wynosi od 0,6/1 kV do 8,7/10 kV, podczas gdy w tabeli technicznej podano przekroje przewodów od 2,5 mm² do 300 mm². Konfiguracja rdzeni może być 3-rdzeniowa lub 3+1-rdzeniowa, a dokładna kombinacja zależy od wybranej specyfikacji kabla.

P3: Jaka jest różnica między MYJV i MYJV22?

Odp.: MYJV odnosi się do konstrukcji izolowanej XLPE i osłoniętej PVC, podczas gdy MYJV22 dodaje pancerz z taśmy stalowej. Wersja pancerna jest brana pod uwagę tam, gdzie instalacja wymaga dodatkowej ochrony mechanicznej. Właściwa konstrukcja zależy od trasy kabla i warunków ułożenia.

P4: Czy tego kabla można używać w kombajnach węglowych lub innym mobilnym sprzęcie górniczym?

Odp.: Nie. Ten kabel jest przeznaczony do instalacji statycznej i stałej dystrybucji mocy. Sprzęt wymagający ciągłego ciągnięcia, wielokrotnego zginania lub wykonujący inne prace mobilne zwykle wymaga elastycznego kabla górniczego specjalnie zaprojektowanego dla tych warunków pracy.

P5: Jakie informacje należy podać, prosząc o wycenę?

Odp.: Wymagane informacje zwykle obejmują napięcie znamionowe, przekrój poprzeczny przewodu, konfigurację rdzenia, długość kabla, ilość, metodę instalacji i sprzęt aplikacyjny. Jeżeli projekt wymaga szczególnej certyfikacji, protokołów kontroli, wymagań dotyczących pakowania lub dokumentów technicznych, należy to również uwzględnić w zapytaniu ofertowym.

P6: Co należy sprawdzić przed wysyłką lub odbiorem na miejscu?

Odp.: Sprawdź model kabla, napięcie znamionowe, rozmiar przewodu, konfigurację rdzenia, typ pancerza i długość kabla pod kątem specyfikacji zakupu. W zależności od projektu przed odbiorem należy zapoznać się z odpowiednimi wynikami testów elektrycznych, danymi dotyczącymi rezystancji przewodów, zapisami wytrzymałości napięciowej, dokumentacją dotyczącą ognioodporności i wymaganymi certyfikatami.

W przypadku stacjonarnych systemów dystrybucji energii w kopalniach, górniczy kabel zasilający z izolacją XLPE należy dobrać w zależności od obciążenia elektrycznego, napięcia znamionowego, metody instalacji i warunków środowiskowych. W przypadku zastosowań obejmujących ruch ciągły należy osobno sprawdzić konstrukcję kabla, aby dopasować ją do wymagań mechanicznych sprzętu.
