Ognioodporny miedziany kabel sterujący XLPE

Modele produktów: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 itp.

W systemach przeciwpożarowych i sterowania awaryjnego kabel sterujący musi w dalszym ciągu przesyłać sygnały elektryczne, gdy jest wystawiony na działanie nadmiernego ciepła lub ognia. Ognioodporny miedziany kabel sterujący XLPE jest przeznaczony do obwodów niskiego napięcia i obejmuje konfiguracje do prowadzenia wewnątrz pomieszczeń, ekranowane okablowanie sygnałowe i instalacje chronione mechanicznie. Asortyment produktów obejmuje konstrukcje nieopancerzone, ekranowane i opancerzone, dostosowane do różnych warunków układania.

Kabel zawiera miedzianą żyłę, izolację XLPE i dwuwarstwową, ognioodporną strukturę z syntetycznej taśmy mikowej. Dostarczone dane techniczne określają maksymalną długoterminową temperaturę pracy izolacji XLPE wynoszącą 90 ℃. Liczbę żył, przekrój przewodu, ekranowanie i pancerz można wybrać w zależności od obwodu sterującego, podłączenia sprzętu i metody instalacji.

Specyfikacja produktu, wymiary i tabela parametrów technicznych

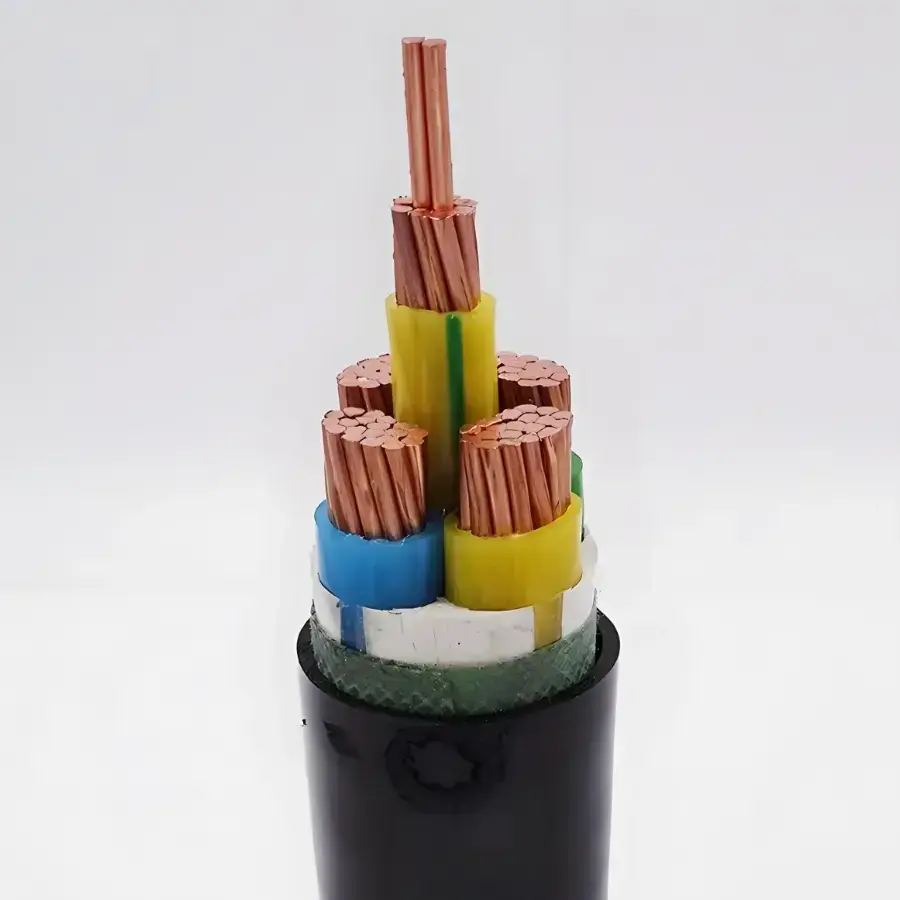

Konstrukcja i właściwości ognioodporne

Przewodnik miedziany o wysokiej czystości

W dostarczonej specyfikacji jako materiał przewodnika określono miedź beztlenową o wysokiej czystości wynoszącą 99,99%. Dla N-KYJV wymienione są przewody jednodrutowe klasy 1, natomiast dla odpowiednich modeli elastycznych dostępne są konfiguracje przewodów elastycznych. Podano przekroje od 0,75 do 6 mm² i liczbę żył od 2 do 61, co pozwala na dopasowanie konfiguracji kabla do różnych układów obwodów sterujących.

Izolacja XLPE

Podstawową warstwę izolacyjną tworzy polietylen usieciowany XLPE. Dane techniczne określają maksymalną długoterminową temperaturę pracy 90℃ i krótkotrwałą tolerancję przeciążenia 130℃. Przy wyborze kabla należy wziąć pod uwagę ten zakres temperatur wraz z obciążeniem przewodu, warunkami otoczenia i rzeczywistym środowiskiem instalacji.

Dwuwarstwowa, ognioodporna struktura miki

Warstwa ognioodporna składa się z dwuwarstwowego owinięcia taśmy z miki syntetycznej. Zgodnie z dostarczoną specyfikacją kabel może pozostawać pod napięciem przez 90 minut w temperaturze otwartego ognia nie niższej niż 830℃. Warstwa ognioodporna jest zatem kluczową częścią konstrukcji kabla w obwodach sterowania awaryjnego i sygnalizacyjnych, w których wymagana jest ciągła praca obwodu.

Ognioodporna powłoka zewnętrzna

Zewnętrzna powłoka jest wykonana z trudnopalnej poliolefiny. Oprócz ochrony wewnętrznej struktury kabla podczas instalacji i obsługi, osłona ma za zadanie ograniczać rozprzestrzenianie się płomienia w podanych warunkach odporności ogniowej.

Modele dla różnych warunków instalacji

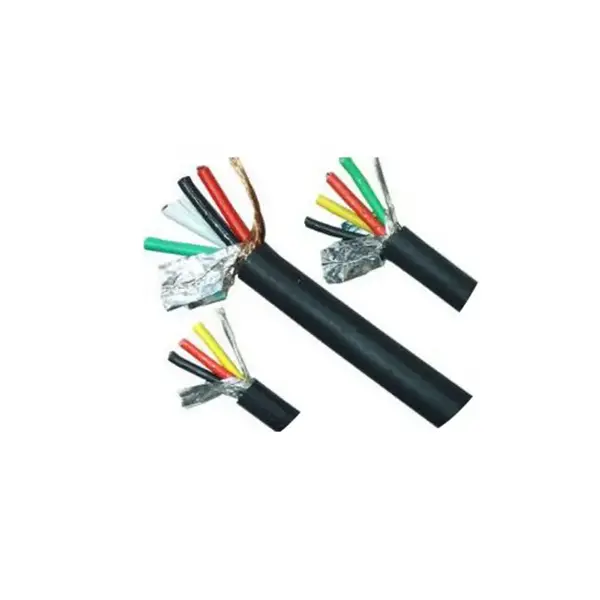

Nieopancerzona konstrukcja NH-KYJY/NH-KYJYR ma minimalny promień zgięcia równy 6-krotności zewnętrznej średnicy kabla i może być stosowana w korytkach kablowych, kanałach wewnętrznych i kanałach kablowych. Tam, gdzie występują zakłócenia elektromagnetyczne, ekranowana konfiguracja NH-KYJYP zapewnia ekranowanie za pomocą oplotu miedzianego o określonym pokryciu co najmniej 80%.

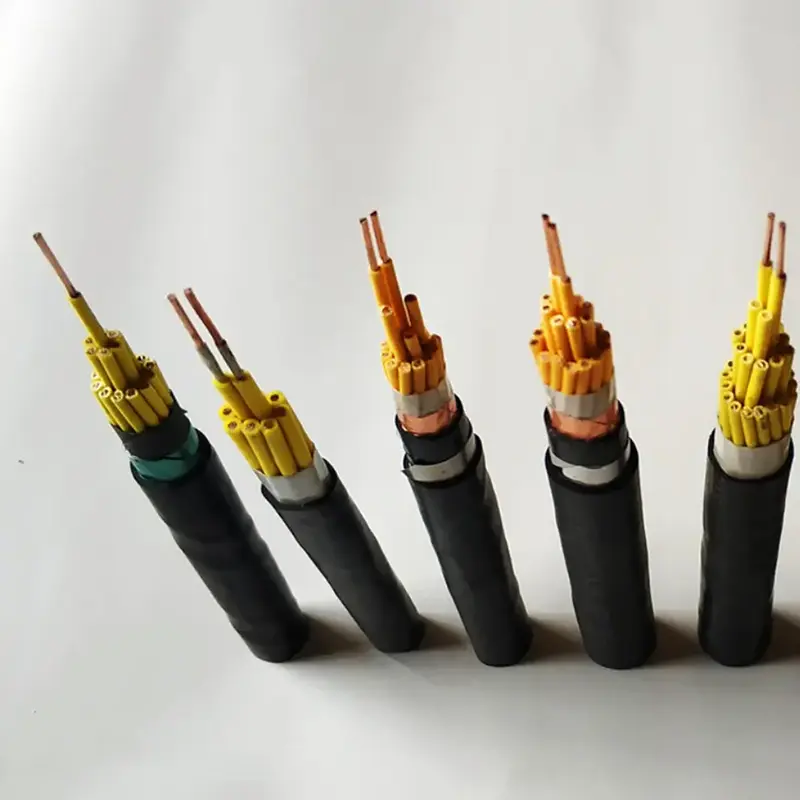

W przypadku tras narażonych na naciski mechaniczne lub instalacje podziemne N-KYJV22 i N-KYJY23 są dostępne w wersji z dwuwarstwowym pancerzem z taśmy stalowej i minimalnym promieniem zgięcia wynoszącym 12-krotność zewnętrznej średnicy kabla. Przed wyborem konstrukcji pancernej należy potwierdzić sposób montażu, narażenie mechaniczne, warunki zakopania i wymagany stopień ochrony.

Gdzie używany jest kabel

Systemy przeciwpożarowe

Obwody sterujące i sygnalizacyjne dla alarmów przeciwpożarowych, pomp tryskaczowych, wentylatorów oddymiających, żaluzji przeciwpożarowych i oświetlenia awaryjnego mogą wykorzystywać kabel tam, gdzie wymagana odporność ogniowa i parametry elektryczne są zgodne ze specyfikacją projektu.

Obiekty podziemne i zamknięte

Tunele, korytarze użyteczności publicznej, parkingi podziemne i inne zamknięte przestrzenie mogą wymagać ognioodpornego okablowania sterującego dla sprzętu awaryjnego i systemów połączeń przeciwpożarowych.

Obiekty nowej energii

Elektrownie fotowoltaiczne, pomieszczenia ze sprzętem do magazynowania energii i infrastruktura ładowania mogą obejmować awaryjne obwody sterujące, w których należy łącznie uwzględnić temperaturę, odporność ogniową i warunki instalacji.

Budynki użyteczności publicznej i budynki o dużym natężeniu ruchu

Szpitale, szkoły, centra handlowe, lotniska i budynki biurowe mogą wymagać ognioodpornych obwodów sterujących dla systemów awaryjnych i urządzeń obsługujących budynki.

Obiekty przemysłowe

Zakłady metalurgiczne, chemiczne i inne zakłady przemysłowe mogą stosować ognioodporne okablowanie sterujące do wyłączania urządzeń, alarmowania, wentylacji awaryjnej i powiązanych funkcji kontrolnych, zgodnie z obowiązującymi wymaganiami projektu.

Eksportowany sprzęt elektryczny

Kabel może być specyfikowany jako część sprzętu elektromechanicznego lub systemów przeciwpożarowych przeznaczonych do projektów zagranicznych, z wymaganymi normami, dokumentacją testową i opakowaniem potwierdzonym zgodnie z rynkiem docelowym.

Weryfikacja techniczna i kwestie związane z zakupami

W przypadku ognioodpornego kabla sterowniczego weryfikacja powinna obejmować nie tylko materiał przewodu. Przekrój przewodu, ilość żył, rezystancja izolacji, wynik napięcia wytrzymywanego, warstwa ognioodporna, materiał powłoki i obowiązujące warunki montażu powinny odpowiadać specyfikacji projektu.

Dostarczone dane określają napięcie 3000 V/5 min dla testu wytrzymywanego napięcia gotowego produktu i rezystancję izolacji co najmniej 1000 MΩ·km przy 20℃. W przypadku zamówień projektowych wymagane raporty z testów, dokumenty certyfikacyjne i obowiązujące normy rynku docelowego należy potwierdzić w odniesieniu do dokładnego modelu kabla, a nie całej kategorii produktu.

W przypadku zamówień eksportowych opakowanie może być wyposażone w folię z tworzywa sztucznego oraz szpule z tworzywa sztucznego lub drewna poddanego fumigacji, zgodnie z dostarczoną specyfikacją. Oznaczenie żyły, długość dostawy oraz wszelkie wymagania dotyczące ekranowania, opancerzenia lub konstrukcji bezhalogenowej o niskiej emisji dymu należy uwzględnić w specyfikacji zamówienia.

Jak określić kabel dla projektu

Najpierw sprawdź napięcie w obwodzie sterującym i wymagany poziom odporności ogniowej. Następnie określ przekrój przewodu i liczbę żył zgodnie z podłączonym sprzętem i konstrukcją obwodu. Jeśli trasa kabla przebiega przez obszar, w którym występują zakłócenia elektromagnetyczne, można rozważyć konstrukcję ekranowaną. W przypadku tras bezpośredniego zakopywania lub tras odsłoniętych mechanicznie może być wymagany model opancerzony.

Droga montażu określa również minimalny promień gięcia. Wersje nieopancerzone wymagają co najmniej 6-krotności zewnętrznej średnicy kabla, wersje ekranowane co najmniej 8-krotność, a wymienione wersje opancerzone co najmniej 12-krotność. W przypadku projektów obejmujących tunele, szpitale, centra handlowe lub inne lokalizacje o dużym natężeniu ruchu, przed złożeniem zamówienia należy potwierdzić w specyfikacji projektu wymaganą niskodymową, bezhalogenową lub inną specjalną konstrukcję kablową.

Często zadawane pytania

1. Jaki standard jest określony dla tego kabla?

Dołączona tabela techniczna określa GB/T 9330 jako normę obowiązującą dla produktu. W przypadku projektów zagranicznych wymagane normy międzynarodowe, dokumenty certyfikacyjne i wymagania testowe powinny zostać potwierdzone zgodnie z rynkiem docelowym i dokładną konstrukcją kabla.

2. Jaka jest konstrukcja ognioodporna i jak długo obwód może pozostawać pod napięciem?

W kablu zastosowano dwuwarstwową taśmę z miki syntetycznej jako warstwę ognioodporną. Dostarczone dane techniczne określają ciągłe zasilanie przez 90 minut w temperaturze otwartego ognia nie niższej niż 830℃. Rzeczywistą klasyfikację odporności ogniowej oraz dokumentację badań należy zweryfikować z zamówionym modelem i obowiązującą normą projektową.

3. Jakie rozmiary przewodów i ilości rdzeni są dostępne?

Wymienione standardowe przekroje przewodów to 0,75, 1,0, 1,5, 2,5, 4 i 6 mm². Standardowe serie rdzeni obejmują 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 i 61 rdzeni. Specjalne liczby rdzeni można omówić zgodnie z wymaganiami projektu.

4. Czy dostępne są wersje ekranowane i opancerzone?

Tak. Ekranowany NH-KYJYP jest wymieniony z ekranowaniem z oplotu miedzianego i współczynnikiem pokrycia co najmniej 80%. N-KYJV22 i N-KYJY23 są wymienione w wersji z dwuwarstwowym pancerzem z taśmy stalowej. Model należy dobrać pod kątem zakłóceń elektromagnetycznych, narażenia mechanicznego i sposobu montażu.

5. Jaki promień gięcia należy zachować podczas montażu?

Zgodnie z dostarczoną specyfikacją, nieopancerzony NH-KYJY/NH-KYJYR wymaga minimalnego promienia zgięcia równego 6-krotności średnicy zewnętrznej kabla, ekranowany NH-KYJYP wymaga co najmniej 8-krotności, a opancerzony N-KYJV22 lub N-KYJY23 wymaga co najmniej 12-krotności.

6. Jakie informacje są potrzebne do wyceny?

Proszę podać wymagany model, przekrój przewodu, ilość żył, długość kabla, napięcie znamionowe, sposób układania i środowisko instalacji. Jeśli wymagane jest ekranowanie, zbrojenie taśmą stalową, konstrukcja bezhalogenowa o niskim dymieniu, specjalna długość dostawy lub opakowanie eksportowe, należy również uwzględnić te szczegóły, aby można było dokładnie dopasować specyfikację i dokumentację.
