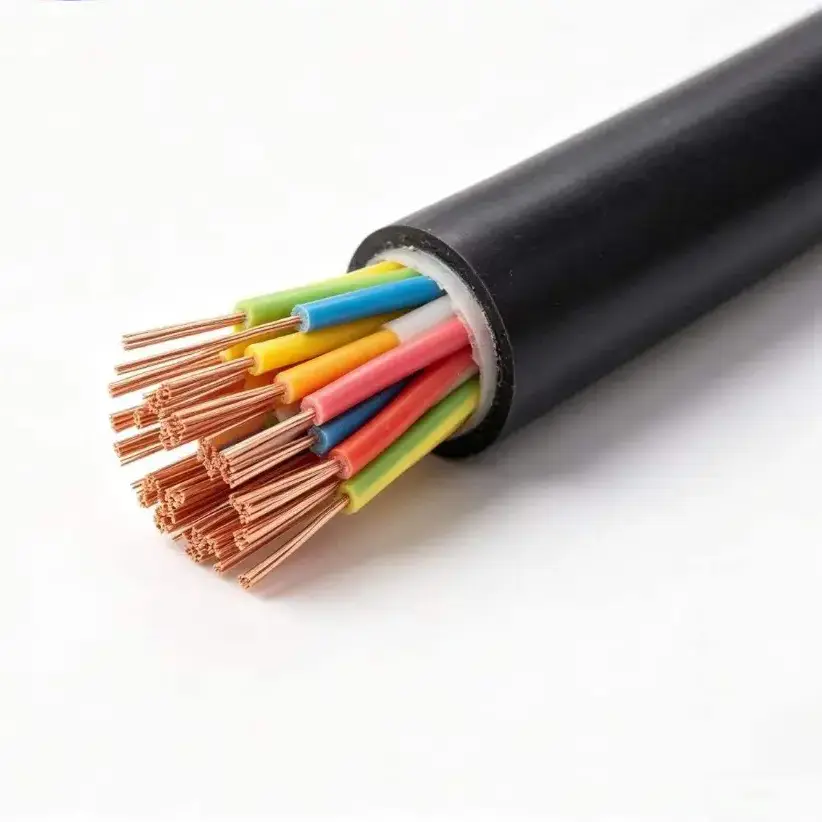

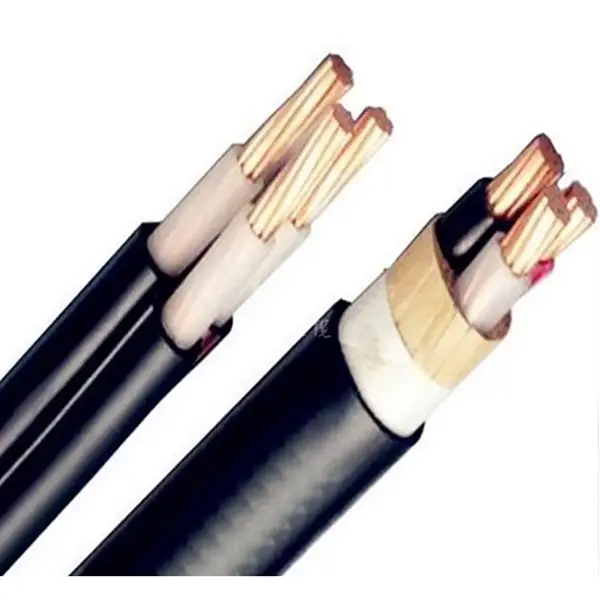

Miedziany kabel sterujący XLPE

Modele produktów: KYJV, KYJVP, KYJV22, KYJY itp.

Miedziany kabel sterujący XLPE jest stosowany w niskonapięciowych obwodach sterujących, oprzyrządowania i sygnałowych, w których system izolacji musi wytrzymać podwyższone temperatury robocze. Standardowa konstrukcja łączy w sobie przewodniki z miedzi beztlenowej o wysokiej czystości z izolacją XLPE i zewnętrzną osłoną z PVC, a konfiguracje nieuzbrojone, ekranowane i opancerzone taśmą stalową są dostępne dla różnych warunków instalacji.

W dostarczonych danych technicznych podano napięcie znamionowe 450/750 V, maksymalną długoterminową temperaturę pracy 90°C i standardowe przekroje przewodów od 0,75 do 6 mm². W zależności od obwodu i sposobu układania, kabel może być dostarczony z żyłami pełnymi lub elastycznymi, w konfiguracji wielożyłowej, z ekranem, pancerzem lub w wersji niskodymnej i bezhalogenowej WDZ.

Specyfikacja produktu, wymiary i tabela parametrów technicznych

Konstrukcja i charakterystyka elektryczna

1. Izolacja XLPE

Podstawową warstwę izolacyjną tworzy usieciowany polietylen. Dostarczona specyfikacja podaje maksymalną długoterminową temperaturę pracy 90°C i krótkotrwałą tolerancję na przeciążenie 130°C. Ten zakres temperatur jest jednym z głównych powodów, dla których należy rozważyć izolację XLPE, gdy instalacja sterownicza może pracować w warunkach powyżej typowych warunków ogólnego zastosowania okablowania w izolacji PVC.

2. Opcje przewodu miedzianego

Przewodnik jest wykonany w 99,99% z miedzi beztlenowej o wysokiej czystości. KYJV wykorzystuje przewód stały klasy 1, podczas gdy KYJVR jest wymieniony jako przewód elastyczny klasy 5. Dzięki temu konstrukcję przewodu można dopasować do stałego okablowania lub instalacji, w których wymagana jest dodatkowa elastyczność.

3. Osłona z PCV i warianty funkcjonalne

Standardowy płaszcz zewnętrzny wykonany jest z PVC, a jako ulepszona opcja dostępna jest niskodymna i bezhalogenowa wersja WDZ. Ekranowany KYJVP dodaje ekranowanie z oplotu miedzianego, podczas gdy KYJV22 wykorzystuje zbroję z taśmy stalowej do zastosowań wymagających dodatkowej ochrony mechanicznej. Warianty te umożliwiają dopasowanie konstrukcji kabla do otaczającej instalacji zamiast stosowania jednej konfiguracji dla każdego projektu.

Wybór właściwej konfiguracji

Ilość rdzeni powinna odpowiadać liczbie obwodów sterujących, oprzyrządowania lub zabezpieczeń obsługiwanych przez kabel. Standardowy asortyment obejmuje od 2 do 61 żył, a przekroje przewodów mieszczą się w zakresie od 0,75 do 6 mm². Wymagany przekrój przewodu należy określić na podstawie obciążenia obwodu, dopuszczalnego spadku napięcia i warunków instalacji, a nie wyłącznie na podstawie liczby żył.

Warunki instalacji decydują o tym, czy potrzebna jest dodatkowa ochrona. Nieopancerzony KYJV lub KYJVR przeznaczony jest do korytek kablowych, kanałów wewnętrznych i stałego okablowania w kanałach kablowych. KYJVP można rozważyć tam, gdzie występują zakłócenia elektromagnetyczne, natomiast KYJV22 jest przeznaczony do określonych instalacji wymagających pancerza z taśmy stalowej i ochrony mechanicznej. Podczas frezowania należy również uwzględnić podane minimalne wartości promieni zgięcia.

Typowe zastosowania

1. Energia i sprzęt elektryczny

Kabel może być używany do okablowania sterującego i sygnałowego niskiego napięcia związanego ze sprzętem fotowoltaicznym, systemami magazynowania energii, falownikami, szafami elektrycznymi i powiązanym sprzętem. Izolacja XLPE zapewnia określony długoterminowy zakres temperatur pracy wynoszący 90 °C w instalacjach, w których temperatury otoczenia lub sprzętu wymagają takiego poziomu wydajności izolacji.

2. Automatyka przemysłowa

Szafy sterownicze do obrabiarek, pomp, wentylatorów, systemów PLC i sprzętu procesowego mogą wymagać wielożyłowego okablowania sterującego z różnymi konfiguracjami przewodów i instalacji. Wersje z elastycznymi przewodnikami mogą uprościć prowadzenie wokół zacisków urządzeń i szafek, natomiast wersje ekranowane są dostępne dla obwodów, w których należy wyeliminować zakłócenia elektromagnetyczne.

3. Infrastruktura komunalna i budowlana

Gama kabli może być stosowana w podziemnych tunelach użyteczności publicznej, rowach kablowych, instalacjach elektrycznych budynków i innych stałych instalacjach sterowniczych niskiego napięcia. Tam, gdzie kable są narażone na dodatkowe obciążenia mechaniczne lub wymagają konstrukcji bezpośrednio w ziemi, opancerzona konfiguracja KYJV22 zapewnia inną opcję instalacji.

4. Sterowanie i ochrona systemu elektroenergetycznego

Obwody wtórne niskiego napięcia w podstacjach, elektrowniach, rozdzielniach i urządzeniach elektrycznych mogą wykorzystywać wielożyłowe kable sterujące do pozyskiwania sygnałów, blokowania i sterowania sprzętem. Ostateczny model należy dopasować do funkcji obwodu, rozmiaru przewodu, wymagań dotyczących ekranowania i metody instalacji.

5. Eksportuj sprzęt i projekty inżynieryjne

W przypadku projektów dotyczących sprzętu elektrycznego i inżynierii przeznaczonych na eksport specyfikacja kabla powinna zostać potwierdzona z obowiązującymi wymaganiami projektu przed rozpoczęciem produkcji. Dokumentację, długość dostawy, typ szpuli i wszelkie wymagane protokoły kontroli można określić wraz z modelem i konstrukcją kabla.

Kontrola techniczna przed złożeniem zamówienia

W przypadku wyceny projektu podstawowe informacje zwykle obejmują model kabla, napięcie znamionowe, klasę przewodu, przekrój, liczbę żył i wymaganą długość. Jeżeli kabel będzie prowadzony w pobliżu urządzeń generujących zakłócenia elektromagnetyczne, wymagania dotyczące ekranowania należy określić osobno. Należy również zidentyfikować bezpośrednie zakopanie lub instalację odsłoniętą, aby można było ocenić potrzebę stosowania opancerzenia.

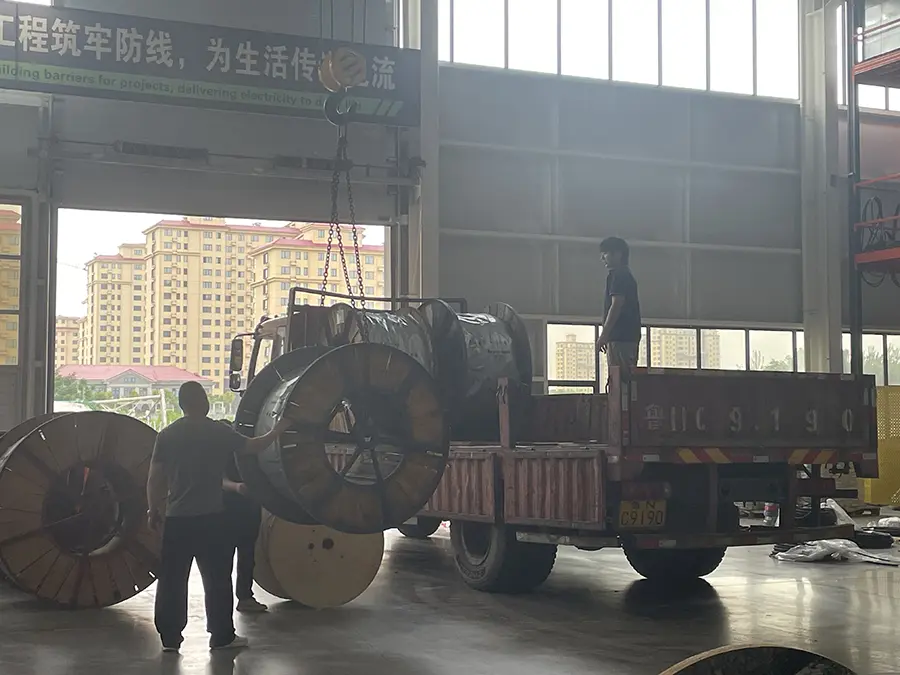

W przypadku zamówień eksportowych opakowanie i dokumentacja powinny zostać potwierdzone na etapie wyceny. W dostarczonej specyfikacji wymieniono szpule z tworzywa sztucznego i szpule z poddanego fumigacji drewna, wraz z niestandardowymi długościami dostaw. Specjalne wymagania, takie jak niskodymowa konstrukcja bezhalogenowa WDZ lub wersje odporne na zimno, powinny być również określone przed produkcją.

Często zadawane pytania

1. Jakie standardy są określone dla tego kabla?

Dostarczone dane produktu wymieniają GB/T 9330 jako normę krajową. Jeżeli projekt zagraniczny wymaga dodatkowych standardów, certyfikatów lub dokumentów kontrolnych, wymagania te należy potwierdzić zgodnie z rynkiem docelowym i specyfikacją projektu.

2. Jakie rozmiary przewodów i ilości rdzeni są dostępne?

Standardowe przekroje przewodów to 0,75, 1,0, 1,5, 2,5, 4 i 6 mm². Standardowe konfiguracje rdzeni obejmują od 2 do 61 rdzeni, w tym wiele rdzeni pośrednich. Specjalne ilości rdzeni mogą być produkowane zgodnie z wymaganiami projektu.

3. Jaka jest temperatura pracy izolacji XLPE?

Dostarczone dane techniczne określają maksymalną długoterminową temperaturę pracy 90°C i krótkotrwałą tolerancję przeciążenia 130°C. Standardowa minimalna temperatura układania wynosi ≥0°C, natomiast wersja odporna na zimno przeznaczona jest do bezpośredniego montażu w temperaturze -30°C.

4. Kiedy wymagana jest wersja ekranowana czy opancerzona?

Ekranowany KYJVP można rozważyć, gdy należy kontrolować zakłócenia elektromagnetyczne w obwodzie sygnałowym lub sterującym. Pancerny KYJV22 przeznaczony jest do układania w warunkach wymagających dodatkowej ochrony mechanicznej, w tym w przypadku bezpośredniego zakopywania pod ziemią. Minimalne wymagania dotyczące promienia zgięcia są różne dla konstrukcji nieopancerzonych, osłoniętych i opancerzonych.

5. Jakie testy elektryczne są wymagane przed dostawą?

Dostarczona specyfikacja podaje rezystancję izolacji ≥1000 MΩ·km w temperaturze 20 °C oraz test wytrzymywanego napięcia gotowego produktu wynoszący 3000 V/5 min bez przebicia. Tabela określa również pełną kontrolę przed dostawą. Wszelkie wymagania dotyczące kontroli specyficznej dla projektu lub wymagania dotyczące testów przeprowadzanych przez strony trzecie powinny zostać potwierdzone przed rozpoczęciem produkcji.

6. Czy można dostosować długość dostawy i konstrukcję kabla?

Tak. W dostarczonych danych podane są indywidualne długości dostaw z podaną tolerancją długości ±0,5%. Specjalne ilości rdzeni, elastyczna konstrukcja przewodnika, ekranowanie, zbrojenie, konstrukcja WDZ o niskiej emisji dymu, bezhalogenowa i wersje odporne na zimno mogą być określone zgodnie z wymaganiami projektu.
