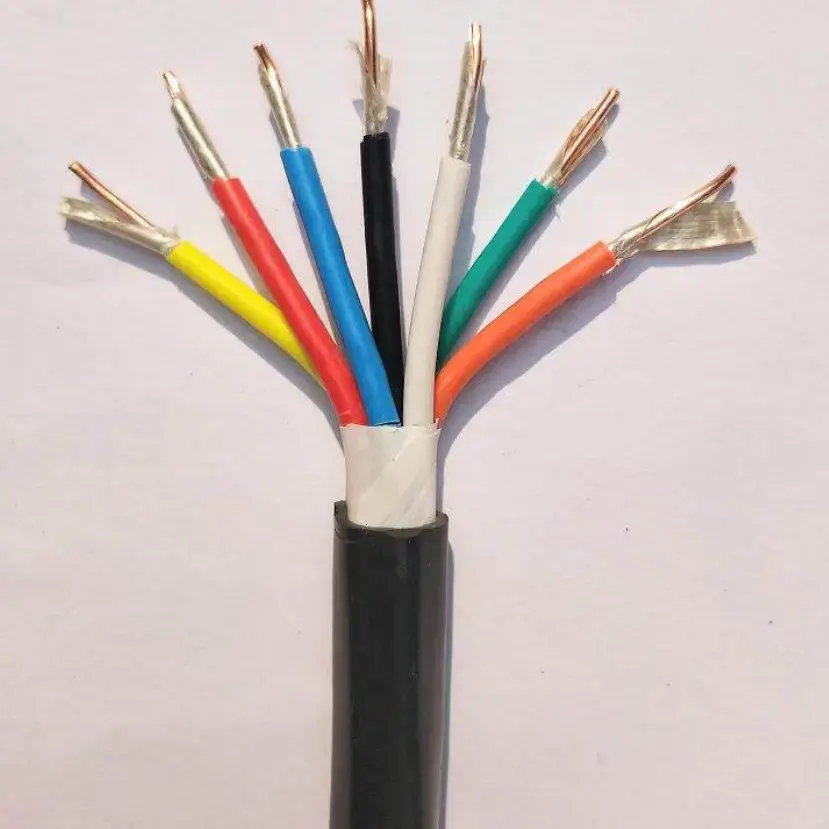

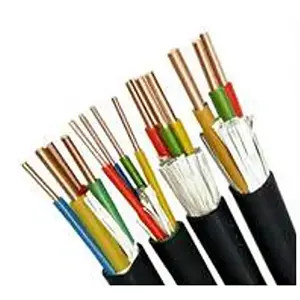

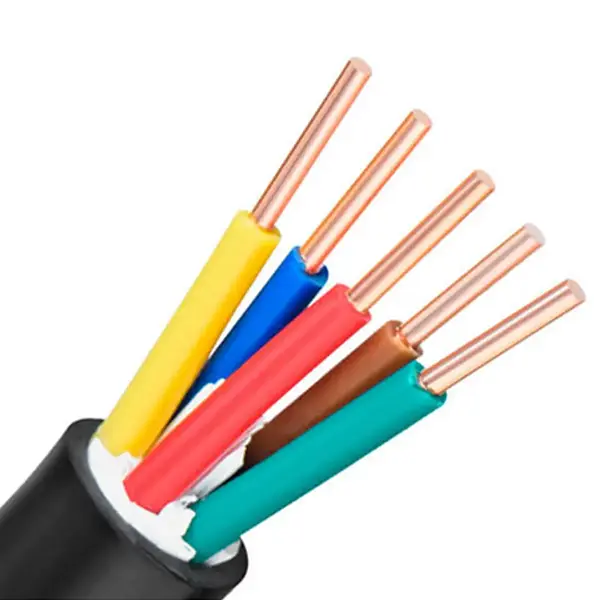

Miedziany, ognioodporny kabel sterujący z PVC

Podstawowy model produktu: N-KVV (NH-KVV).

Miedziany, ognioodporny kabel sterujący z PVC, łączy w sobie miedzianą żyłę, ognioodporną warstwę z taśmy mikowej oraz izolację i osłonę z PVC do obwodów sterujących i pomocniczych, które wymagają ognioodpornej konstrukcji kabla. Kabel 450/750 V przeznaczony jest do zastosowań, w których utrzymanie ciągłości obwodu przez określony czas w warunkach pożaru jest częścią projektu systemu. W zależności od konstrukcji przewodu, kabel może być skonfigurowany z przewodami miedzianymi klasy 1 lub klasy 5.

Taśma mikowa tworzy kluczową warstwę ognioodporną wokół przewodu, a opcje elastycznych przewodów ułatwiają prowadzenie kabla przez korytka kablowe, szafy sterownicze i połączenia urządzeń. Dobór specyfikacji powinien uwzględniać przekrój przewodu, ilość żył, warunki montażu oraz wymagania odporności ogniowej kompletnej instalacji elektrycznej.

Specyfikacja produktu Wymiary i tabela parametrów technicznych

Konstrukcja ognioodporna i konstrukcja kabla

Warstwa ognioodporna z taśmy mikowej

Taśma mikowa jest umieszczona wokół przewodu jako główny element ognioodporny. W przypadku narażenia na ogień warstwa ta ma za zadanie utrzymać izolację elektryczną w określonych warunkach testowych i pomóc zachować ciągłość obwodu przez wymagany okres. Rzeczywistą klasę odporności ogniowej należy potwierdzić w oparciu o obowiązującą specyfikację produktu i metodę badań projektu.

Opcje przewodu miedzianego

Konstrukcja przewodu może być oparta na miedzi klasy 1 lub klasy 5, w zależności od wymaganej konfiguracji kabla. Tabela techniczna podaje ilość przewodów, przekrój poprzeczny i wartości rezystancji 20 ℃ DC, umożliwiając sprawdzenie parametrów elektrycznych przed potwierdzeniem specyfikacji.

Izolacja i osłona PCV

PVC zapewnia pierwotną izolację wokół przewodu i przyczynia się do ogólnej ochrony mechanicznej kabla. Podana grubość izolacji zmienia się wraz ze zmianą przekroju znamionowego, dlatego specyfikację kabla należy dobierać uwzględniając wymagany przekrój żyły i warunki montażu.

Jak kabel pasuje do systemów kontroli przeciwpożarowej

Miedziany, ognioodporny kabel sterowniczy z PVC jest przeznaczony do obwodów, w których funkcje sterujące, alarmowe, monitorujące lub pomocnicze mogą wymagać pozostania dostępne podczas pożaru przez określony czas. Typowe obwody obejmują szafy sterownicze przeciwpożarowe, urządzenia oddymiające, pompy pożarnicze i inne systemy sterowane elektrycznie.

Funkcję ognioodporną należy uwzględnić w całym projekcie obwodu. Prowadzenie kabli, sposób mocowania, podłączony sprzęt, środowisko instalacji i wymagana klasyfikacja odporności ogniowej mogą mieć wpływ na ostateczną wydajność systemu.

Scenariusze zastosowań

1. Inżynieria przeciwpożarowa: szafy sterownicze przeciwpożarowe, systemy sygnalizacji pożaru, wentylatory oddymiające i obwody sterujące pompami wody pożarowej.

2. Elektrownie: elektryczne szafy sterownicze, wtórne linie sterujące do agregatów prądotwórczych oraz okablowanie sterujące lub sygnałowe w pomieszczeniach rozdzielczych mocy.

3. Przemysł metalurgiczny: Pulpity automatyki i obwody sterujące urządzeniami linii produkcyjnych w warsztatach metalurgicznych.

4. Konstrukcja budynku: Maszynownie w piwnicy, centralne systemy klimatyzacji i systemy sterowania połączeniami przeciwpożarowymi wind.

5. Przemysł ogólny: urządzenia do oczyszczania ścieków, linie produkcyjne suszące i obwody sterujące obsługujące obrabiarki, gdzie wymagana jest konstrukcja ognioodporna.

Praktyczne rozważania dotyczące wyboru

1. Przekrój przewodu

Wymagany przekrój należy określić na podstawie obciążenia elektrycznego, funkcji obwodu, dopuszczalnej rezystancji przewodu i obowiązujących wymagań instalacyjnych. Dostępne dane obejmują przekroje nominalne od 0,5 mm² do 6 mm².

2. Ilość rdzenia

Ilość żył powinna odpowiadać liczbie przenoszonych obwodów sterujących, alarmowych, monitorujących i pomocniczych. W tabeli wymieniono zalecane konfiguracje rdzeni dla 61 rdzeni, z dostępnymi niestandardowymi ilościami rdzeni zgodnie z dostarczoną specyfikacją.

3. Elastyczność i trasa instalacji

Tam, gdzie kable muszą przechodzić przez szafy sterownicze, korytka lub połączenia urządzeń, należy łącznie rozważyć konstrukcję przewodnika i dopuszczalne warunki zginania. Wymagany promień zgięcia powinien być potwierdzony na podstawie obowiązującej specyfikacji kabla, a nie zakładany wyłącznie na podstawie typu przewodu.

4. Wymagania dotyczące odporności ogniowej

Kable ognioodporne należy dobierać w zależności od wymaganego czasu trwania próby, warunków narażenia na ogień i standardu systemu. Kabel nie powinien być określany jedynie terminem „ognioodporny”; należy również potwierdzić wymaganą klasyfikację wydajności i towarzyszącą dokumentację testową.

Weryfikacja jakościowa i techniczna

W przypadku zamówień projektowych główne punkty weryfikacji obejmują materiał i konstrukcję przewodu, nominalny przekrój poprzeczny, rezystancję przewodu, konfigurację taśmy mikowej, grubość izolacji PVC i wymiary gotowego kabla. Te mierzalne cechy stanowią praktyczną podstawę do porównania dostarczonego kabla z ustaloną specyfikacją techniczną.

W przypadku zamówień eksportowych lub inżynieryjnych Qiancheng może koordynować wymaganą dokumentację produktu zgodnie ze specyfikacją kabla i wymaganiami projektu. Jeśli wymagany jest konkretny raport z badania odporności ogniowej, certyfikat lub dokument kontroli, należy go zidentyfikować przed potwierdzeniem zamówienia, aby można było sprawdzić obowiązującą dokumentację z rzeczywistą konfiguracją kabla.

Często zadawane pytania

Jakie jest napięcie znamionowe tego miedzianego, ognioodpornego kabla sterującego z PVC?

Napięcie znamionowe wynosi 450/750 V. Przeznaczony jest do obwodów sterujących, monitorujących i pomocniczych, gdzie wymagana jest określona konstrukcja ognioodporna.

Jaki materiał zapewnia funkcję ognioodporną?

Taśma mikowa stosowana jest jako ognioodporna warstwa wokół przewodu. Jego funkcją jest pomaganie w utrzymaniu izolacji elektrycznej i ciągłości obwodu w określonych warunkach próby ogniowej.

Jakie rozmiary przewodów są uwzględnione w tabeli specyfikacji?

Tabela obejmuje nominalne przekroje poprzeczne od 0,5 mm² do 6 mm², z odpowiednimi konfiguracjami przewodów, grubością izolacji PVC i wartościami rezystancji przewodów DC 20℃.

Ile rdzeni można skonfigurować?

Wymienione zalecane numery rdzeni to 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 i 61. Niestandardowe ilości rdzeni można omówić zgodnie ze specyfikacją projektu.

Gdzie można zastosować ten miedziany, ognioodporny kabel sterujący z PVC?

Może być stosowany w systemach sterowania przeciwpożarowego, obwodach sterowania elektrowniami, sprzęcie metalurgicznym, systemach mechanicznych i elektrycznych budynków, sprzęcie do oczyszczania ścieków i innych zastosowaniach w sterowaniu przemysłowym, gdzie wymagana jest ognioodporna konstrukcja kabla.

Jakie informacje należy podać w wycenie projektu?

W celu potwierdzenia specyfikacji przydatne jest podanie wymaganego modelu, przekroju przewodu, ilości żył, długości kabla, środowiska instalacji, wymagań w zakresie odporności ogniowej oraz wszelkich wymaganych dokumentów technicznych lub protokołów kontroli.
