Kabel sterujący z miedzi i PVC, trudnopalny

Modele produktów: ZR-KVV, a mianowicie Z(A, B, C, D) -KVV, ZR-KVVP, a mianowicie Z(A, B, C, D) -KVVP, ZR-KVV22, a mianowicie Z(A, B, C, D) -KVV22 itp.

Miedziany kabel kontrolny z ognioodpornego PVC to kabel sterowniczy 450/750 V, w którym zastosowano przewodniki z miedzi beztlenowej o wysokiej czystości, taśmę mikową oraz izolację i osłonę z ognioodpornego PVC. Dostępne są konstrukcje przewodów pełnych klasy 1, linkowych klasy 2 i elastycznych klasy 5 dla różnych warunków okablowania. Kabel przeznaczony jest do obwodów sterujących, monitorujących i pomocniczych w obiektach przemysłowych, budynkach i innych instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest trudnopalność i ognioodporność.

Konstrukcja kabla może również obejmować opcjonalnie oplot z drutu miedzianego lub ekranowanie z taśmy miedzianej, przy liczbie rdzeni od 2 do 61 żył. Dlatego wybór może opierać się na typie przewodu, przekroju poprzecznym, liczbie żył, wymaganiach dotyczących ekranowania, metodzie instalacji i mających zastosowanie wymaganiach dotyczących odporności ogniowej projektu.

Specyfikacja produktu Wymiary i tabela parametrów technicznych

Budowa i wydajność

Opcje przewodów dla różnych warunków okablowania

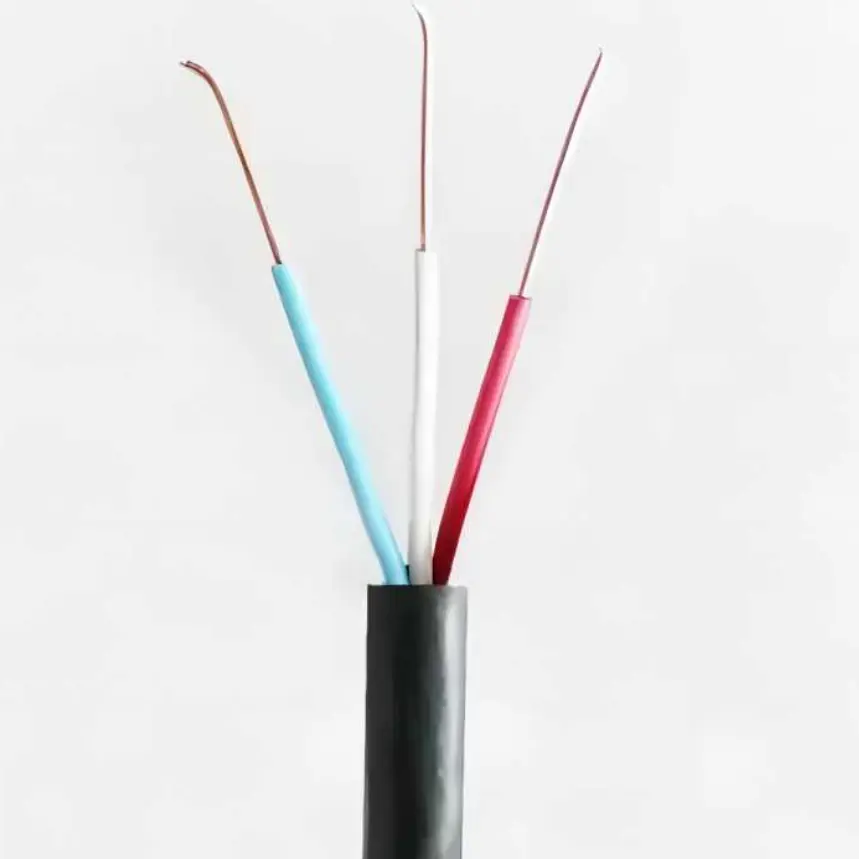

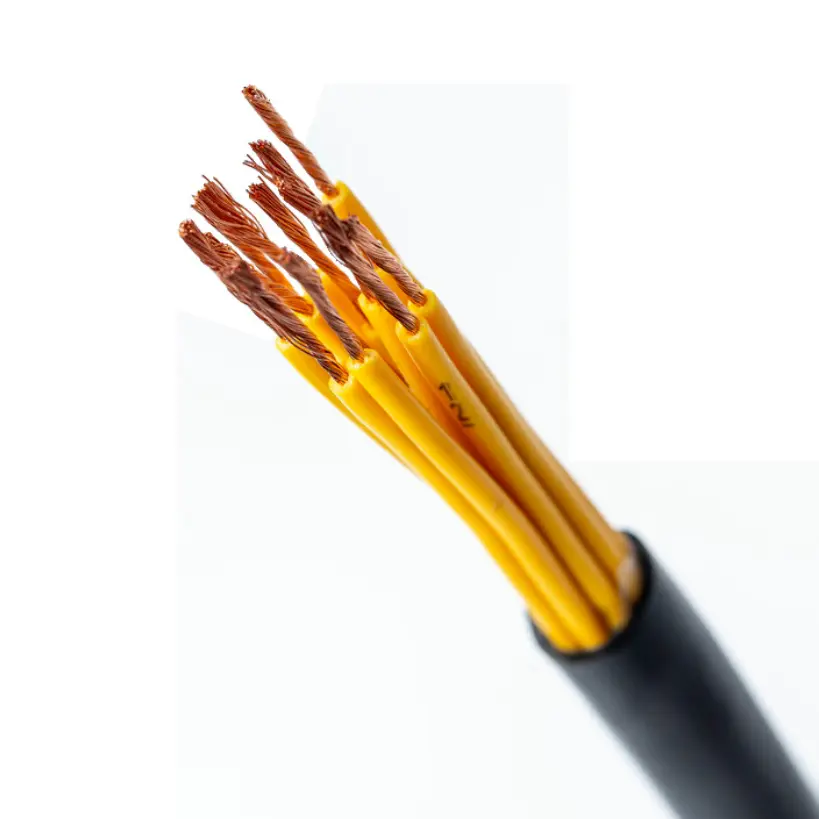

Kabel jest dostępny z żyłami miedzianymi litymi, linkowymi lub elastycznymi. Konstrukcje pełne i linkowe można stosować tam, gdzie trasa kabla jest stosunkowo stała, natomiast przewody elastyczne są wygodniejsze w przypadku okablowania szaf, połączeń sprzętu i instalacji wymagających łatwiejszej obsługi kabli. Należy dobrać odpowiednią konstrukcję przewodu, biorąc pod uwagę sposób montażu i wymagania mechaniczne.

Taśma mikowa i izolacja PCV

Taśma mikowa tworzy ognioodporną warstwę wokół przewodnika, a PVC stanowi główną izolację elektryczną. Zewnętrzna powłoka jest również wykonana z trudnopalnego PCV. Ta kombinacja nadaje kablowi zarówno określoną konstrukcję ognioodporną, jak i właściwości zmniejszające palność dla odpowiedniej konfiguracji kabla.

Opcjonalne ekranowanie

W przypadku obwodów, w których należy uwzględnić zakłócenia elektromagnetyczne, jako warstwę ekranującą można zastosować oplot z drutu miedzianego lub owinięcie taśmą miedzianą. Podany współczynnik pokrycia ekranowaniem wynosi ≥80%. Konstrukcję ekranowaną należy dobrać w zależności od rodzaju sygnału, otaczającego sprzętu elektrycznego i środowiska instalacji.

Gdzie kabel spełnia praktyczne wymagania dotyczące okablowania

Kabel sterujący z miedzi i PVC, trudnopalny, można skonfigurować zarówno dla stałych, jak i bardziej elastycznych warunków okablowania sterującego. Zmniejsza to potrzebę wyboru zupełnie różnych konstrukcji przewodów, gdy projekt obejmuje szafy sterownicze, połączenia urządzeń i stałe trasy kablowe w ramach tej samej instalacji elektrycznej.

W przypadku obwodów przenoszących sygnały sterujące i monitorujące rezystancja przewodu jest ważną specyfikacją, a nie tylko opisem materiału. Tabela techniczna zawiera wymagania dotyczące rezystancji izolacji, napięcia wytrzymywanego i rezystancji przewodu, które można wykorzystać do potwierdzenia technicznego przed złożeniem zamówienia.

Jeżeli ochrona przeciwpożarowa stanowi część projektu elektrycznego, należy ocenić właściwości ognioodporne i ognioodporne kabla wraz z ułożeniem kabla, metodami podparcia i wymaganiami całego systemu przeciwpożarowego. Wydajność kabla nie powinna być rozpatrywana niezależnie od metody instalacji.

Scenariusze zastosowań

1. Systemy przeciwpożarowe: szafy sterownicze przeciwpożarowe, obwody alarmowe, urządzenia oddymiające i systemy sterowania pompami wody pożarowej.

2. Urządzenia energetyczne: elektryczne szafy sterownicze, obwody pomocnicze agregatu prądotwórczego oraz okablowanie sterujące lub sygnałowe w pomieszczeniach rozdzielczych zasilania.

3. Automatyka przemysłowa: Systemy sterowania liniami produkcyjnymi, maszynami i urządzeniami procesowymi, w których wymagana jest trudnopalna konstrukcja kabla.

4. Budynkowe systemy elektryczne: systemy sterowania windami, urządzenia centralnej klimatyzacji, maszynownie w piwnicach i inne zastosowania automatyki budynku.

5. Ogólny sprzęt przemysłowy: sprzęt do oczyszczania ścieków, linie suszące, obrabiarki i inne pomocnicze obwody sterujące.

Weryfikacja jakościowa i techniczna

W przypadku zamówień technicznych główne punkty weryfikacji obejmują konstrukcję przewodu, przekrój przewodu, grubość izolacji PVC, rezystancję izolacji, napięcie wytrzymywane, rezystancję przewodu, konfigurację ekranowania i określone wymagania dotyczące odporności ogniowej. Parametry te stanowią bardziej praktyczną podstawę do akceptacji produktu niż ogólne opisy jakości kabla.

Firma Qiancheng może dostarczyć odpowiednie specyfikacje produktu i dokumentację techniczną zgodnie z zamówioną konfiguracją kabli. W przypadku projektów inżynieryjnych i eksportowych wymagania dotyczące raportów z testów, certyfikatów, protokołów kontroli, opakowania i długości kabla powinny zostać potwierdzone przed rozpoczęciem produkcji.

Przewodnik wyboru specyfikacji

Przekrój przewodu

Dostępny przekrój przewodu wynosi od 0,5 mm² do 10 mm². Wybór powinien opierać się na funkcji obwodu, obciążeniu elektrycznym, dopuszczalnej rezystancji przewodu i obowiązujących wymaganiach instalacyjnych.

Ilość rdzenia

Standardowa konfiguracja obejmuje od 2 do 61 rdzeni. Ilość rdzeni należy określić na podstawie liczby obwodów sterujących, monitorujących i pomocniczych wymaganych przez urządzenie lub projekt.

Wymagania dotyczące ekranowania

Jeżeli występują zakłócenia sygnału, można rozważyć zastosowanie oplotu z drutu miedzianego lub ekranowania z taśmy miedzianej. Wymaganą metodę ekranowania należy potwierdzić zgodnie ze środowiskiem elektrycznym i wymaganiami systemu sterowania.

Wydajność ogniowa

Tabela techniczna określa warunki ekspozycji na ogień nie mniejsze niż 830 ℃ przez 90 minut oraz wymagania dotyczące zmniejszania palności zgodnie z GB/T 19666. Wymagane warunki testowe i dokumentacja powinny zostać potwierdzone z rzeczywistą specyfikacją projektu przed złożeniem zamówienia.

Często zadawane pytania

1. Jakie standardy są określone dla tego kabla?

Dane techniczne odnoszą się do GB/T 9330 w zakresie rezystancji przewodu prądu stałego i GB/T 19666 w zakresie wymienionych wymagań dotyczących zmniejszania palności. Wszelkie dodatkowe certyfikaty lub dokumenty testowe wymagane w przypadku projektu eksportowego należy potwierdzić zgodnie z zamówioną konfiguracją okablowania.

2. Jakie konstrukcje przewodów są dostępne?

Kabel może być skonfigurowany z litymi, sztywnymi przewodnikami lub wielożyłowymi, elastycznymi przewodnikami. Odpowiednia konstrukcja zależy od tego, czy instalacja jest stacjonarna, prowadzona przez szafę sterowniczą, czy też wymaga większej elastyczności podczas instalacji.

3. Jakie przekroje i ilości rdzeni są dostępne?

Podane przekroje przewodów mieszczą się w zakresie od 0,5 mm² do 10 mm², a liczba żył wynosi od 2 do 61 żył. Ostateczną kombinację należy potwierdzić zgodnie z projektem obwodu i konfiguracją kabla.

4. Czy kabel może być ekranowany?

Tak. Oplot z drutu miedzianego lub owinięcie taśmą miedzianą można określić jako opcjonalną warstwę ekranującą, z podanym współczynnikiem pokrycia ekranu ≥80%.

5. Gdzie powszechnie stosuje się ten miedziany, trudnopalny kabel kontrolny z PVC?

Stosowany jest do obwodów sterujących, monitorujących i pomocniczych w systemach przeciwpożarowych, obiektach energetycznych, urządzeniach automatyki przemysłowej, instalacjach elektrycznych budynków i innych zastosowaniach przemysłowych, w których wymagane są określone właściwości trudnopalne i ognioodporne.

6. Jakie informacje są potrzebne do wyceny?

Podaj wymagany model, typ przewodu, przekrój poprzeczny, liczbę żył, wymagania dotyczące ekranowania, długość kabla, środowisko instalacji i obowiązujące wymagania dotyczące odporności ogniowej. Należy również wcześniej określić wszelkie wymagane protokoły kontroli, certyfikaty lub dokumentację eksportową.
