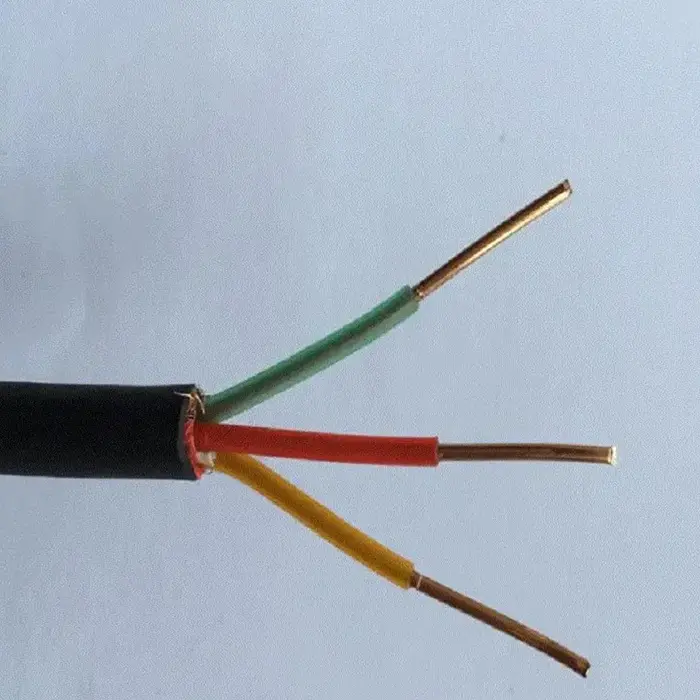

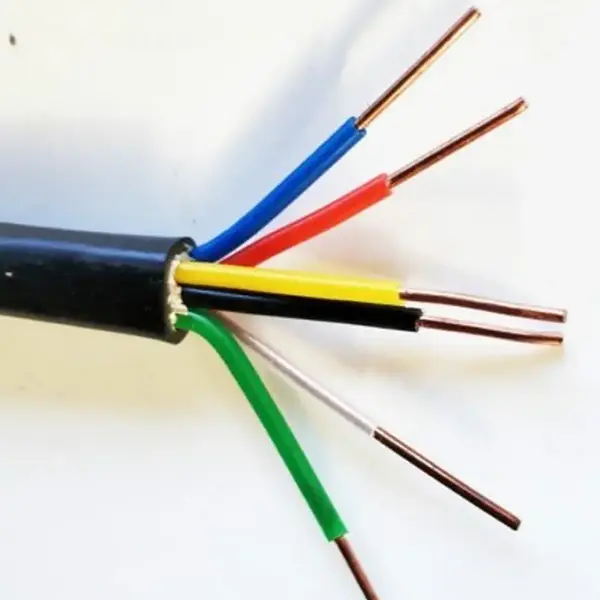

Kabel sterujący z miedzi XLPE, trudnopalnej

Modele produktów: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP itp.

Ognioodporny miedziany kabel sterujący XLPE jest stosowany w obwodach sterujących i sygnałowych niskiego napięcia, w których należy ograniczyć rozprzestrzenianie się płomienia. Standardowa konstrukcja łączy w sobie przewód z miedzi beztlenowej z izolacją XLPE i ognioodporną powłoką zewnętrzną, a konfiguracje przewodów litych lub elastycznych są dostępne dla różnych wymagań dotyczących okablowania. Wersje ekranowane i opancerzone rozszerzają asortyment do instalacji, w których należy również uwzględnić zakłócenia elektromagnetyczne lub ochronę mechaniczną.

Izolację XLPE określono na maksymalną długoterminową temperaturę pracy wynoszącą 90 °C, natomiast kabel jest dostępny w konfiguracjach 450/750 V z wieloma żyłami i przekrojami przewodów. Stopnie uniepalnienia Z(A, B, C), ekranowanie, pancerz i długości specjalne można dobierać w zależności od obwodu sterującego i warunków układania.

Specyfikacja produktu, wymiary i tabela parametrów technicznych

Budowa i wydajność

1. Izolacja XLPE do okablowania sterującego podwyższoną temperaturą

System izolacji oparty jest na usieciowanym polietylenie, a nie na konwencjonalnej izolacji PVC. Zgodnie z dostarczoną specyfikacją warstwa XLPE ma maksymalną długoterminową temperaturę pracy 90°C i krótkotrwałą tolerancję na przeciążenia 130°C. Dzięki temu konstrukcja nadaje się do stosowania w urządzeniach sterujących i instalacjach elektrycznych, w których kabel może podlegać wyższym temperaturom pracy.

2. Przewody miedziane do obwodów sterujących i sygnałowych

Specyfikacja przewodnika obejmuje 99,99% miedzi beztlenowej o wysokiej czystości, dostępne są przewodniki stałe klasy 1 i elastyczne przewody linkowe klasy 5. Wybór pomiędzy konstrukcją sztywną a elastyczną można dostosować do sposobu okablowania, rozmieszczenia zacisków i przestrzeni instalacyjnej.

3. Osłona trudnopalna i opcjonalna ochrona

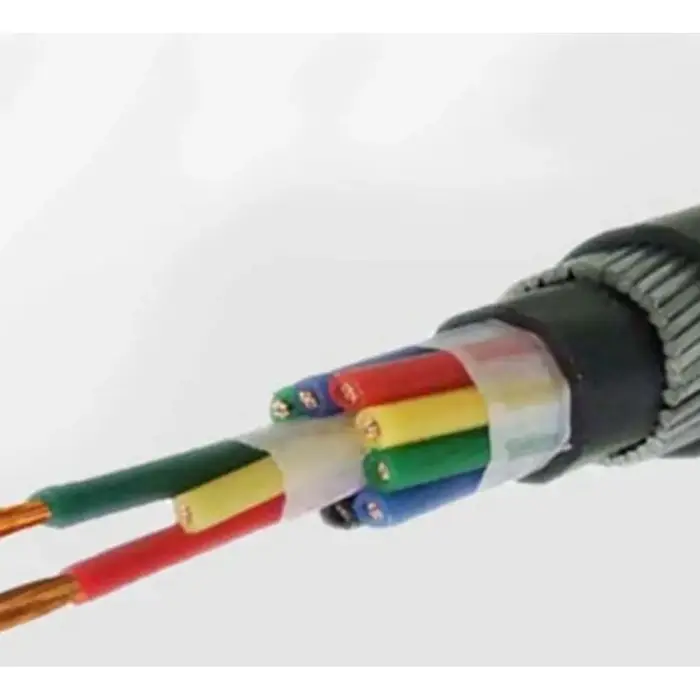

Zewnętrzna osłona może być wykonana z trudnopalnego PCV lub polietylenu (poliolefiny), dostępne są klasy ognioodporne Z(A, B, C). Konfiguracje ekranowane ZR-KYJYP i opancerzone ZR-KYJV22 lub ZR-KYJY23 spełniają dodatkowe wymagania instalacyjne. Ekranowanie jest istotne tam, gdzie należy kontrolować zakłócenia elektromagnetyczne, natomiast zbroja z taśmy stalowej zapewnia ochronę mechaniczną w określonych warunkach układania.

Wybór konfiguracji kabla do instalacji

Odpowiednia konstrukcja zależy nie tylko od rozmiaru przewodu. Ilość żył powinna być dostosowana do liczby obwodów sterujących lub sygnałowych, a klasa przewodu powinna odpowiadać sposobowi montażu. W przypadku korytek kablowych i stałego okablowania wewnętrznego może wystarczyć konstrukcja nieuzbrojona. Wersje ekranowane można rozważyć w przypadku obwodów narażonych na zakłócenia elektromagnetyczne, natomiast wersje pancerne są przeznaczone do instalacji, w których kabel jest narażony na ciśnienie mechaniczne lub warunki bezpośredniego zakopywania.

W przypadku projektów wymagających zmniejszonej emisji dymu i halogenów, należy oddzielnie określić dostępną wersję niskodymową WDZ, trudnopalną. Podczas trasowania należy również uwzględnić minimalny promień zgięcia: dostarczone dane podają ≥6-krotność zewnętrznej średnicy kabla dla wersji nieuzbrojonych, ≥8-krotność dla wersji ekranowanej i ≥12-krotność dla wersji opancerzonych.

Typowe zastosowania

1. Systemy ochrony przeciwpożarowej i sterowania budynkiem

Ognioodporne kable sterujące XLPE można włączać do obwodów sterowania niskiego napięcia dla urządzeń przeciwpożarowych, automatyki budynków i powiązanych systemów elektrycznych. Liczba rdzeni i rozmiar przewodu powinny być dopasowane do sprzętu sterującego i układu obwodów, a nie wybierane wyłącznie na podstawie całkowitej średnicy kabla.

2. Urządzenia fotowoltaiczne i magazynujące energię

Szafy sterownicze, sprzęt związany z falownikami i systemy magazynowania energii mogą zawierać wiele obwodów sygnałowych i sterujących niskiego napięcia w zamkniętej przestrzeni instalacyjnej. Izolacja XLPE zapewnia wyższy określony zakres temperatur roboczych niż kable sterujące z PVC powszechnie stosowane w zastosowaniach w niższych temperaturach, w zależności od rzeczywistej specyfikacji kabla i warunków pracy.

3. Automatyka przemysłowa i urządzenia procesowe

Gama kabli może być stosowana w obwodach sterujących związanych z silnikami, pompami, wentylatorami, obrabiarkami, szafami PLC i innym sprzętem przemysłowym. Wersje z elastycznymi przewodami są przydatne tam, gdzie prowadzenie wymaga większej elastyczności kabla, natomiast konstrukcje ekranowane można rozważyć w obwodach sygnałowych narażonych na zakłócenia elektromagnetyczne.

4. Instalacje użyteczności publicznej i infrastruktury podziemnej

Opancerzone konfiguracje ZR-KYJV22 i ZR-KYJY23 stanowią opcję dla instalacji wymagających dodatkowej ochrony mechanicznej, w tym w określonych zastosowaniach zakopanych bezpośrednio. Wersje nieopancerzone można stosować w korytkach kablowych, kanałach wewnętrznych i rowach kablowych, gdzie metoda montażu zapewnia już ochronę mechaniczną.

5. Urządzenia energetyczne i projekty o charakterze eksportowym

W przypadku podstacji, elektrowni, sprzętu elektrycznego i projektów zagranicznych wymagana specyfikacja kabla powinna zostać potwierdzona w oparciu o normę projektową, klasę napięcia, metodę instalacji i wymagania dotyczące dokumentacji. Dokumentację produktu, zapisy testów i opakowanie w rolce można zorganizować zgodnie z wymogami dostawy projektu.

Weryfikacja techniczna przed złożeniem zamówienia

W przypadku projektu kabla sterowniczego najbardziej przydatnymi informacjami, które należy potwierdzić przed produkcją, są wymagane napięcie, klasa przewodu, przekrój, liczba żył, klasa ognioodporności i środowisko układania. Jeżeli wymagania instalacyjne obejmują zakłócenia elektromagnetyczne lub ochronę mechaniczną, należy określić ekranowanie lub pancerz.

Dostarczone dane techniczne obejmują przekroje przewodów 0,75–6 mm² i standardowe konfiguracje rdzeni od 2 do 61 żył. Długość dostawy można dostosować, a identyfikacja kabla wykorzystuje wielokolorowe żyły z zielono-żółtym rdzeniem uziemiającym. W przypadku zamówień eksportowych opakowanie może obejmować szpule plastikowe lub szpule drewniane poddane fumigacji, zgodnie z wymogami wysyłki.

Często zadawane pytania

1. Jakie standardy są określone dla tego kabla?

Dostarczona specyfikacja produktu wymienia GB/T 9330 i GB/T 19666 jako obowiązujące normy krajowe. Jeśli projekt wymaga dodatkowej certyfikacji, raportów z badań lub dokumentacji eksportowej, przed rozpoczęciem produkcji należy potwierdzić listę wymaganych dokumentów.

2. Jaki zakres temperatur jest określony dla izolacji XLPE?

Dane techniczne określają maksymalną długoterminową temperaturę pracy 90°C i krótkotrwałą tolerancję przeciążenia 130°C. Standardowa minimalna temperatura układania wynosi ≥0°C, natomiast wersja odporna na zimno jest przeznaczona do bezpośredniego montażu w temperaturze -30°C.

3. Jakie rozmiary przewodów i konfiguracje rdzeni są dostępne?

Standardowe przekroje przewodów to 0,75, 1,0, 1,5, 2,5, 4 i 6 mm². Standardowe konfiguracje rdzeni obejmują 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 i 61 rdzeni, przy czym dostępna jest specjalna liczba rdzeni do produkcji niestandardowej.

4. Kiedy należy określić wersję ekranowaną czy opancerzoną?

Ekranowany ZR-KYJYP można rozważyć, gdy obwód sterujący wymaga ochrony przed zakłóceniami elektromagnetycznymi. Pancerne ZR-KYJV22 lub ZR-KYJY23 są przeznaczone do układania w warunkach, w których wymagana jest dodatkowa ochrona mechaniczna, w tym w określonych zastosowaniach związanych z bezpośrednim zakopaniem. Wymagania dotyczące promienia zgięcia różnią się w przypadku tych konstrukcji.

5. Co należy potwierdzić w wycenie projektu?

Podaj wymagany model, przekrój przewodu, liczbę żył, przybliżoną długość, sposób układania oraz wszelkie wymagania dotyczące ekranowania, pancerza, niskiej emisji dymu lub odporności na zimno. W przypadku zamówień eksportowych należy również potwierdzić miejsce przeznaczenia, wymagania dotyczące szpul oraz wymagane dokumenty techniczne lub kontrolne.

6. Czy kabel może być dostarczony w długościach niestandardowych?

Tak. Dostarczona specyfikacja zawiera konfigurowalne długości dostaw z podaną tolerancją długości ±0,5%. Specjalne liczby rdzeni i konfiguracje funkcjonalne można również omówić zgodnie z wymaganiami projektu.
