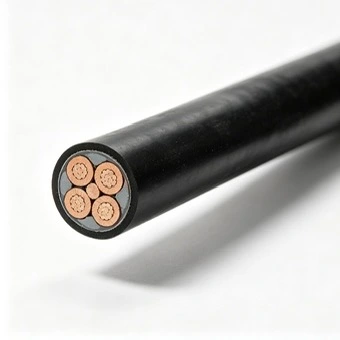

Miedziany, ognioodporny kabel zasilający niskiego napięcia z PVC to konstrukcja kabla niskiego napięcia zawierająca miedziane przewodniki, izolację i osłonę z PVC oraz ognioodporną warstwę miki. Przeznaczony jest do obwodów, w których wymagana jest ciągłość zasilania w określonych warunkach pożarowych, w tym do zasilania awaryjnego, systemów przeciwpożarowych i innych systemów elektrycznych związanych z bezpieczeństwem. Qiancheng produkuje kable z kontrolowanymi procesami przewodnika, izolacji, ognioodporności i testowania gotowego produktu.
|
Przekrój nominalny (mm²) |
Minimalna liczba przewodów przewodzących |
Średnica zewnętrzna przewodu （mm） |
Nominalna grubość izolacji PVC/mm |
Przybliżona średnica zewnętrzna izolacji/mm |
Maksymalna rezystancja przewodu przy 20 ℃ (Ω/km) miedź |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Pręty z miedzi elektrolitycznej o wysokiej czystości są wciągane do wymaganej średnicy przewodu za pomocą urządzeń do ciągnienia z wieloma matrycami. Wyżarzanie ciągłe stosuje się w celu złagodzenia naprężeń wewnętrznych i utrzymania wymaganych właściwości mechanicznych. Rezystancja przewodu jest sprawdzana podczas produkcji pod kątem określonych wymagań elektrycznych.
W przypadku konstrukcji linkowych poszczególne druty miedziane są ułożone i skręcone zgodnie z określoną strukturą przewodnika. Proces kontroluje długość skrętu i geometrię przewodu, zachowując jednocześnie elastyczność wymaganą przy instalacji kabla.
Warstwa ognioodporna powstaje poprzez owinięcie taśmy mikowej wokół przewodu lub rdzenia kabla zgodnie z określoną konstrukcją. Nakładanie się i krycie są kontrolowane podczas produkcji, tak aby warstwa ognioodporna wokół zabezpieczanego odcinka pozostawała ciągła.
Wokół przewodu wytłaczana jest trudnopalna izolacja z PVC. Wymiary izolacji i koncentryczność są monitorowane podczas produkcji, aby zachować określoną grubość i zmniejszyć lokalne naprężenia elektryczne spowodowane nadmiernym mimośrodem.
Tester iskier online sprawdza integralność izolacji podczas wytłaczania. Po wykryciu wady izolacji można zidentyfikować dotknięte miejsce w celu kontroli i podjęcia działań naprawczych przed kolejnym etapem produkcji.
W przypadku konstrukcji wielożyłowych izolowane żyły są okablowane razem z określonymi materiałami wypełniającymi. Proces ten utrzymuje zamierzoną geometrię kabla i zapewnia spójną podstawę dla zewnętrznej powłoki.
Ognioodporny PVC jest wytłaczany jako zewnętrzna powłoka zgodnie z wybraną konstrukcją kabla. Identyfikacja produktu może być oznaczona na osłonie, włączając odpowiednie informacje o modelu i specyfikacji wymagane do instalacji i kontroli.
Finished cables are checked according to the applicable technical specification. Kontrola może obejmować badanie odporności ogniowej, badanie wytrzymywanego napięcia o częstotliwości sieciowej, pomiar rezystancji izolacji, rezystancji przewodu i, w razie potrzeby, testy zginania w niskiej temperaturze.

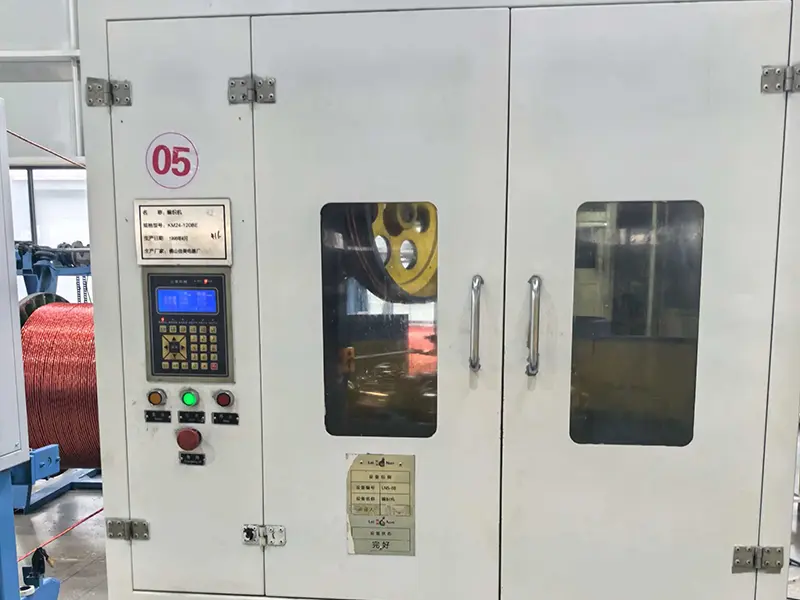

Sprzęt do produkcji kabli firmy Qiancheng obejmuje skrętki jednożyłowe, sześciotarczowe skrętki poprzeczne, skrętki sterowane mikrokomputerem, szybkie maszyny owijające, linie do wytłaczania izolacji i osłony PVC, sprzęt do okablowania, zintegrowany sprzęt do znakowania i wytłaczania oraz automatyczne systemy zwijania i odbierania.
Przychodzące materiały, takie jak pręty z miedzi beztlenowej, ognioodporna taśma mikowa i trudnopalne związki PVC, można sprawdzić przed wejściem do produkcji. Zapisy kontroli materiałów stanowią punkt odniesienia dla późniejszej identyfikowalności partii i kontroli procesu.
Kluczowe parametry procesu obejmują nakładanie się taśmy mikowej, grubość izolacji, wymiary przewodnika i warunki wytłaczania. Podczas produkcji przeprowadzana jest kontrola patrolowa w celu wykrycia odchyleń wymiarowych lub procesowych, zanim kabel osiągnie etap produktu gotowego.

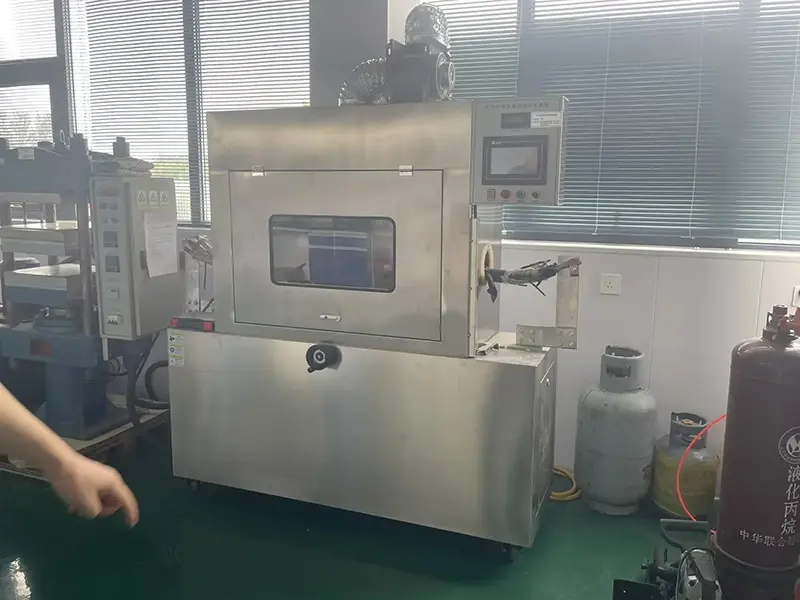

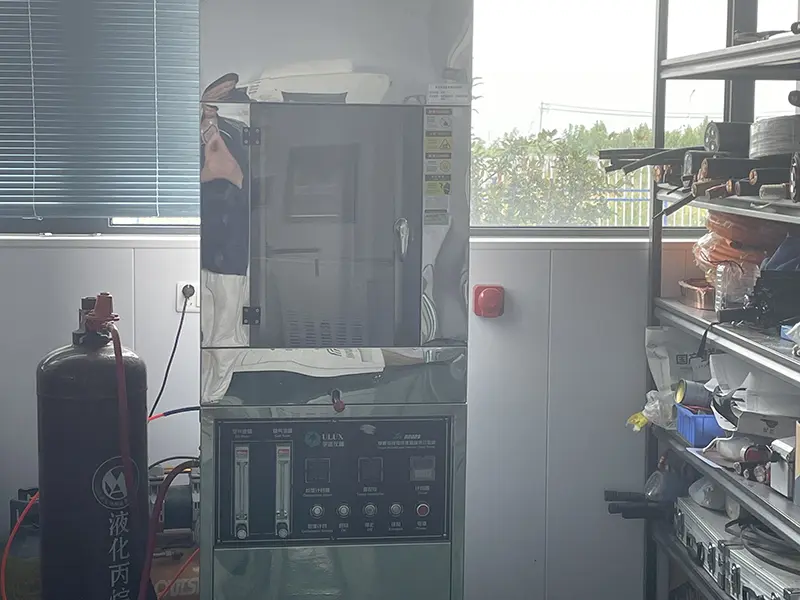

W przypadku odpowiedniej konstrukcji ognioodpornej można przeprowadzić badanie narażenia na ogień w określonych warunkach testowych. Dostarczone informacje produkcyjne odnoszą się do próby ogniowej 750℃ trwającej 90 minut zgodnie z GB/T 19216. Rzeczywistą metodę badania, konstrukcję próbki i kryteria akceptacji należy potwierdzić w odniesieniu do obowiązującej normy i specyfikacji produktu.
Kontrola elektryczna może obejmować badanie napięcia wytrzymywanego przy częstotliwości sieciowej, pomiar rezystancji izolacji i rezystancji przewodu prądu stałego. Dostarczone dane określają próbę wytrzymywania napięcia o częstotliwości sieciowej 3,5 kV przez 5 minut i rezystancję izolacji ≥100 MΩ/km dla obowiązującej specyfikacji produktu.
W zależności od specyfikacji produktu ocena środowiskowa może obejmować zginanie w niskiej temperaturze, starzenie się pod wpływem promieni UV i korozję kwasowo-zasadową. Obowiązującą temperaturę badania, czas trwania i kryteria akceptacji należy potwierdzić zgodnie z wymaganiami zamówienia.
Przed wysyłką gotowe kable można sprawdzić pod kątem wyglądu, oznakowania produktu, konstrukcji kabla i informacji o szpuli. Protokoły kontroli fabrycznej i inne wymagane dokumenty techniczne mogą być dostarczone zgodnie z wymaganiami zamówienia i projektu.
Ognioodporna warstwa miki tworzy barierę izolacyjną wokół przewodnika pod wpływem wysokiej temperatury. W połączeniu z izolacją i osłoną z ognioodpornego PCV, konstrukcja ma na celu utrzymanie integralności obwodu przez określony czas trwania testu, a nie po prostu ograniczenie rozprzestrzeniania się płomienia.
Miedziany, ognioodporny kabel zasilający niskiego napięcia z PVC ma jednolitą, nieekscentryczną grubość warstwy izolacyjnej. Wszystkie gotowe kable przechodzą test wytrzymałości na napięcie w wodzie, eliminując ryzyko upływu prądu i zwarcia w wilgotnym środowisku podziemnym. W porównaniu z niestandardowymi kablami wykonanymi z materiałów pochodzących z recyklingu, wskaźnik awaryjności jest zmniejszony o 98%.
Konstrukcja kabla łączy miedziane przewodniki, ognioodporny materiał mikowy oraz izolację i osłonę z ognioodpornego PVC. Podczas montażu kabel należy chronić przed nadmiernym naciągnięciem, ostrymi krawędziami i uszkodzeniem warstwy ognioodpornej. Jeżeli wymaga tego projekt instalacji, należy wybrać odpowiednie ognioodporne akcesoria łączące.
Qiancheng Cable produkuje kable zasilające i sterownicze w swoim zakładzie produkcyjnym w Hengshui w Hebei. Inspekcja fabryczna, dokumentacja techniczna i informacje o produkcie specyficzne dla projektu mogą być dostarczone zgodnie z zamówieniem. W przypadku projektów zagranicznych wymagane certyfikaty, raporty z testów i dokumentacja powinny zostać potwierdzone przed produkcją, aby dostarczone dokumenty odpowiadały wymaganiom miejsca przeznaczenia i projektu.
Kabel można rozważyć w obwodach niskiego napięcia, w których utrzymanie ciągłości elektrycznej podczas określonych warunków pożarowych stanowi część wymagań projektu, włączając oświetlenie awaryjne, alarm pożarowy i inne systemy związane z bezpieczeństwem.
Szpitale, szkoły, budynki komercyjne i inne obiekty użyteczności publicznej mogą określać ognioodporne konstrukcje kablowe dla wybranych obwodów awaryjnych i przeciwpożarowych. Wymagany czas trwania pożaru i standard badań należy potwierdzić w specyfikacji projektu.
Produkt może być stosowany w korytkach kablowych, rowach i innych chronionych systemach trasowania, gdzie konstrukcja kabla i warunki instalacji są kompatybilne. Prowadzenie kabli powinno zapewniać odpowiednią ochronę przed uszkodzeniami mechanicznymi i nadmiernym zginaniem.
Zakłady przemysłowe, obiekty infrastrukturalne i inne systemy dystrybucji niskiego napięcia mogą wymagać obwodów ognioodpornych dla sprzętu krytycznego. Rozmiar przewodu, konfiguracja rdzenia, metoda instalacji i wymagania dotyczące odporności ogniowej powinny zostać potwierdzone przed specyfikacją.
Odp.: Kabel ognioodporny przede wszystkim ogranicza rozprzestrzenianie się płomienia, podczas gdy konstrukcja ognioodporna zawiera warstwę ognioodporną, która ma na celu utrzymanie integralności obwodu przez określony czas w określonych warunkach próby ogniowej. Odpowiedni czas trwania pożaru i temperatura badania zależą od specyfikacji produktu i normy.
Odp.: Przewodnik jest wykonany z miedzi. W dostarczonych informacjach produkcyjnych jako materiał wyjściowy określono pręt z miedzi elektrolitycznej o wysokiej czystości, który następnie poddawany był ciągnieniu i wyżarzaniu. Rezystancja przewodu prądu stałego jest sprawdzana pod kątem obowiązujących wymagań technicznych.
Odp.: W zależności od określonej konstrukcji badania mogą obejmować odporność ogniową, napięcie wytrzymywane o częstotliwości sieciowej, rezystancję izolacji, rezystancję przewodu i zginanie w niskiej temperaturze. Wymagany raport z badań i dokumenty z kontroli można potwierdzić przy składaniu zamówienia.
Odp.: Dokumentację techniczną w języku angielskim możemy przygotować zgodnie z wymaganiami projektu i zamówienia. Wymagany certyfikat, raport z testów i lista dokumentów z inspekcji powinny zostać potwierdzone z wyprzedzeniem, ponieważ wymagania dotyczące dokumentacji różnią się w zależności od miejsca przeznaczenia, projektu i obowiązującej normy.
Odp.: Długość i specyfikację kabla można omówić zgodnie z zamówieniem. W zapytaniu ofertowym należy podać wymagany przekrój przewodu, konstrukcję, ilość, długość szpuli, oznaczenie i inne szczegóły techniczne.
Odp.: Typowe środowiska instalacji obejmują korytka kablowe, rowy kablowe i inne zabezpieczone systemy trasowania niskiego napięcia. Można go uwzględnić w obwodach zasilania awaryjnego, przeciwpożarowego i krytycznych obwodów niskiego napięcia w budynkach użyteczności publicznej, infrastrukturze i obiektach przemysłowych, zgodnie z wymaganiami projektu.
Odp.: Wizyty w fabryce i inspekcje stron trzecich można omówić zgodnie z projektem i ustaleniami dotyczącymi inspekcji. Jeżeli wymagane jest niezależne pobieranie próbek lub badanie, przed wysyłką należy uzgodnić metodę pobierania próbek, zakres kontroli i obowiązującą normę badania.
Odp.: Podaj wymagany przekrój przewodu, konfigurację rdzenia, długość kabla, napięcie znamionowe, metodę instalacji, wymagania dotyczące odporności ogniowej i miejsce przeznaczenia. Jeśli projekt wymaga określonych norm, certyfikatów lub raportów z testów, należy uwzględnić te wymagania w zapytaniu, aby można było wspólnie sprawdzić produkt i dokumentację.
W przypadku wyceny projektu podanie specyfikacji kabla, wymaganego czasu trwania odporności ogniowej, metody instalacji i wymagań dotyczących dokumentacji na etapie zapytania ofertowego pomaga firmie Qiancheng potwierdzić odpowiedni zakres konstrukcji i inspekcji.
