Kabel zasilający niskiego napięcia Qiancheng Copper XLPE LSZH przeznaczony jest do dystrybucji energii niskiego napięcia w budynkach i infrastrukturze, gdzie wymagana jest konstrukcja kabla o zmniejszonej emisji dymu i bezhalogenowa. Można go stosować w obiektach metra, szpitalach, budynkach biurowych, tunelach użytkowych i innych zamkniętych obszarach, przy czym przekroje przewodów dobierane są zgodnie z wymaganym obciążeniem, metodą instalacji i specyfikacjami projektu.
|
Nominalny przekrój przewodu (mm²) |
Minimalna liczba przewodów przewodzących |
Średnica zewnętrzna przewodu (mm) |
Nominalna grubość izolacji XLPE (mm) |
Przybliżona średnica zewnętrzna izolacji (mm) |
Maks. Rezystancja przewodu przy 20 ℃ Miedź (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.0 |
27.5 |
0.0470 |
Miedziany kabel zasilający niskiego napięcia XLPE LSZH wykorzystuje izolację XLPE do elektrycznej separacji pomiędzy przewodnikiem a otaczającymi elementami kabla. XLPE zapewnia wyższą normalną temperaturę roboczą niż konwencjonalna izolacja PVC i jest powszechnie wybierany tam, gdzie wymagane są parametry termiczne, stabilność izolacji i długoterminowa niezawodność elektryczna. Rzeczywiste ograniczenia operacyjne powinny być zgodne z obowiązującą normą okablowania i specyfikacją projektu.
Konstrukcja LSZH przeznaczona jest do instalacji, w których wymagana jest kontrola wytwarzania dymu i produktów spalania zawierających halogeny. Gęstość dymu i kwas halogenowy to odrębne charakterystyki wydajnościowe i należy je zweryfikować pod kątem obowiązujących norm testowych i wymagań projektu. Norma IEC 61034 obejmuje pomiary emisji dymu, natomiast norma IEC 60754-1 określa metodę oznaczania zawartości gazowego kwasu halogenowego.
W kablu zastosowano przewody miedziane do przesyłu energii niskiego napięcia. Rezystancja przewodu jest ważnym parametrem oceny spadku napięcia i strat eksploatacyjnych, natomiast przekrój przewodu należy dobierać ze względu na obciążalność prądową, warunki montażu, temperaturę otoczenia, zgrupowanie i dopuszczalny spadek napięcia.
Dostępne rozmiary przewodów w tabeli technicznej pokrywają małe wymagania dotyczące obwodów sterujących i odgałęzionych, a także większe zastosowania w dystrybucji mocy niskiego napięcia. Ostateczny wybór powinien uwzględniać podłączone obciążenie, długość obwodu, metodę instalacji, warunki zwarcia i obowiązujące lokalne wymagania elektryczne, a nie sam przekrój przewodu.

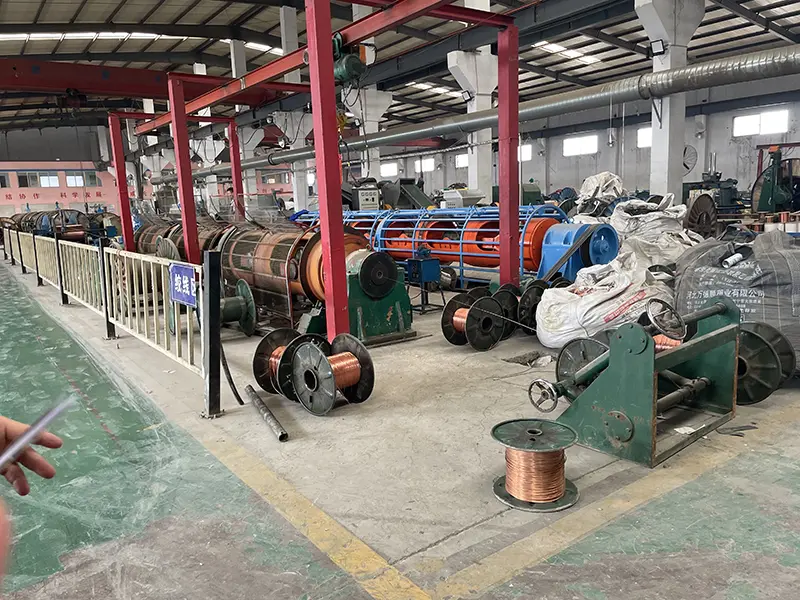

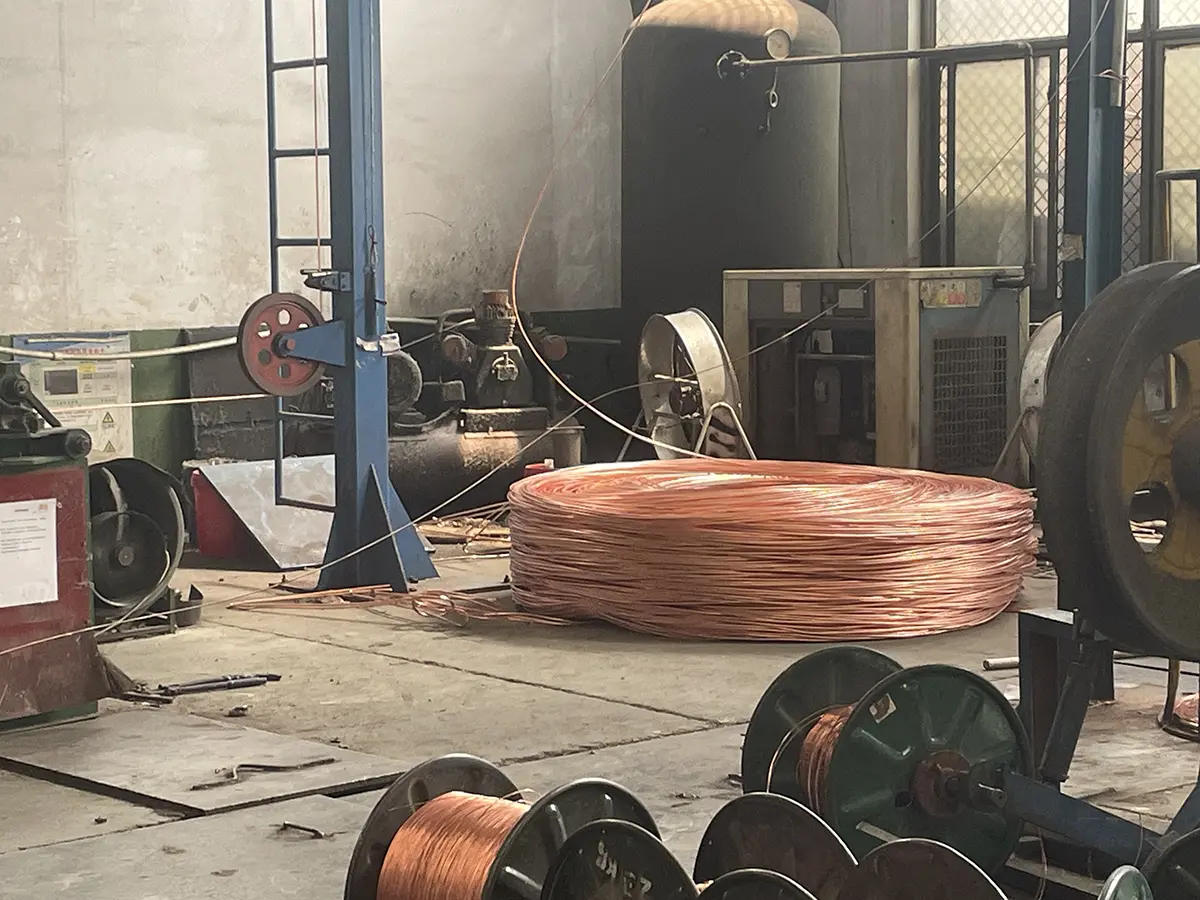

Qiancheng posiada własne zakłady produkcyjne wyposażone w sprzęt do wytłaczania kabli i testowania do celów produkcji i rutynowej kontroli jakości. Dokumentację produkcyjną, kontrolę surowców oraz wyniki testów elektrycznych i spalania można prowadzić zgodnie z wymogami dokumentacji projektowej. W przypadku projektów wymagających dodatkowej weryfikacji można zorganizować wizyty w fabryce i pobieranie próbek od stron trzecich, zależnie od warunków projektu.
Materiał przewodnika, masa izolacyjna, materiał powłoki, wymiary przewodnika i grubość izolacji są kontrolowane podczas produkcji zgodnie z obowiązującą specyfikacją. Kontrole wymiarowe i testy elektryczne stanowią praktyczne punkty kontrolne przed wydaniem gotowego kabla do dostawy.
Dokumentację na poziomie partii można wykorzystać do połączenia gotowego kabla z dokumentacją produkcji i kontroli. Jeżeli dokumentacja projektowa wymaga identyfikacji szpuli, raportów z testów lub zapisów materiałowych, wymagane informacje można przygotować wraz z wysyłką.
W przypadku projektów eksportowych i infrastrukturalnych wymagających niezależnych wymagań dotyczących kontroli jakości, przed wysyłką można koordynować kontrolę strony trzeciej lub pobieranie próbek. Zakres kontroli można określić zgodnie ze specyfikacją zakupu, obowiązującymi normami i wymaganiami odbiorowymi.
Jeżeli określono badanie IEC 60332, odpowiednią konstrukcję kabla można ocenić pod kątem rozprzestrzeniania się płomienia zgodnie z odpowiednią częścią serii IEC 60332. Dokładny poziom testu należy potwierdzić w oparciu o specyfikację projektu, ponieważ różne konstrukcje kabli i sposoby instalacji mogą wymagać różnych metod testowania.
Niski poziom dymu jest szczególnie istotny w zamkniętych obszarach, gdzie dym może wpływać na widoczność, ewakuację i dostęp straży pożarnej. W normie IEC 61034 podano metody testowania pomiaru gęstości dymu w określonych warunkach spalania, zatem dokumentacja projektowa powinna określać wymaganą metodę testową i poziom akceptacji, a nie polegać wyłącznie na określeniu „niski poziom dymu”.
W przypadku projektów określających materiały bezhalogenowe, przed rozpoczęciem produkcji należy potwierdzić odpowiednie wymagania dotyczące konstrukcji kabla i badań materiałów. Norma IEC 60754-1 dotyczy oznaczania gazowego kwasu halogenowego wydzielającego się z materiałów kabli podczas spalania, zapewniając oddzielny punkt weryfikacji od badania rozprzestrzeniania się płomienia i gęstości dymu.
Miedziany kabel zasilający niskiego napięcia XLPE LSZH może być przeznaczony do obwodów dystrybucyjnych niskiego napięcia na stacjach metra, budynkach tranzytowych, peronach, obszarach usługowych i innej zamkniętej infrastrukturze, gdzie dokumenty projektowe wymagają konstrukcji kabli o niskiej emisji dymu i bezhalogenowych.
Zastosowania mogą obejmować obwody dystrybucji energii obsługujące oddziały, obszary operacyjne, oddziały ratunkowe, obszary publiczne i obiekty pomocnicze. Wybór kabla powinien być zgodny z projektem elektrycznym, specyfikacjami bezpieczeństwa pożarowego i wymaganiami instalacyjnymi budynku.
Kabel nadaje się do dystrybucji niskiego napięcia w budynkach biurowych, centrach handlowych, szkołach, obiektach wystawowych i innych budynkach użyteczności publicznej, gdzie wymagania dotyczące dymu i produktów spalania stanowią część specyfikacji elektrycznej.
Typowe zastosowania obejmują podziemne parkingi, tunele użytkowe, pomieszczenia sprzętowe i inną zamkniętą infrastrukturę usługową. Projekt instalacji powinien uwzględniać grupowanie kabli, odprowadzanie ciepła, ochronę mechaniczną i dostęp w celu konserwacji.
Lotniska, obiekty kolejowe, pomieszczenia łączności i inne budynki techniczne mogą określać konstrukcje kablowe LSZH dla wybranych obwodów niskiego napięcia. Ostateczny typ kabla należy dobrać do funkcji obwodu i wymagań dotyczących odporności ogniowej projektu.
Dobór kabla należy rozpocząć od prądu projektowego, a następnie sprawdzić pod kątem metody instalacji, warunków otoczenia, zgrupowania przewodów i dopuszczalnej temperatury. Tabelaryczną rezystancję przewodu można również wykorzystać jako część obliczeń spadków i strat napięcia.
W przypadku przewodów, korytek lub innych zamkniętych instalacji przed złożeniem zamówienia należy wziąć pod uwagę dostępną przestrzeń, promień zgięcia, odprowadzanie ciepła i warunki ciągnięcia. Długie przebiegi kabli mogą wymagać dodatkowego sprawdzenia spadku napięcia i napięcia instalacji.
Instalacje wewnętrzne, podziemne i częściowo odsłonięte mogą mieć różne wymagania dotyczące wilgoci, ochrony mechanicznej, temperatury i narażenia chemicznego. Dlatego konstrukcję kabla należy porównać z rzeczywistym środowiskiem instalacji, a nie wybierać wyłącznie na podstawie napięcia i rozmiaru przewodu.
W przypadku zamówień infrastrukturalnych i eksportowych dokumenty zamówienia mogą obejmować arkusze danych technicznych, protokoły testów rutynowych, raporty z inspekcji, informacje o opakowaniu i identyfikację szpul. Zapewnienie tych wymagań przed rozpoczęciem produkcji pomaga dostosować produkcję i kontrolę do procesu akceptacji projektu.
W celu sprawdzenia specyfikacji klienci mogą podać napięcie znamionowe, rozmiar przewodu, wymaganą długość kabla, metodę instalacji, oczekiwane obciążenie i standard projektu. Firma Qiancheng może wykorzystać te dane w celu potwierdzenia odpowiedniej konstrukcji miedzianego kabla zasilającego niskiego napięcia XLPE LSZH i przygotowania odpowiedniej dokumentacji technicznej.
W przypadku zamówień projektowych przydatne jest również potwierdzenie przed produkcją wymaganych poziomów testów ognioodporności, emisji dymu i bezhalogenowości. Jeżeli mają zastosowanie kontrole strony trzeciej lub szczególne wymagania dotyczące znakowania szpul i dokumentacji, można je uwzględnić w umowie technicznej i specyfikacji zakupu.
Odp.: Konstrukcja kabla LSZH została zaprojektowana w celu ograniczenia wytwarzania dymu i produktów spalania zawierających halogen, gdy spełnione są określone materiały i wymagania testowe. Konwencjonalny kabel PVC wykorzystuje system polimerowy zawierający halogen. Właściwy wybór zależy od specyfikacji przeciwpożarowej i norm obowiązujących dla instalacji.
Odp.: XLPE zapewnia izolację elektryczną o wyższej normalnej temperaturze roboczej niż konwencjonalna izolacja PVC. Jest powszechnie stosowany tam, gdzie wymagane są stabilne właściwości izolacyjne i odporność termiczna. Dopuszczalną temperaturę pracy należy sprawdzić w obowiązującej specyfikacji kabla.
Odp.: Główne czynniki obejmują prąd projektowy, metodę instalacji, temperaturę otoczenia, ugrupowanie kabli, długość obwodu, spadek napięcia i warunki zwarcia. Rozmiar przewodu należy określić na podstawie całego projektu elektrycznego, a nie samego prądu znamionowego.
Odp.: Można to rozważyć w przypadku zastosowań, w których specyfikacja projektu wymaga kabla miedzianego niskiego napięcia z izolacją XLPE i konstrukcją LSZH. Przed złożeniem zamówienia należy potwierdzić wymagane poziomy testu płomienia, dymu i obecności halogenu w stosunku do obowiązującej normy projektowej.
Odp.: W zależności od wymagań zamówienia dokumentacja może obejmować specyfikacje techniczne, zapisy z kontroli lub testów, identyfikację szpuli, informacje o opakowaniu i inne uzgodnione dokumenty dotyczące jakości. Jeśli wymaga tego projekt, można również koordynować inspekcję strony trzeciej.
O: Tak. Wizyty w fabryce oraz pobieranie próbek lub inspekcje przez strony trzecie można koordynować zgodnie z zamówieniem i planem inspekcji. Zakres kontroli należy uzgodnić z wyprzedzeniem, tak aby dostępna była wymagana dokumentacja produkcji, próbki i elementy badań.
Odp.: Przydatne informacje obejmują rozmiar przewodu, liczbę żył, wymaganą długość kabla, poziom napięcia, metodę instalacji, miejsce przeznaczenia, obowiązującą normę i wszelkie szczególne wymagania dotyczące braku płomienia, dymu lub halogenu. Jeżeli ostateczna specyfikacja nie jest jeszcze ustalona, wniosek projektowy i obciążenie elektryczne można przedstawić do wstępnej oceny technicznej.
