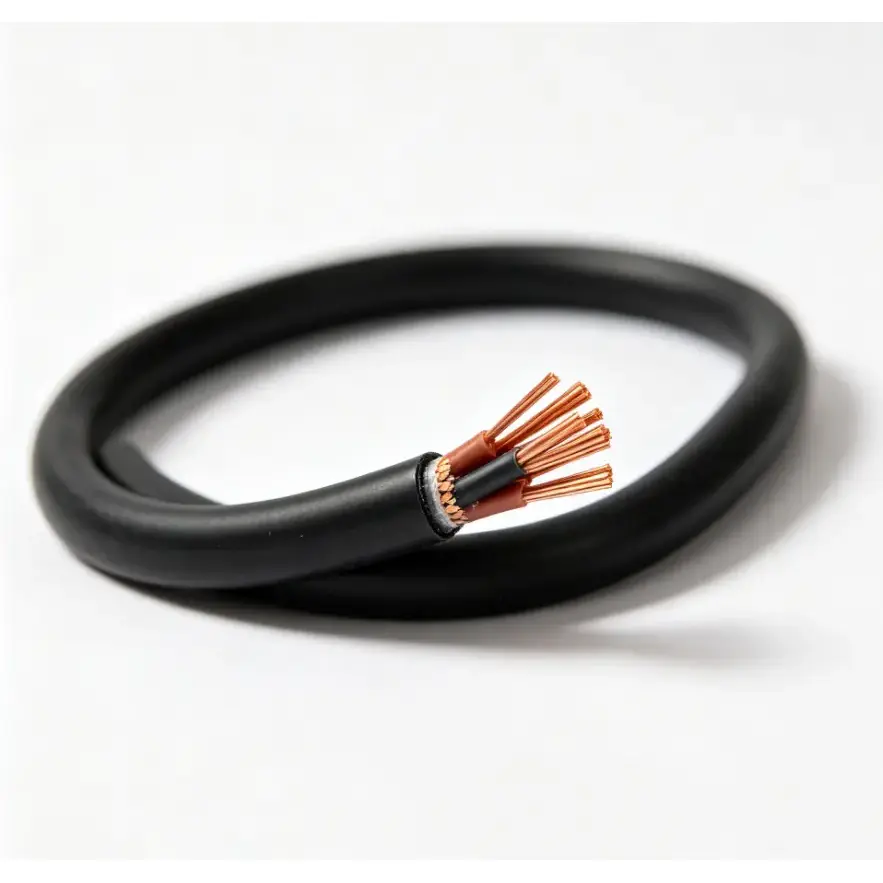

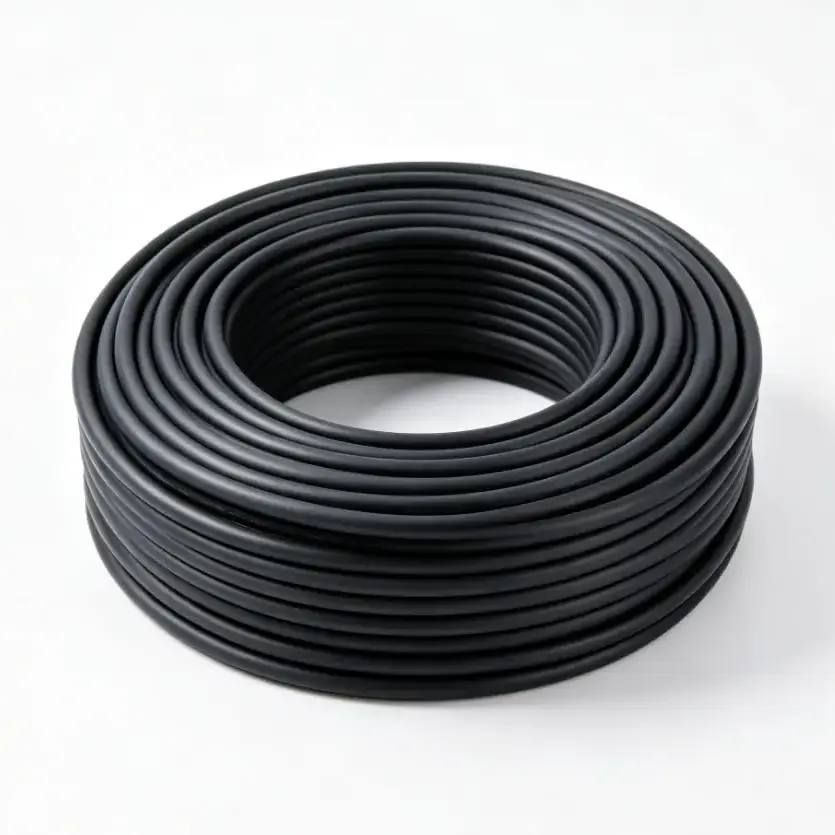

Kabel kontroli wysokiej temperatury

Modele podstawowe: KGG, KFF itp. Materiał izolacyjny: kauczuk silikonowy lub tworzywo fluorowe.

Kabel sterujący wysoką temperaturą to kabel specjalnego przeznaczenia do przesyłania sygnałów sterujących i monitorujących w środowiskach pracy o podwyższonej temperaturze. Jako przewodnik wykorzystuje miedź beztlenową o wysokiej czystości, z izolacją z gumy silikonowej lub fluoroplastiku oraz opcjonalnymi konstrukcjami ekranującymi i ochronnymi. Przewód wielożyłowy zapewnia elastyczność okablowania sprzętu, a materiały izolacyjne i osłonowe można dobierać w zależności od temperatury roboczej i warunków otoczenia.

Konstrukcja ta jest przeznaczona do zastosowań, w których odporność na temperaturę jest ważnym elementem doboru kabla. Typowe zastosowania obejmują metalurgię, obróbkę cieplną, piece przemysłowe, sprzęt do obróbki cieplnej i inne przemysłowe systemy sterowania. Rzeczywistą specyfikację kabla należy wybrać w zależności od temperatury ciągłej, temperatury szczytowej, wymagań elektrycznych, warunków instalacji i narażenia na olej, wilgoć lub media korozyjne.

Specyfikacja produktu Wymiary i tabela parametrów technicznych

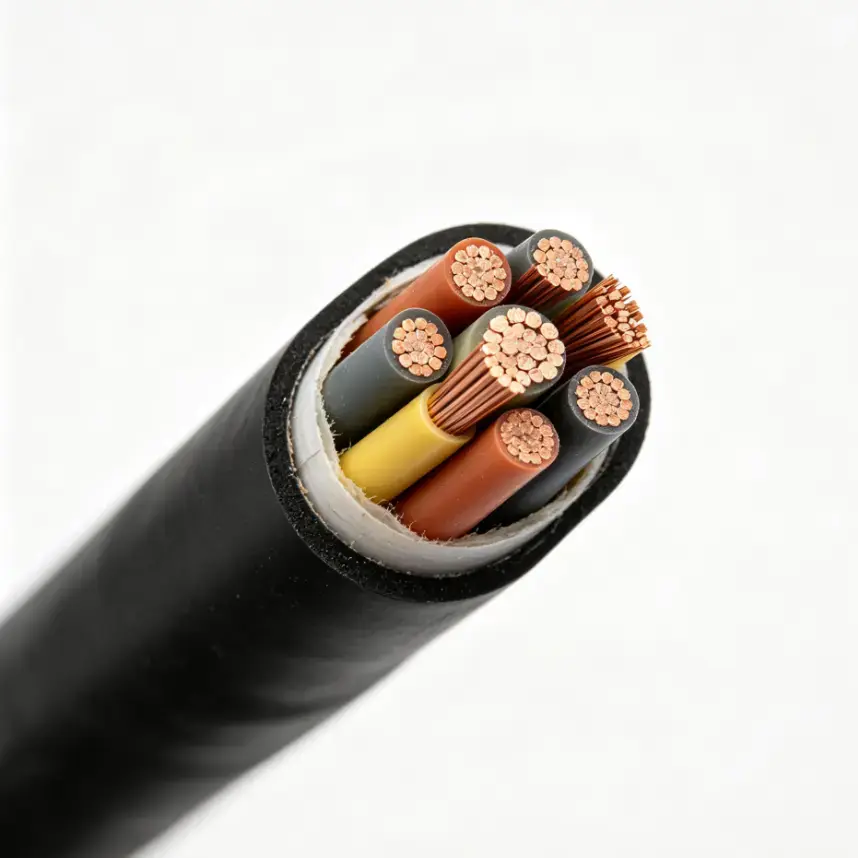

Materiał i konstrukcja

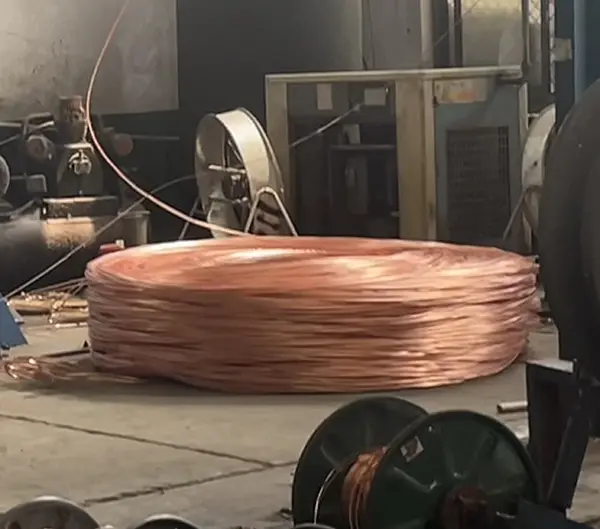

1. Przewodnik z miedzi beztlenowej o wysokiej czystości

Przewodnik wykonany jest z miedzi beztlenowej o wysokiej czystości w wielożyłowej, elastycznej konstrukcji. W porównaniu ze sztywnym, litym przewodnikiem, konstrukcja spleciona jest bardziej odpowiednia do prowadzenia wokół urządzeń i szaf sterowniczych. Dostępny przekrój przewodu wynosi od 0,5 mm² do 10 mm², zgodnie z podanym zakresem specyfikacji.

2. Izolacja z kauczuku silikonowego lub tworzywa fluoroplastycznego

Kauczuk silikonowy i tworzywo fluorowe zapewniają izolację odporną na temperaturę w różnych warunkach pracy. Wybór materiału powinien uwzględniać ciągłą temperaturę pracy, krótkotrwałe narażenie na temperaturę, wymagania mechaniczne i otoczenie, a nie samą temperaturę.

3. Opcjonalne ekranowanie obwodów sterujących

Kabel może być wyposażony w oplot z drutu miedzianego lub owinięcie taśmą miedzianą, gdy wymagane jest ekranowanie. Określony stopień pokrycia ekranowaniem wynosi ≥80%. Ekranowanie jest szczególnie istotne, gdy obwody sterujące lub monitorujące są zainstalowane w pobliżu sprzętu, który może generować zakłócenia elektryczne.

4. Wiele opcji materiału osłony

W powłoce zewnętrznej można zastosować odporny na wysokie temperatury, niskodymny, bezhalogenowy, opóźniający palenie PVC, kauczuk silikonowy, fluoroplast lub nitryl. Dostępna konstrukcja zapewnia różne kombinacje odporności na temperaturę i odporność na oleje, kwasy, zasady i inne warunki przemysłowe.

Rozważania dotyczące wydajności i zastosowania

Temperatura pracy kabla sterującego zależy od całej konstrukcji kabla, w tym przewodu, izolacji, powłoki i warunków instalacji. Z tego powodu przed wybraniem specyfikacji należy wspólnie potwierdzić klasę temperaturową, narażenie na środowisko i wymagania elektryczne.

1. Długoterminowe i krótkoterminowe wymagania temperaturowe

Dostępne długoterminowe temperatury pracy to 90 ℃, 180 ℃ i 200 ℃. W zależności od wybranej konstrukcji, krótkotrwała temperatura szczytowa może osiągnąć od 250℃ do 280℃. Wersje z gumy silikonowej i fluoroplastiku FEP są również odporne na temperatury do -60 ℃. Wybrany gatunek powinien odpowiadać rzeczywistemu profilowi ​​temperaturowemu urządzenia.

2. Parametry elektryczne obwodów sterujących i monitorujących

Przewodnik z miedzi beztlenowej zapewnia wymaganą ścieżkę elektryczną dla sygnałów sterujących i monitorujących, podczas gdy rezystancja izolacji i napięcie wytrzymywane zapewniają mierzalne wskaźniki wydajności elektrycznej. Tam, gdzie występują zakłócenia elektromagnetyczne, można zastosować ekranowanie z oplotu miedzianego lub taśmy miedzianej.

3. Odporność na przemysłowe warunki pracy

Obszary o wysokiej temperaturze mogą również zawierać olej, wilgoć, kurz oraz substancje kwaśne lub zasadowe. Dlatego też osłonę należy wybrać w zależności od otaczającego ją ośrodka. Można rozważyć opcje osłony z kauczuku silikonowego, tworzywa fluoroplastycznego i nitrylu dla różnych kombinacji temperatury i narażenia środowiskowego.

4. Elastyczna instalacja wokół sprzętu

Konstrukcja przewodu wielożyłowego umożliwia elastyczne prowadzenie wokół maszyn przemysłowych, szaf sterowniczych i urządzeń termicznych. Ilość żył, przekrój przewodu i ogólną konstrukcję kabla należy dopasować do dostępnej przestrzeni instalacyjnej i wymagań obwodu.

Typowe zastosowania przemysłowe

Kabel ten jest używany do obwodów sterujących, monitorujących i sygnalizacyjnych w środowiskach przemysłowych, gdzie podwyższone temperatury wpływają na dobór kabla. Typowe zastosowania obejmują:

●Urządzenia metalurgiczne i do obróbki metali

●Linie do obróbki cieplnej i urządzenia do obróbki cieplnej

●Piece przemysłowe i systemy grzewcze

●Maszyny produkcyjne pracujące w wysokiej temperaturze

●Przemysłowe szafy sterownicze i przyłącza urządzeń

●Temperature monitoring and control circuits

●Sprzęt narażony na działanie oleju, wilgoci, pyłu lub żrących mediów przemysłowych

Kontrola jakości i weryfikacja techniczna

W przypadku zamówień na kable przemysłowe weryfikacja produktu powinna koncentrować się na mierzalnych parametrach konstrukcyjnych i elektrycznych. Kluczowe elementy obejmują materiał przewodu, przekrój przewodu, ilość rdzenia, materiał izolacyjny, konstrukcję osłony, napięcie znamionowe, rezystancję izolacji, rezystancję przewodu i napięcie wytrzymywane.

Kontrola produkcji może obejmować kontrolę wymiarów, badanie rezystancji przewodu, badanie rezystancji izolacji i badanie napięcia wytrzymywanego o częstotliwości sieciowej zgodnie z obowiązującą specyfikacją produktu. W przypadku zamówień inżynieryjnych i eksportowych dokumentacja techniczna i zapisy testów mogą zostać potwierdzone zgodnie z wymaganą specyfikacją i warunkami projektu.

Co należy potwierdzić przed złożeniem zamówienia?

W przypadku specyfikacji wysokotemperaturowego kabla sterującego przed wyceną lub produkcją należy potwierdzić następujące informacje:

●Ciągła temperatura pracy i możliwa krótkotrwała temperatura szczytowa

●Wymagany przekrój przewodu i liczba żył

●Wymagania dotyczące napięcia znamionowego i parametrów elektrycznych

●Czy wymagane jest ekranowanie z oplotu miedzianego czy taśmy miedzianej

●Wymagany materiał osłony i odporność na warunki środowiskowe

●Narażenie na oleje, kwasy, zasady, wilgoć, kurz lub media żrące

●Wymagane właściwości zmniejszające palność lub ognioodporność

●Długość kabla, wymagania dotyczące opakowania i dokumentacji technicznej

Często zadawane pytania

1. Jaką temperaturę może wytrzymać ten przewód sterujący wysoką temperaturą w sposób ciągły?

Dostępne długoterminowe stopnie temperatur pracy obejmują 90 ℃, 180 ℃ i 200 ℃. W zależności od wybranej konstrukcji, krótkotrwała temperatura szczytowa może osiągnąć od 250℃ do 280℃. Wersje z gumy silikonowej i fluoroplastiku FEP są również odporne na niskie temperatury do -60 ℃.

2. Jaki materiał przewodnika jest używany?

W przewodniku zastosowano miedź beztlenową o wysokiej czystości w wielożyłowej, elastycznej konstrukcji. Dostępny przekrój przewodu wynosi od 0,5 mm² do 10 mm², zgodnie z podaną specyfikacją techniczną.

3. Czy można dodać ekranowanie?

Tak. Opcjonalne ekranowanie obejmuje oplot z drutu miedzianego lub owinięcie taśmą miedzianą, przy określonym współczynniku pokrycia ekranu wynoszącym ≥80%. Strukturę ekranującą można wybrać w zależności od systemu sterowania i środowiska elektromagnetycznego.

4. Czy możesz dostosować żyły kablowe, przekrój poprzeczny, ekranowanie i klasę ognioodporności?

Tak. Wymieniona konstrukcja obsługuje od 2 do 61 żył i przekroje przewodów od 0,5mm² do 10mm². Ekranowanie, materiał powłoki, wymagania dotyczące ognioodporności i długości kabla można potwierdzić zgodnie z zastosowaniem i specyfikacją techniczną.

5. Czy kabel jest odpowiedni do narażenia na działanie olejów, kwasów i zasad?

Dostępne opcje osłony obejmują gumę silikonową, tworzywo fluorowe, powłokę nitrylową i PCV odporne na wysokie temperatury. Tam, gdzie występują oleje, kwasy, zasady, wilgoć lub media żrące, materiał osłony należy wybrać zgodnie z rzeczywistym środowiskiem pracy.

6. Jakie informacje są potrzebne do zbiorczego zamówienia w handlu zagranicznym?

Proszę podać wymagany przekrój przewodu, ilość żył, temperaturę pracy, napięcie znamionowe, wymagania dotyczące ekranowania, materiał powłoki, długość kabla, środowisko zastosowania i obowiązujące normy techniczne. Szczegóły te pozwalają na potwierdzenie konstrukcji kabla i specyfikacji produkcji przed wyceną.
