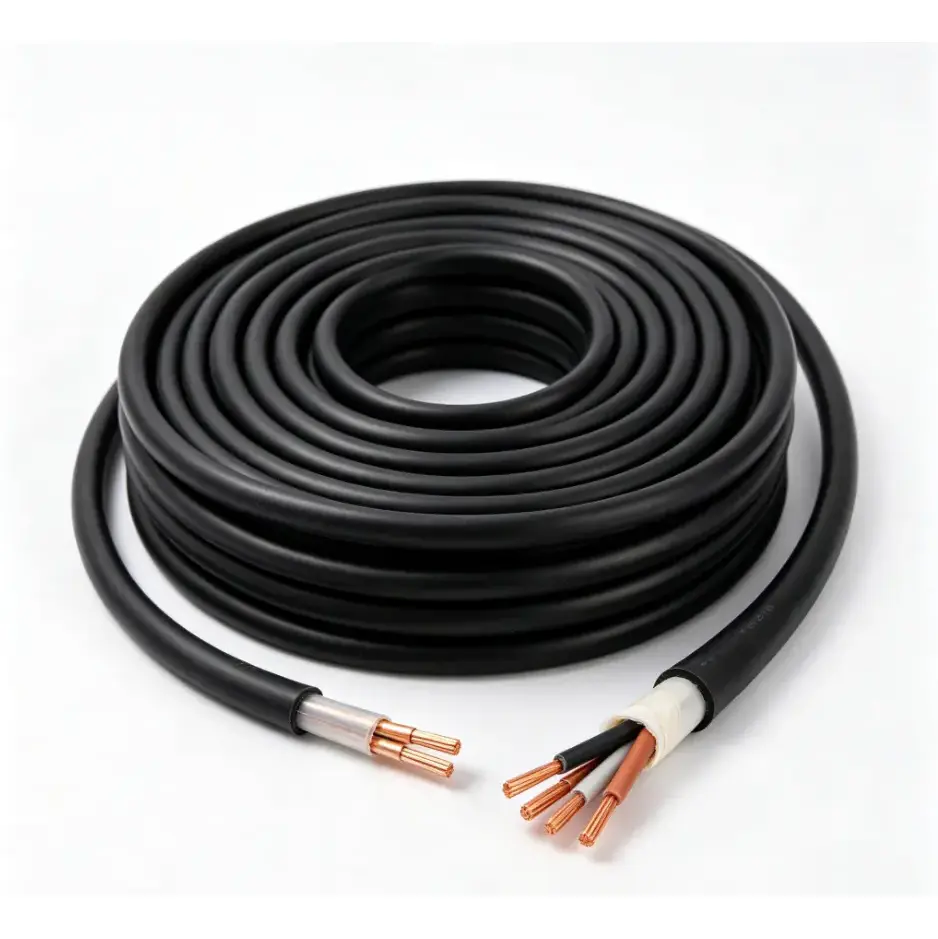

Elastyczny, ognioodporny, miedziany kabel sterowniczy z PVC

Modele produktów: N(NH)-KVVR, N(NH)-KVVRP itp.

Elastyczny, ognioodporny, miedziany kabel sterowniczy z PVC przeznaczony jest do obwodów sterujących i sygnałowych, w których należy uwzględnić elastyczną instalację i wymagania dotyczące odporności ogniowej. Wykorzystuje elastyczne przewody miedziane klasy 5, ognioodporną warstwę z taśmy mikowej oraz izolację i osłonę z wytłaczanego PVC. Konstrukcja ta ma na celu pomóc w utrzymaniu integralności obwodu przez określony czas w warunkach pożaru, w zależności od odpowiedniej konfiguracji kabla i wymagań testowych.

Elastyczna struktura przewodu sprawia, że ​​kabel nadaje się do szaf sterowniczych, systemów przeciwpożarowych, urządzeń mechanicznych i elektrycznych oraz przemysłowych obwodów automatyki, gdzie wielokrotne zginanie lub ograniczone przestrzenie na okablowanie mogą sprawić, że instalacja będzie bardziej wymagająca. Wybór kabla powinien opierać się na przekroju poprzecznym przewodu, liczbie żył, sposobie instalacji, wymaganiach dotyczących odporności ogniowej i charakterystyce elektrycznej podłączonego sprzętu.

Specyfikacja produktu Wymiary i tabela parametrów technicznych

Budowa i wydajność

Konstrukcja kabla łączy elastyczny przewód miedziany z ognioodporną warstwą z taśmy mikowej oraz izolację i osłonę z PVC. Każda część pełni określoną funkcję w ogólnej strukturze kabla, dlatego wymaganą specyfikację należy wybrać zgodnie z obwodem sterującym, środowiskiem instalacji i obowiązującymi wymaganiami dotyczącymi odporności ogniowej.

Elastyczny przewodnik miedziany klasy 5

Konstrukcja przewodu wielożyłowego zapewnia większą elastyczność niż przewód lity o tym samym nominalnym przekroju. Jest to przydatne w przypadku okablowania szaf, połączeń sprzętu i instalacji, w których kabel musi przebiegać przez ograniczoną przestrzeń lub wokół elementów sprzętu.

Warstwa ognioodporna z taśmy mikowej

Taśma mikowa stanowi ognioodporną warstwę wokół przewodnika. W ognioodpornej konstrukcji kabla ta warstwa ma za zadanie chronić ścieżkę przewodzącą, gdy kabel jest wystawiony na działanie podwyższonych temperatur lub płomienia przez czas określony w mających zastosowanie warunkach testowych.

Izolacja i osłona PCV

Wytłaczana izolacja PVC zapewnia separację elektryczną pomiędzy przewodnikiem a otaczającymi elementami kabla, podczas gdy zewnętrzna powłoka zapewnia dodatkową ochronę mechaniczną i środowiskową. Grubość izolacji różni się w zależności od nominalnego przekroju poprzecznego, jak pokazano w powyższej tabeli specyfikacji.

Gdzie jest używany

Elastyczny, ognioodporny, miedziany kabel sterowniczy z PVC przeznaczony jest do okablowania sterującego i sygnałowego, gdzie ważnym czynnikiem projektowym jest ciągłość obwodu w określonych warunkach pożarowych. Typowe zastosowania obejmują szafy sterownicze przeciwpożarowe, systemy przeciwpożarowe budynków, urządzenia mechaniczne i elektryczne, systemy sterowania elektroenergetycznego oraz instalacje automatyki przemysłowej.

W zamkniętych szafach sterowniczych lub obudowach urządzeń elastyczna konstrukcja przewodnika może uprościć prowadzenie w porównaniu z mniej elastycznymi konstrukcjami kabli. W przypadku instalacji przemysłowych ostateczny wybór powinien również uwzględniać temperaturę otoczenia, układ korytek kablowych lub kanałów kablowych, wymagania dotyczące zginania, wilgoć, olej lub inne narażenie na środowisko oraz obciążenie elektryczne podłączonego obwodu sterującego.

Weryfikacja jakości i specyfikacji

W przypadku tego typu kabla ocena jakości powinna opierać się na mierzalnych parametrach konstrukcyjnych i elektrycznych, a nie samym wyglądzie. Przekrój przewodu, rezystancję przewodu, grubość izolacji, warstwę ognioodporną, liczbę żył i obowiązujące wymagania dotyczące odporności ogniowej należy sprawdzić w odniesieniu do uzgodnionej specyfikacji.

Przed produkcją lub wysyłką dokumentacja projektowa może zostać dopasowana do wymaganego modelu, przekroju, ilości żył, rodzaju przewodu i wymagań testowych. W przypadku zastosowań inżynieryjnych klienci mogą również potwierdzić, czy przed produkcją masową wymagane są dodatkowe zapisy z kontroli, dane techniczne lub próbki.

Co należy potwierdzić przed złożeniem zamówienia?

Odpowiednia specyfikacja zależy od systemu sterowania i warunków instalacji. Przed złożeniem zamówienia warto potwierdzić następujące punkty:

1. Przekrój przewodu zgodnie z wymaganiami obwodu i obowiązującymi obliczeniami elektrycznymi.

2. Wymagana ilość rdzenia oraz to, czy wymagana jest standardowa czy niestandardowa konfiguracja rdzenia.

3. Wymagania dotyczące odporności ogniowej oraz obowiązujący projekt lub norma testowa.

4. Metoda instalacji, w tym okablowanie szafy sterowniczej, instalacja przewodów, instalacja korytek kablowych lub podłączenie sprzętu.

5. Wymagana długość kabla, opakowanie, dokumentacja i wymagania kontrolne dla projektu.

Często zadawane pytania

1. Czy ten miedziany, ognioodporny, elastyczny kabel sterujący może utrzymać ciągłość obwodu podczas pożaru?

Kabel posiada ognioodporną warstwę z taśmy mikowej, która pomaga utrzymać ścieżkę przewodzącą przez określony czas w odpowiednich warunkach próby ogniowej. Rzeczywista odporność ogniowa zależy od konstrukcji kabla, metody instalacji i wymagań testowych określonego produktu.

2. Jaki materiał przewodnika został zastosowany w tym kablu?

Wykorzystuje elastyczne przewody miedziane. Konfiguracja przewodów i maksymalna średnica pojedynczego drutu różnią się w zależności od nominalnego przekroju poprzecznego, a odpowiednie wartości podano w tabeli technicznej.

3. Jakie przekroje i ilości rdzeni są dostępne?

Podane przekroje to 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² i 6 mm². Zalecane ilości rdzeni obejmują od 2 do 61 rdzeni w konfiguracjach pokazanych w tabeli, a niestandardowe ilości rdzeni można omówić zgodnie z wymaganiami projektu.

4. Czy kabel można dostosować do projektu?

Tak. Ilość żył i długość kabla można dostosować do specyfikacji projektu. Przed produkcją należy potwierdzić wymagany przekrój przewodu, konfigurację żył, konstrukcję ognioodporną, warunki montażu i wymagania dokumentacyjne.

5. Gdzie powszechnie stosuje się ten typ kabla?

Typowe zastosowania obejmują szafy sterownicze przeciwpożarowe, systemy przeciwpożarowe budynków, sprzęt mechaniczny i elektryczny, przemysłowe obwody sterujące i inne instalacje, w których wymagane jest elastyczne okablowanie i ognioodporna konstrukcja kabli.

6. Jakie informacje techniczne należy podać do wyceny?

Aby uzyskać dokładną wycenę i sprawdzić specyfikację, należy podać wymagany model, przekrój przewodu, liczbę żył, długość kabla, środowisko instalacji i obowiązujące wymagania dotyczące odporności ogniowej. Jeśli są dostępne, rysunki projektowe lub specyfikacje techniczne można również wykorzystać do potwierdzenia konstrukcji kabla przed produkcją.
