Elastyczny kabel sterujący z miedzi i PVC, trudnopalny

Modele produktów: N-KVVR (NH-KVVR), N-KVVRP (NH-KVVRP).

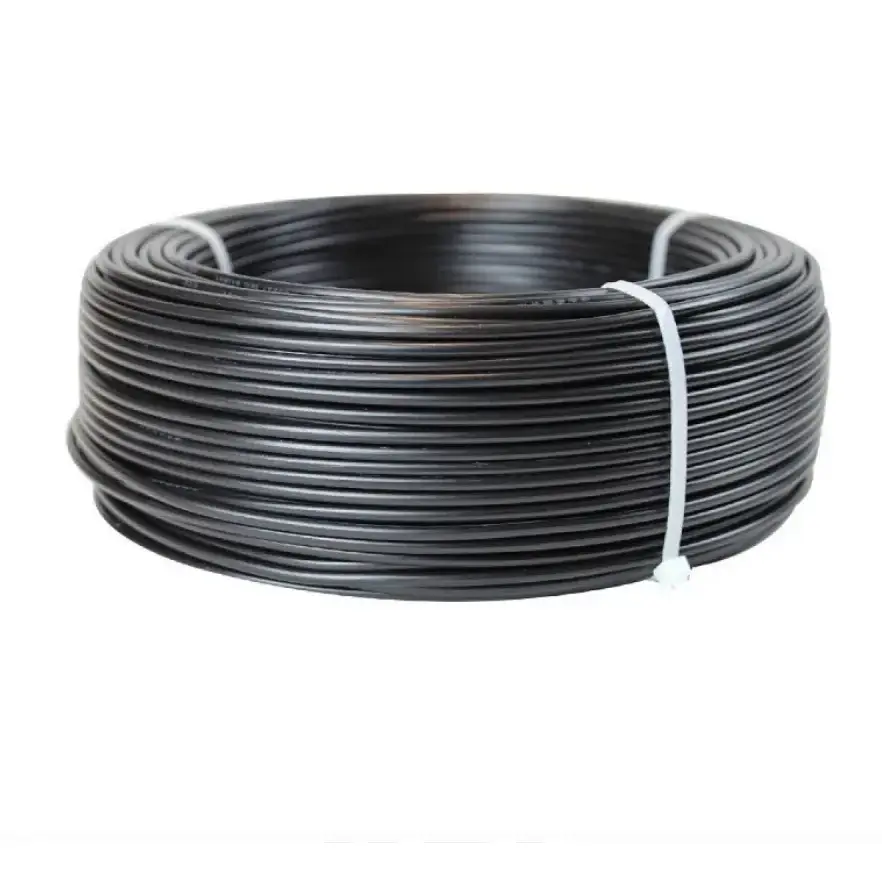

Elastyczny, ognioodporny, miedziany kabel sterowniczy z PVC łączy w sobie skrętki miedziane z izolacją PVC i zewnętrzną osłoną, aby zapewnić elastyczne rozwiązanie w zakresie okablowania sterującego i sygnałowego. Jego trudnopalna konstrukcja kabla ma na celu ograniczenie rozprzestrzeniania się płomienia, a elastyczny układ przewodów umożliwia łatwiejsze prowadzenie kabla wokół szaf sterowniczych, zacisków urządzeń i kompaktowych przestrzeni okablowania.

Kabel ten jest powszechnie stosowany w obwodach sterowania przeciwpożarowego, automatyce przemysłowej, sprzęcie energetycznym, systemach mechanicznych i elektrycznych oraz maszynach metalurgicznych. Odpowiednia specyfikacja zależy od wymaganej konfiguracji rdzenia, rozmiaru przewodu, warunków instalacji i wymagań dotyczących zmniejszania palności określonych dla danego zastosowania.

Specyfikacja produktu Wymiary i tabela parametrów technicznych

Konstrukcja i właściwości ognioodporne

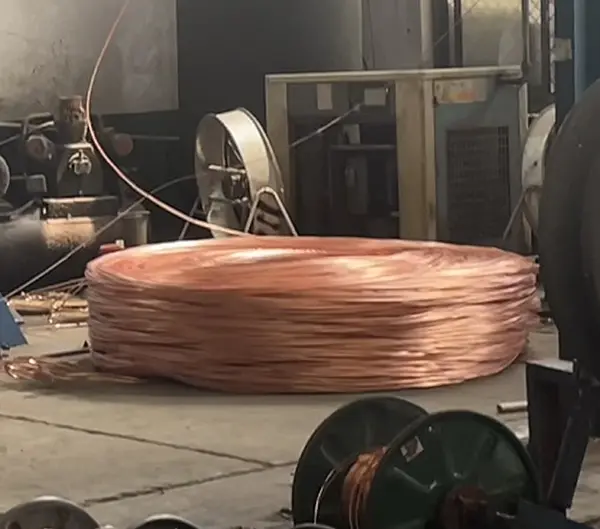

Wielożyłowy, elastyczny przewodnik miedziany

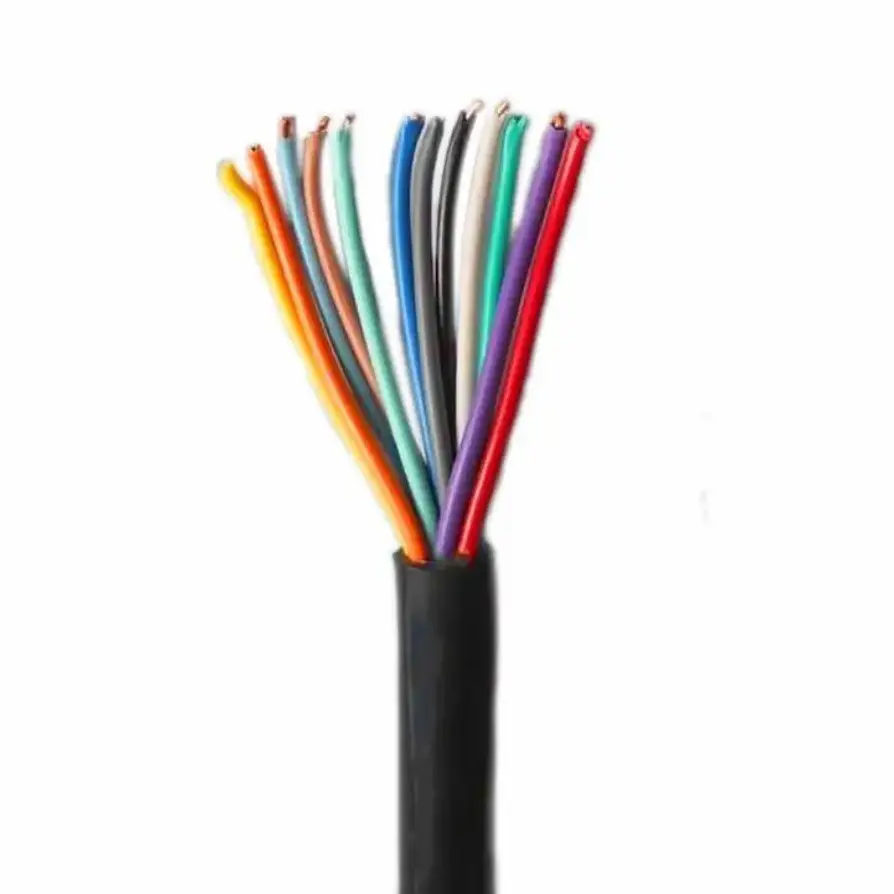

W kablu zastosowano konstrukcję wielożyłowego przewodu miedzianego zamiast przewodu litego. Mniejsze pojedyncze żyły przewodów zapewniają większą elastyczność, co jest przydatne przy prowadzeniu kabli sterowniczych przez szafy, kanały kablowe, obudowy urządzeń i inne miejsca, w których przestrzeń instalacyjna jest ograniczona.

Izolacja i osłona PCV

Na izolację i zewnętrzną warstwę ochronną stosuje się PCV. Grubość izolacji zmienia się w zależności od nominalnego przekroju przewodu, a odpowiednie wartości podano w tabeli technicznej. Wybrana konstrukcja izolacji zapewnia separację elektryczną i ochronę obwodów sterujących i monitorujących podczas normalnej pracy.

Konstrukcja kabla trudnopalna

Ognioodporny materiał PVC ma na celu ograniczenie rozprzestrzeniania się płomienia wzdłuż kabla pod wpływem źródła zapłonu. Właściwości ognioodporne należy oceniać zgodnie z odpowiednią specyfikacją kabla i wymaganiami testowymi, a nie traktować tak samo jak odporność ogniową.

Dlaczego elastyczna konstrukcja ma znaczenie w okablowaniu sterującym

Elastyczny kabel sterowniczy z miedzi, PVC, trudnopalny, łączy w sobie wielożyłową strukturę przewodnika z izolacją i osłoną z PVC, dzięki czemu nadaje się do okablowania sterującego, gdzie ważna jest elastyczność prowadzenia. Konstrukcja może uprościć rozmieszczenie kabli wewnątrz szaf sterowniczych i wokół elementów wyposażenia w porównaniu z mniej elastycznymi konstrukcjami kabli.

W przypadku projektów obejmujących wiele obwodów sterujących dostępne konfiguracje rdzeni umożliwiają dobór kabla w zależności od liczby wymaganych sygnałów lub funkcji sterujących. Przekrój przewodu należy określić na podstawie wymagań elektrycznych obwodu, a nie samej liczby rdzeni.

W przypadku instalacji spełniających wymagania bezpieczeństwa pożarowego, właściwości ognioodporne można uwzględnić łącznie ze środowiskiem instalacji, sposobem ułożenia kabli, metodą prowadzenia i obowiązującą normą projektową. Czynniki te należy potwierdzić przed ostatecznym wyborem specyfikacji.

Scenariusze zastosowań

Systemy przeciwpożarowe

Stosowany w obwodach sterujących i sygnalizacyjnych w szafach sterowniczych przeciwpożarowych, sprzęcie łączącym sygnalizację pożarową i powiązanych układach mechanicznych, takich jak urządzenia oddymiające.

Urządzenia mocy i energii

Nadaje się do szaf sterowniczych, obwodów sterujących związanych z generatorami, wyposażenia pomieszczeń do dystrybucji energii i innych zastosowań w sterowaniu niskim napięciem, gdzie wymagane jest elastyczne okablowanie.

Produkcja metalurgiczna i przemysłowa

Może być stosowany w systemach automatycznego sterowania liniami produkcyjnymi, szafami sterowniczymi urządzeń i obwodami sygnałowymi w środowiskach przemysłowych. Podczas selekcji należy wziąć pod uwagę temperaturę otoczenia i narażenie na olej, wilgoć lub chemikalia.

Budowa systemów mechanicznych i elektrycznych

Stosowane do okablowania sterującego urządzeń klimatyzacji centralnej, instalacji mechanicznych i elektrycznych budynków, pomieszczeń wyposażenia podziemnego i innych instalacji obsługujących budynek.

Ogólna automatyka przemysłowa

Stosowane w szafach sterowniczych, zautomatyzowanym sprzęcie produkcyjnym, sprzęcie mechanicznym i innych systemach przemysłowych, gdzie wiele sygnałów sterujących lub monitorujących musi być kierowanych przez ograniczone przestrzenie instalacyjne.

Weryfikacja jakości i specyfikacji

W przypadku kabla sterującego weryfikacja jakości powinna koncentrować się na mierzalnych parametrach konstrukcyjnych i elektrycznych. Przekrój przewodu, maksymalną średnicę pojedynczego przewodu, grubość izolacji PVC i rezystancję przewodu prądu stałego można sprawdzić przed produkcją i wysyłką zgodnie z ustaloną specyfikacją.

W przypadku zamówień masowych należy wcześniej potwierdzić model, liczbę żył, przekrój poprzeczny przewodu, długość kabla i obowiązujące wymagania dotyczące ognioodporności. Dokumentację techniczną i zapisy z inspekcji można dopasować do zamówionej specyfikacji, jeśli jest to wymagane przez projekt.

Przewodnik wyboru specyfikacji

Wybierając kabel do projektu automatyki, należy wziąć pod uwagę łącznie kilka parametrów:

1. Przekrój przewodu: Wybierz zgodnie z obciążeniem elektrycznym i wymaganiami obwodu sterującego.

2. Liczba rdzeni: Dopasuj liczbę rdzeni do wymaganych funkcji sterowania i monitorowania, z uwzględnieniem dodatkowych rdzeni, jeśli wymaga tego projekt projektu.

3. Metoda instalacji: Sprawdź, czy kabel będzie poprowadzony wewnątrz szafy sterowniczej, przez kanał kablowy, na korytku kablowym, czy bezpośrednio do urządzenia.

4. Wymagania dotyczące ognioodporności: Potwierdź wymaganą klasę ognioodporności lub odpowiednią normę testową dla projektu.

5. Warunki środowiskowe: Weź pod uwagę temperaturę otoczenia, wilgoć, olej, chemikalia, ruch mechaniczny i dostępną przestrzeń do zginania.

6. Wymagania dotyczące dostawy: Przed rozpoczęciem produkcji masowej należy potwierdzić długość kabla, opakowanie, oznakowanie, dokumentację i wszelkie wymagania kontrolne.

Często zadawane pytania

1. Czy ten elastyczny kabel sterujący z miedzi i PVC, trudnopalny, ma właściwości zmniejszające palność?

Tak. The cable uses flame-retardant PVC insulation and sheath materials designed to help limit flame propagation. The exact flame-retardant performance should be confirmed according to the specified cable construction and applicable test requirements.

2. Dlaczego kabel nadaje się do okablowania w wąskich szafach sterowniczych?

Konstrukcja przewodu wielożyłowego zapewnia większą elastyczność niż przewód lity o tym samym nominalnym przekroju. Może to ułatwić routing i terminację, gdy dostępna przestrzeń instalacyjna jest ograniczona.

3. Jakie przekroje i ilości rdzeni są dostępne?

Podane przekroje to 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² i 6 mm². Zalecane ilości rdzeni obejmują 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 i 61 rdzeni. Niestandardowe ilości rdzeni można omówić zgodnie z wymaganiami projektu.

4. Czy kabel można dostosować do specjalnych ilości lub długości żył?

Tak. Niestandardowe ilości rdzeni i długości kabli można omówić zgodnie ze specyfikacją projektu. Przed produkcją należy potwierdzić przekrój przewodu, warunki montażu, wymagania dotyczące uniepalnienia oraz wymaganą dokumentację.

5. Gdzie powszechnie stosuje się ten typ kabla?

Typowe zastosowania obejmują szafy sterownicze przeciwpożarowe, urządzenia elektroenergetyczne, linie produkcyjne w metalurgii, systemy mechaniczne i elektryczne budynków, zautomatyzowane urządzenia produkcyjne i przemysłowe szafy sterownicze.

6. Jakie informacje są potrzebne do wyceny?
