Elastyczny kabel sterujący z miedzi i PVC

Podstawowy model produktu: KVVR

Elastyczny kabel sterowniczy z miedzi PVC to kabel sterowniczy 450/750 V zbudowany wokół skręconych przewodów miedzianych oraz izolacji i osłony z PVC. Elastyczna konstrukcja przewodu umożliwia prowadzenie kabla węższymi ścieżkami prowadzenia niż w przypadku przewodu litego lub sztywnego, co jest przydatne, gdy okablowanie sterujące musi przechodzić przez szafki, tace, kanały kablowe lub połączenia sprzętu. Jego podstawową rolą jest przesyłanie sygnałów sterujących, pomiarowych i monitorujących w systemach elektrycznych niskiego napięcia.

W przypadku obwodów automatycznego sterowania i pomocniczych przy doborze kabla ważny jest przekrój poprzeczny przewodu, liczba żył, sposób instalacji i rezystancja elektryczna. Dostępne rozmiary przewodów pokrywają typowe wymagania dotyczące okablowania sterującego, natomiast można wybrać różne konfiguracje rdzenia w zależności od projektu obwodu.

Tabela parametrów technicznych produktu

Konstrukcja i charakterystyka elektryczna

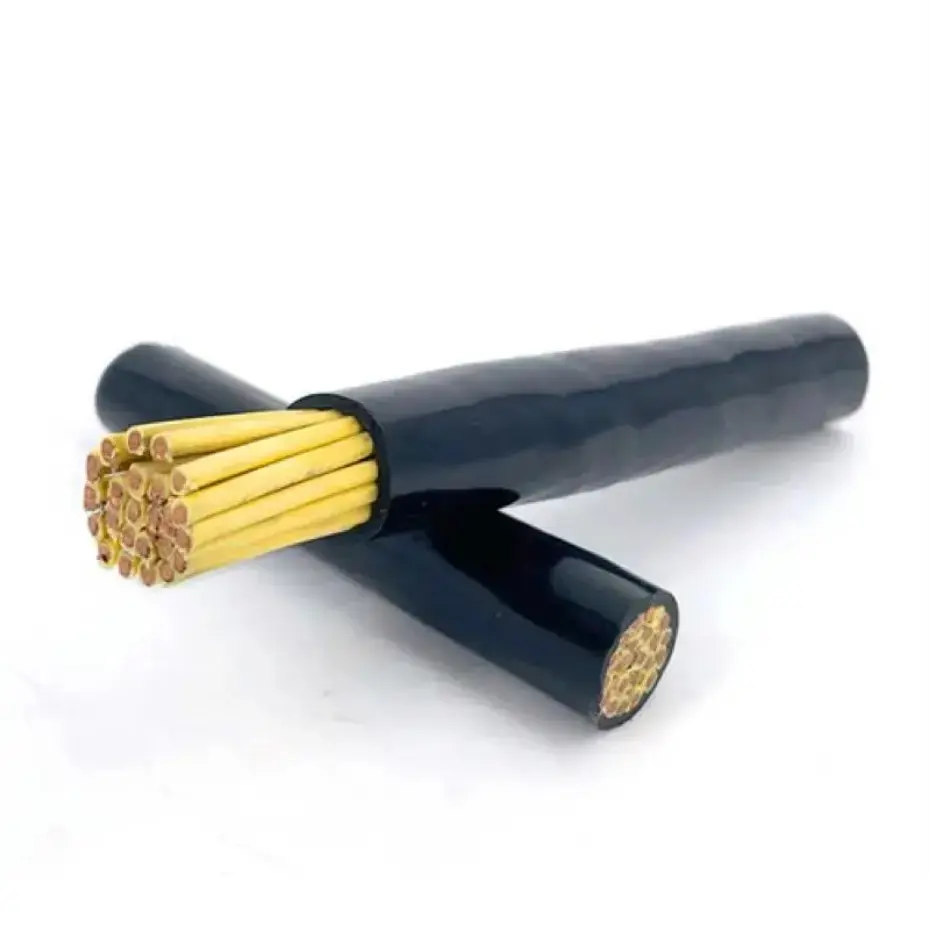

Skręcony przewodnik miedziany

Przewodnik składa się z wielu cienkich żył miedzianych, a nie z jednego litego przewodnika. Konstrukcja ta zapewnia elastyczność mechaniczną potrzebną do prowadzenia okablowania sterującego wokół zacisków, elementów szafy i systemów zarządzania kablami. Rezystancja przewodu w temperaturze 20 ℃ jest podana w tabeli specyfikacji zarówno dla metali nieplaterowanych, jak i platerowanych.

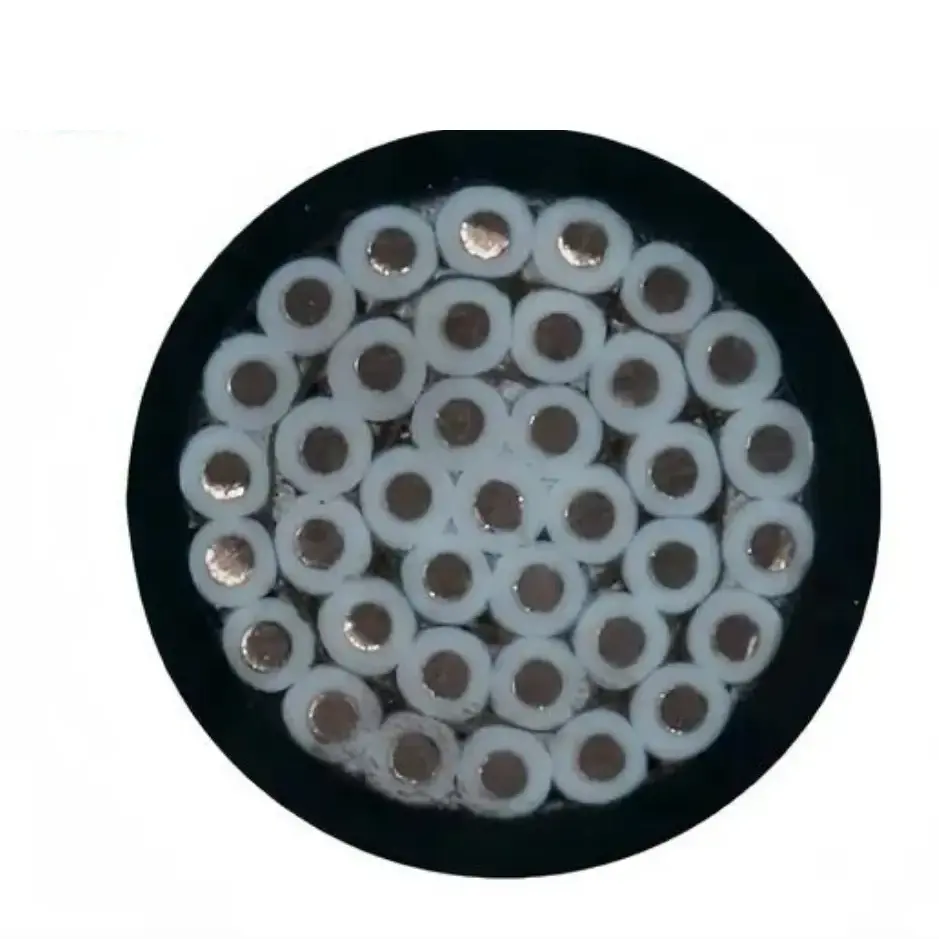

Izolacja i osłona PCV

PVC jest stosowany jako główny materiał izolacyjny wokół przewodnika, a konstrukcja kabla zapewnia separację elektryczną pomiędzy poszczególnymi przewodnikami a otaczającym środowiskiem. Podana grubość izolacji zmienia się w zależności od przekroju przewodu, co pozwala na sprawdzenie specyfikacji pod kątem wymagań dla zamierzonego obwodu.

Okablowanie sterujące 450/750 V

Wartość znamionowa 450/750 V umieszcza ten kabel w typowym zakresie okablowania sterującego i pomocniczego niskiego napięcia. Przeznaczony jest do elektrycznych obwodów sterowania i monitorowania, a nie jako zamiennik kabli zasilających przeznaczonych do przesyłu wyższych napięć. Ostateczny wybór powinien być zgodny z wymaganiami dotyczącymi napięcia, prądu, instalacji i wyposażenia całego obwodu.

Scenariusze zastosowań

Elastyczny kabel sterowniczy z miedzi PVC jest stosowany w obwodach sterujących i pomocniczych, gdzie trasa okablowania obejmuje szafy, połączenia sprzętu lub inne miejsca wymagające łatwiejszej obsługi podczas instalacji.

1. Energetyka: Szafy sterownicze w pomieszczeniach rozdzielczych, okablowanie sterujące agregatem prądotwórczym i wtórne obwody sygnałowe dla podstacji.

2. Automatyka przemysłowa: Wewnętrzne okablowanie sterujące urządzeniami linii produkcyjnej, obrabiarkami, wentylatorami, pompami wodnymi i sprzętem suszącym.

3. Projekty wspierające budynki: moduły sterujące centralną klimatyzacją, szafy sterownicze wind, podziemne maszynownie i systemy połączeń oświetleniowych budynków.

4. Produkcja metalurgiczna: Automatyczne konsole operacyjne i złącza sygnałowe dla urządzeń produkcyjnych w warsztatach przemysłowych.

5. Ogólne projekty wspierające: Elektryczne obwody sterujące dla urządzeń przeciwpożarowych i urządzeń do oczyszczania ścieków służących ochronie środowiska.

Rozwiązano praktyczne problemy z okablowaniem

1. Trasa przez ograniczone przestrzenie

Szafy sterownicze i sprzęt często zawierają wiele terminali, komponentów i tras kablowych na ograniczonej przestrzeni. Skrętka ułatwia prowadzenie i zakończenie kabla tam, gdzie sztywny przewód byłby mniej wygodny w obsłudze.

2. Dopasowanie rozmiaru przewodu do obwodu

Nie wszystkie obwody sterujące wymagają tego samego przekroju przewodu. Dostępne rozmiary od 0,5 mm² do 6 mm² umożliwiają dopasowanie specyfikacji kabla do wymagań obwodu, warunków instalacji i charakterystyki elektrycznej podłączonego sprzętu.

3. Zarządzanie wielordzeniowym okablowaniem sterującym

Użycie kabla wielożyłowego może uprościć organizację powiązanych obwodów sterujących i monitorujących. Ilość żył należy określić na podstawie liczby wymaganych sygnałów, obwodów zapasowych i układu okablowania urządzenia.

4. Utrzymywanie stałych parametrów elektrycznych

Rezystancja przewodu i grubość izolacji to parametry mierzalne, które można sprawdzić w odniesieniu do określonej konstrukcji kabla. W przypadku zamówienia projektowego wymagany przekrój, konfiguracja rdzenia i obowiązująca dokumentacja techniczna powinny zostać potwierdzone przed produkcją lub wysyłką.

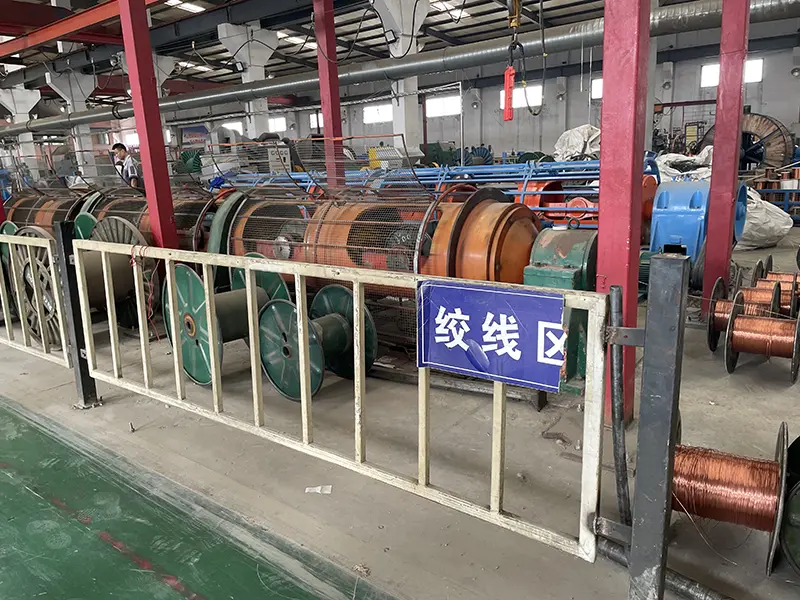

Produkcja i weryfikacja jakości

W przypadku zamówień na kable sterownicze ocena jakości powinna skupiać się na identyfikowalnych specyfikacjach materiałów i mierzalnych parametrach produkcyjnych, a nie samym wyglądzie. Odpowiednie kontrole mogą obejmować konstrukcję przewodu, rezystancję przewodu, wymiary izolacji i kontrolę gotowego kabla zgodnie z obowiązującymi wymaganiami produktu.

Qiancheng może dostarczyć specyfikacje produktu i powiązane informacje techniczne na potrzeby wyboru projektu. W przypadku zamówień zbiorczych lub projektowych wymagany model, przekrój przewodu, ilość żył, długość kabla, opakowanie i dokumentacja powinny zostać potwierdzone przed realizacją zamówienia.

Przewodnik wyboru specyfikacji

Wybierając ten typ kabla sterującego, należy rozważyć kilka parametrów łącznie, a nie wybierać osobno rozmiar przewodu.

1. Przekrój przewodu: wybierz zgodnie z obciążeniem elektrycznym, funkcją obwodu i obowiązującymi wymaganiami dotyczącymi okablowania.

2. Ilość rdzenia: określ liczbę obwodów sterujących, monitorujących i pomocniczych, które muszą być prowadzone przez kabel.

3. Metoda instalacji: Sprawdź, czy kabel będzie poprowadzony przez szafkę, tacę, kanał kablowy lub połączenie sprzętowe i rozważ wymaganą elastyczność.

4. Parametry elektryczne: Potwierdź napięcie znamionowe i dopuszczalną rezystancję przewodu pod kątem wymagań podłączonego układu sterowania.

5. Dokumentacja projektu: W przypadku zamówień inżynieryjnych lub eksportowych przed wysyłką potwierdź wymaganą kartę specyfikacji, zapisy z inspekcji i inne dokumenty techniczne.

Często zadawane pytania

1. Jakie jest napięcie znamionowe tego elastycznego kabla sterującego z miedzi i PVC?

Napięcie znamionowe wynosi 450/750 V. W kablu zastosowano żyły miedziane typu linka z izolacją PVC i jest on przeznaczony do niskonapięciowych obwodów sterowniczych i pomocniczych.

2. Jakie rozmiary przewodów są dostępne?

Tabela specyfikacji obejmuje nominalne przekroje od 0,5 mm² do 6 mm². Rzeczywisty wybór powinien opierać się na wymaganiach elektrycznych i warunkach instalacji obwodu sterującego.

3. Czy możesz podać pełną specyfikację techniczną dotyczącą wyboru projektu?

Tak. Można podać informacje techniczne dotyczące odpowiedniego rozmiaru przewodu i konfiguracji kabla, w tym średnicy przewodu, grubości izolacji PVC i rezystancji przewodu prądu stałego 20 ℃.

4. Gdzie ten kabel jest powszechnie stosowany?

It can be used in power distribution control cabinets, industrial automation equipment, elevator control systems, central air-conditioning controls, metallurgical equipment and environmental-protection electrical control systems.

5. Jak dobrać kabel do nowego układu sterowania?

Najpierw sprawdź napięcie znamionowe, przekrój przewodu, wymaganą liczbę żył, drogę instalacji i warunki środowiskowe. Specyfikację kabla można następnie dopasować do wymagań elektrycznych i mechanicznych systemu.

6. Czy można dostosować długość kabla i inne specyfikacje?

Długość kabla i wymagania konfiguracyjne można omówić w zależności od projektu. W przypadku zamówień niestandardowych należy przed produkcją potwierdzić wymagany przekrój przewodu, ilość żył, długość, opakowanie oraz dokumentację techniczną.
